（一）原理
发光器发出的光直射到受光器，形成保护光幕。当光幕被遮挡时，受光器产生一遮光信号，通过信号光缆传输到控制器，控制器将此信号进行处理，产生一控制输出信号，控制机床的制动控制回路或其它设备的报警装置，实现机床停止运行或安全报警。
（二）组成
*发光器：由若干发光器件组成，发射红外光线。
*受光器：由若干受光器件组成，接受红外光线，与发光器的发光器件一一对应，形成保护光幕，产生通光，遮光信号，同时通过信号电缆将信号传输给控制对外部设备进行控制：
*控制器：为发光器，受光器供电，并接受受光器传送的通光，遮光信号，输出控制信号，控制机床的制动控制回路或其他设备的报警装，实现机床停止运行或安全报警。控制器有内置式控制器（Q）和外置式控制器（P）两种类型。内置控制器结构小巧紧凑，可安装在设备的控制箱内；外置控制器结构美观牢固，可直接安装在设备上，方便操作及光幕通光，遮光状态的观察；
*信号电缆；用来传输控制器和发光器，受光器之间的信号。
*控制电缆；用来连接控制器和机床，设备，以实现机床或其他设备的安全控制。
*安装支架；把发光器与受光器固定在机台上。
（三）特点
*保护长度：ZC--A系列:0---3000MM，适合用于3.0米以内的机床台面或保护区域；
HT--H系列;0---10000MM,适合用于10米以内的机床台面或保护区域；
*保护高度；100MM到1640MM，其它高度可定做；
*光轴间距；20MM，40MM两种；分辨力；30MM，50MM。
*完善的自检功能；当光电保护装置或自身出现故障时，确保不向所控制的电器发出错误信号。
*长寿命；继电器有效输出次数大于200万次，继电器达到使用寿命后，可更换；
*抗干扰能力强；对电磁信号，频闪灯光，焊接弧光及周围光源具有良好的抗干扰能力；
*良好的抗震性；采用SMD技术，并有多项抗震措施。
*采用对射式设计，小巧美观，安装方便；
（四）用途
（1）对于滑块能在行程的任意位置制动停止的压力机，可实现全程保护，或与凸轮开关配合，实现30度----180度之间行程的保护。
（2）对于滑块不能在行程的任意位置制动停止的压力机，只能在单次工作时实现上死点保护，即上一行程结束后，下一行程尚未启动，如果光电保护装置处于遮光状态，下一行程无法启动（必须保证足够的安全距离）；
（3）该装置主要应用于锻压机械,液压设备，上；
（4）对于工业机械手，注塑机，包装设备，切纸机械，压滤机，自动化设备，焊装流水。
（5）可用于检测和防盗dzsc/18/9817/18981788.jpg

dzsc/18/9817/18981788.jpg

可靠的助成安全光电保护器

1.多种选择

保护高度从100mm~660mm，可根据使用装置的保护范围进行选择。

2.安全可靠

适用于各种新、旧压力机（冲床）、剪板机、折弯机、液压机、注塑机、木工机械、压铸机等机械设备的人身安全保护。

3.自动监测功能

双CPU控制，具有自检、自动监测功能，符合IEC61496-1/2标准，通过欧洲CE认证。

4.性能保证

放大器内藏，采用调制光源，同步扫描方式，具抗电磁干扰、抗环境光干扰功能

dzsc/18/9817/18981788.jpg

上图：超高保护距离的外置式多功能中央PC控制器安全光栅光幕产品，可以满足客户的各种不同需要，让客户用的放心，用的满意。
dzsc/18/9817/18981788.jpg



dzsc/18/9817/18981788.jpg

dzsc/18/9817/18981788.jpg

上图：ZHUCHENG光电保护产品 安全光幕 安全光栅 的 万向型支架 和 L 型支架的连接固定方式，灵活多样，满足各种不同的需求，非常便利。dzsc/18/9817/18981788.jpg

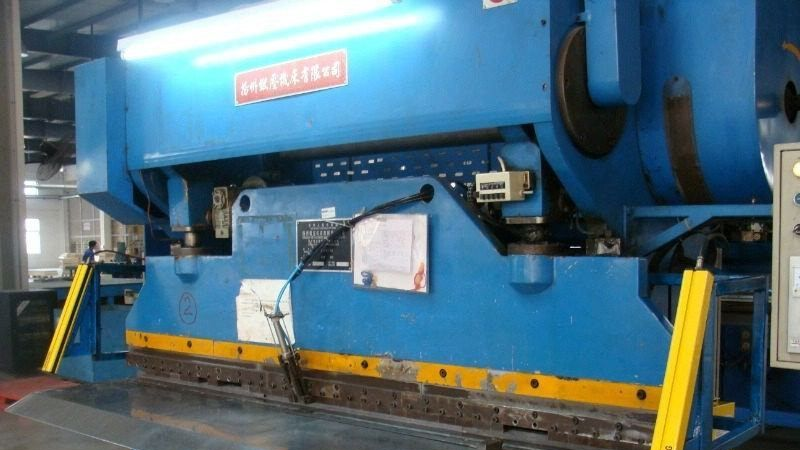

上图；上海二锻传统冲床批量安装我司高性能冲床光电传感器

dzsc/18/9817/18981788.jpg

dzsc/18/9817/18981788.jpg
上图：我司的工程技术人员正在对某国有企业成型车间新购进的沃德精机冲床批量安装ZHUCHENG光电保护，安全光幕，安全光栅。

dzsc/18/9817/18981788.jpg
我们拥有的安装售后团队，保证24小时之内排除故障,解决客户购买后顾之忧。
“做人用真，做事用心”是我们助成光电所有员工的做人做事准则．　　我们将以的技术，最诚信的方式，为新老客户服务！！

dzsc/18/9817/18981788.jpg
上图：某大型汽车零配件厂领导对已安装我司光电保护装置的高性能冲床进行运行检验，给予高度肯定，效果：很好，能做到随时停止，非常灵敏，要的就是这效果。
所以13620995404纪经理强烈推荐；‘助成光电’，安全稳定，持久耐用, 外观漂亮，价格又便宜，真是价廉物美，用现在的词‘性价比’高！高!! 实在是高！！！

dzsc/18/9817/18981788.jpg

dzsc/18/9817/18981788.jpg
上图；我公司DC24V经济型安全光幕，光栅外型小巧，接线方便，安装容易，抗振性好，安全稳定，持久耐用, 价格便宜，性价比高。

dzsc/18/9817/18981788.jpg
上图：我司油压机用光电保护安全光幕光栅DC24V经济型产品，在鑫台铭油压机上的运用。

dzsc/18/9817/18981788.jpg

dzsc/18/9817/18981788.jpg
上图；大型吹瓶机安装实例，有效防止操作工人 身体任何部位进入机器危险区域。

dzsc/18/9817/18981788.jpg
上图：广东某大型国有金属加工企业选用我司的 超长压力机光电保护器，显示出客人对我司的信赖和支持
13620995404纪经理强烈推荐助成光电；
郑重承诺：深圳助成光电科技有限公司的所有 安全光栅 ，安全光幕 ，冲床光电保护器 ，红外线安全保护 产品均免费包修12个月。终身保修。 网上标注价格仅供参考，若有需要，欢迎来电咨询了解，0755-61588056；13620995404优惠多多。dzsc/18/9817/18981788.jpg
我公司有大量现货，发货及时，欢迎各位商友来电咨询订购。

深圳助成光电科技有限公司http://szzcdz360.cn.alibaba.com

一直从事安全光电产品的研发、制造和销售，坚持不懈的创新为机械加工、制造企业提供安全保护产品和安全技术解决方案。的技术，先进的设备，成熟的工艺、完善的质量体系和丰富的安全保护行业经验，多年来，为不少知名企业如：富士康、比亚迪、红门科技、艾默生，本田汽车等提供优质的光电安全保护产品与安全技术解决方案。坚持不懈的创新，始终拥有“时时刻刻对品质负责、永远让客户满意”的高度责任心，旨在为客户提供更高质量的产品，减少工业环境中的人身伤害，为企业、工厂营造良好生产环境。
    经过我司技术工程师一年多来几近封闭式的研究开发与测试，助成品牌光电保护器全系列产品在原基础上进行性能升级，目前已完成测试。

    此次产品的改进，从根本上解决光幕安全保护区域内隐藏盲区的问题，极大提高了安全防护系数。使产品更新颖实用、性能更稳定、灵敏度更高，产品技术等级，完全符合国际电工委员会IEC61496-1/2的安全标准，使用有保障的安全器件和技术，一个失效不会导致安全功能的丧失。具有实时自动检测，双回路安全保护等超强功能。价格上，升级后产品仍保持原来价格不变，一样的价格，不一样的质量体验，产品更具性能比、更加实惠、更具竞争力！

深圳助成光电科技有限公司生产，销售，服务于工业生产安全，主要为机械加工，机械制造企业提供冲压、剪切等设备上的光电安全装置；反射板及光电安全保护装置的维护；机械式冲床的气动、电动改造。也可根据企业实际情况为企业制定安全技术解决方案。 在深圳这个处处体现着现代科技的城市，许多的五金冲压工厂存在着危险．在机械设备上，如冲压机械、剪切设备等诸多危险区域，由于工人不慎或操作不当，易造成操作人员人身伤害。在工作环境上，不合理的物品放置．工作车间内线路的混乱等等．我们的工作就是要用我们的，改变这些不合理的地方，为大家尽量的创造一个安全的工作环境，增强大家的安全意识． 　　 我公司目前的光电保护器主要由发光器、受光器、控制器组成。它的要作原理为：发光器发出的光直射到受光器上，形成保护光幕。当光幕被遮挡时，受光器产生遮光信号，通过信号电缆传输到控制器，控制器将此信号进行处理，产生控制信号，控制机床的制动控制回路或其他设备的报警装置，实现机床停车或安全报警。从而起到安全人作用． 安装光电安全保护装置，可以防止安全事故的发生，减少损失；同时可以为公司带来良好的经济效益和社会效益；避免操作工人和第三方危险降低安全事故，有利于公司自身、操作工人及社会。 “做人用真，做事用心”是我们助成光电所有员工的做人做事准则． 　　 我们将以最专门业的技术，最诚信的方式，为新老客户服务．
