供应环保插件电感(图)

价格：		0.20
应用范围：		滤波
种类：		电感线圈
品牌：		鸿元
型号：		LGB0304/0406/0507/0608/0810/0910/0912/0812/1012/1206/1016/1415/1416
封装形式：		插件电感
绕线形式：		单层密绕式
导磁体性质：		铁氧体磁芯
磁芯形状：		工字形
工作频率：		中频
安装方式：		立式
骨架材料：		其他
品质因数Q：		5
电感量：		1-500（mH）
允许误差：		20
感抗XL：		56（Ω）
额定电流：		0.01-5000（mA）
分布电容：		5（F）
标称电压：		46（V）

详细介绍
企业详情

品号	A(MAX)	B(MAX)	C(MIN)	D(MIN)	E	F
LGB0406	5.0	8.0	10mm	15mm	0.5±0.1	2.0±0.5
LGB0608	7.0	10.0	10mm	15mm	0.6±0.1	2.5±0.5
LGB0810	9.0	12.5	10mm	15mm	0.6±0.1	5.0±1.0
LGB1012	12.0	15.0	10mm	15mm	0.8±0.1	6.0±1.0

特征：

1. 体型小的立式电感，占用安装空间小。

2. 分布电容量小，自共振频率高。

2. 特殊导针结构，不易产生开路现象。

4. 用 PVC 或 UL 热缩套管保护。

5. 无铅环保。

品号说明：

LGB 0608 – 101 K

1 2 3 4

1．产品类型：工字型电感。

2．款式：根据铁芯尺寸大小。

3．电感值：例如 "101" 代表 100 uH。

4．电感值容许公差: "M" : 20% ; "K" : 10% ; "J" : 5%。

电感量和额定电流范围：

LGB0406 1.0uH ~ 50mH 2.0A ~ 10mA

LGB0608 10uH ~ 150mH 1.3A ~ 16mA

LGB0810 10uH ~ 100mH 5.0A ~ 28mA

LGB1012 10mH ~ 100mH 170mA ~ 45mA

特性：

1. 电感值范围：1.0uH 到 100000uH 之间。

2. 额定电流:基於温度上升不得超过 20oC。

3. 工作温度范围：在 -20oC 到 80oC 之间。

4. 端子强度：大於2.5 公斤以上。

测试仪器：

电感与Q值: HP 4285A 精密 Q 表。
直流电阻: 毫安表(Milli-ohm meter) 。
自共振频率 : HM 9461 L-SRF 电感与自共振频率表。

应用：

电视和音响设备。

通讯设备。

蜂鸣器及警报器。

电源控制器。

需要宽频带和高Q值的系统。

品名	电感量 (uH)	品质因素 (MIN)	测试频率 (MHz)	自共振频率 (MHz)MIN	直流电阻(OHM)MAX	额定电流 (mA) MAX
LGB1012-103K	10000	140	0.0796	0.35	12	280
LGB1012-123K	12000	140	0.0796	0.31	13	280
LGB1012-153K	15000	140	0.0796	0.28	18	280
LGB1012-183K	18000	130	0.0796	0.26	25	280
LGB1012-223K	22000	130	0.0796	0.22	30	240
LGB1012-273K	27000	130	0.0796	0.20	35	240
LGB1012-333K	33000	110	0.0796	0.19	40	200
LGB1012-393K	39000	110	0.0796	0.17	50	140
LGB1012-473K	47000	110	0.0796	0.15	50	140
LGB1012-563K	56000	100	0.0796	0.13	65	140
LGB1012-683K	68000	80	0.0796	0.12	70	120
LGB1012-823K	82000	65	0.0796	0.10	85	120
LGB1012-104K	100000	60	0.0796	0.10	100	120
J: 5%; K: 10%; M: 20%

鸿元电子品质及价格优势供应产品：陶瓷绕线贴片电感、叠层电感、色环电感、工字电感、穿心磁珠。

欢迎定制特殊规格电感器件！

品质保证、价格优惠、全新环保！

网上报价仅供参考，价格因具体参数有异，详情请咨询。

陈江华小姐（销售部经理助理）
- 电话：86 0760 86228884
- 移动电话：13715589016
- Q Q : 1219924106
- 传真：86 0760 87790800
- 地址：广东省中山市沙溪镇隆兴中路

中山市沙溪镇鸿元电子厂

公司信息未核实

所属城市：广东中山
[联系时请说明来自维库仪器仪表网]
联系人： 张智
电话：0760-86228884
传真：0760-86228884
手机：
QQ ：

公司相关产品

供应电感 SMDRH127功率贴片电感 (图)

信息内容：

dzsc/18/9824/18982433.jpg dzsc/18/9824/18982433.jpg dzsc/18/9824/18982433.jpg 鸿元电子优势产品！鸿元电子厂西南销售办是中山市鸿元电子厂在四川成都设立的直属机构，是集服务与销售为一体的综合性办事处。中山市鸿元电子厂座落于珠江三角洲孙中山先生的故里，工厂下设湖南生产基地。鸿元电子品质及价格优势供应产品：陶瓷绕线贴片电感、叠层电感、色环电感、工字电感、穿心磁珠。欢迎定制特殊规格电感器件！品质保证、价格优惠、全新环保！联系人：陈美13715570351 直线电话： 0760-86229995 QQ: 763736401鸿元电子网址： http://www.chinacoil.com "

详细内容>>

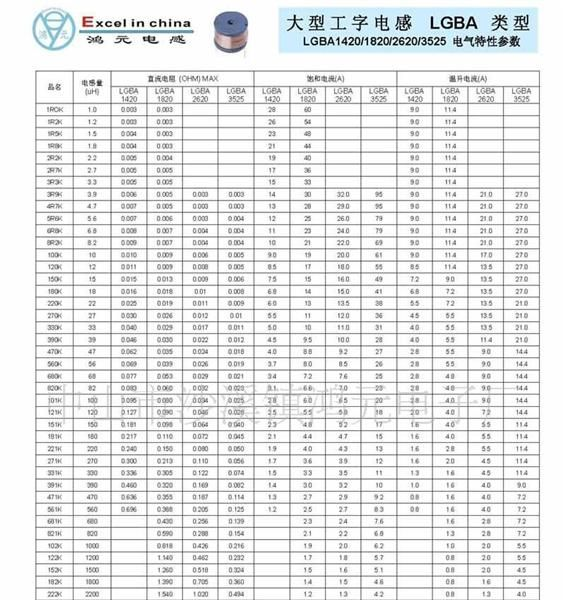

供应大型工字电感(图)
