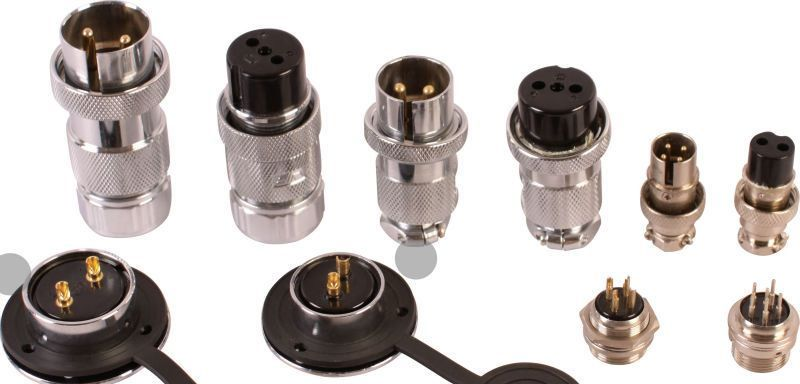

连接器航空插座P40
| 价 格： | 面议 | |
| 是否提供加工定制： | 是 | |
| 品牌/商标： | 国产 | |
| 型号/规格： | 航空插头P40 | |
| 应用范围： | 电缆 | |
| 种类： | 插头/插座 | |
| 接口类型： | DIN(大/中/小) | |
| 支持卡数： | 二合一 | |
| 形状： | 条形 | |
| 制作工艺： | 熔接 | |
| 特性： | 防水 | |
| 接触件材质： | 铜 | |
| 绝缘体材质： | 橡胶 | |
| 芯数： | 不等 | |
| 针数： | 不等 | |
| 线长： | 200（mm） |
dzsc/18/9800/18980021.jpg
dzsc/18/9800/18980021.jpg
dzsc/18/9800/18980021.jpg
dzsc/18/9800/18980021.jpg
dzsc/18/9800/18980021.jpg
dzsc/18/9800/18980021.jpg
芯数特性表：
芯数 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
额定电流(A) | 10A | 10A | 10A | 8A | 7A | 7A | 7A | 7A | 7A |
接触对直径、数量 | Φ2.45x2 | Φ2.45x3 | Φ2.45x4 | Φ2x5 | Φ1.15x7 | Φ1.15x7 | Φ1.15x8 | Φ1.15x9 | Φ1.15x10 |
工作电压 | 200V | 200V | 200V | 200V | 200V | 200V | 200V | 200V | 200V |
耐压 | 2000V | 2000V | 2000V | 1500V | 1500V | 1500V | 1500V | 1500V | 1500V |
接触电阻 | 3 | 3 | 3 | 4 | 5 | 5 | 5 | 5 | 5 |
绝缘电阻 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 |
主要技术特性：
环境温度：-45℃~85℃
相对湿度：温度为40℃时可达93%
大气压力：达到2KPa
额定电流
接触对直径 | Φ1 | Φ1.5 | Φ2.5 | Φ3.5 | Φ5.5 | Φ10 |
额定电流(A) | 5 | 10 | 25 | 50 | 100 | 200 |
注：连接器根据接触对数量，其每一对的额定电流按下表规定的下降计算。
接触对直径 | 1－3 | 4－10 | 11－20 | 21－30 | 31－40 | 41－50 | 51以上 |
下降率 | 0 | 10 | 20 | 30 | 40 | 50 | 60 |
振动：加速度达100m/s2
冲击：加速度达250m/s2
寿命：>=500次
例：YF-P16型圆形电连接器，座与面板配合尺寸为16mm，航空插头插座上装插孔，插头上装插针，芯数为4。外壳结构形式为直式固定金属软管，接线类型为焊接式。
"
