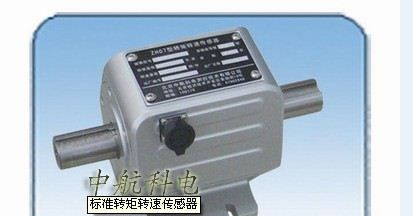

编码器式扭矩传感器。可同时测量角度、转矩、转速
| 价 格： | 7500.00 | |
| 品牌/商标： | 中航科电 | |
| 型号/规格： | ZH07-B | |
| 种类： | 角度 | |
| 材料： | 其他 | |
| 材料物理性质： | 其他 | |
| 材料晶体结构： | 其他 | |
| 制作工艺： | 集成 | |
| 输出信号： | 模拟型 | |
| 线性度： | 0.1～0.5（%F.S.） | |
| 迟滞： | 0.1～0.5（%F.S.） | |
| 重复性： | 0.1～0.5（%F.S.） | |
| 灵敏度： | 0.01% | |
| 漂移： | 0.005Hz |
一、特点:
采用国际先进的弹性应变测量技术原理
传感器信号输出及能量导入均采用无接触式传递方式;
传感器在测量正、反向扭矩时，无需进行换向及调零设置
传感器信号输出采用多种方式（频率、模拟量、总线方式）
传感器信号输出经调整后可直接进入PLC采集系统
转速测量：转速测量采用旋转编码器、也可进行角度测量
二、技术指标
信号及供电均为非接触方式传递，无滑环或电刷;
无须调零和换向即可测量正、反力矩;
信号采用频率输出方式，信噪比高，抗干扰性好;
响应快，可测启动力矩，更可测量过渡过程力矩;
不受转速高低的限制，可测量实时力矩和功率;
传感器的线性度、重复性好、可靠性高;
传感器结构紧密、体积小、重量轻.
技术参数:
| 转矩不准确度.................. | 0.1～0.5% F.S |
| 重复性....................... | 0.1～0.5% F.S |
| 线性......................... | 0.1～0.5% F.S |
| 滞后......................... | 0.1～0.5% F.S |
| 过载能力..................... | ≤150% |
| 绝缘电阻..................... | ＞200M |
| 工作温度范围................. | -20℃～ 60 |
| 相对温度..................... | ＜90%RH |
| 传感器供电电压............... | ±12VDC |
| 传感器功耗................... | ＜4W |
| 负载电流..................... | ＜15mA |
ZH07-B型转矩转速传感器加装编码器齿数表
| ZH07-B 扭矩量程（N.m） | 编码器齿数
