SDH-0.66/100II厂家直销 低压电流互感器CT
| 价 格： | 60.00 | |
| 安装方式： | 立式密封 | |
| 电感量： | 100mh | |
| 额定电流： | 5-5000（mA） | |
| 种类： | 电流互感器 | |
| 磁芯形状： | 柱形 | |
| 导磁体性质： | 铁芯 | |
| 标称电压： | 600（V） | |
| 允许误差： | 0.5 | |
| 应用范围： | 测量 | |
| 品质因数Q： | 0.8 | |
| 封装形式： | 环氧树脂电感 | |
| 型号： | SDH-0.66 | |
| 骨架材料： | 塑料 | |
| 分布电容： | 50（F） | |
| 工作频率： | 低频 | |
| 绕线形式： | 单层密绕式 | |
| 品牌： | 姑苏 | |
| ccount： | ccount | |
| 感抗XL： | 50（Ω） |
实图展示：
dzsc/18/9787/18978789.jpg
dzsc/18/9787/18978789.jpg
dzsc/18/9787/18978789.jpg
结构图：
dzsc/18/9787/18978789.jpg
图为100结构图
dzsc/18/9787/18978789.jpg
图为100II结构图
容量和精度
100 100II 100III 100IV
| Radio** | 0.5 | 1 | 3 | 0.5 | 1 | 3 | 0.5 | 1 | 3 | 0.5 | 1 | 3 |
| 800/5 | 10 | 10 | 15 | 10 | 10 | 15 | 10 | 10 | 15 | - | - | - |
| 1000/5 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | - | - | - |
| 1200/5 | 15 | 15 | 20 | 15 | 15 | 20 | 15 | 15 | 20 | - | - | - |
| 1500/5 | 15 | 20 | 20 | 15 | 20 | 20 | 15 | 20 | 20 | - | - | - |
| 1600/5 | 15 | 20 | 20 | 15 | 20 | 20 | 15 | 20 | 20 | 15 | 20 | 25 |
| 2000/5 | 20 | 20 | 25 | 20 | 20 | 25 | 20 | 20 | 25 | 20 | 25 | 25 |
| 2500/5 | 20 | 25 | 25 | 20 | 25 | 25 | 20 | 25 | 25 | 20 | 25 | 25 |
| 3000/5 | 20 | 25 | 30 | 20 | 25 | 30 | 20 | 25 | 30 | 20 | 30 | 30 |
| 4000/5 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
注：0.2S级、0.5S级可定制。
技术参数：
1、一次电流 5-5000A 二次电流5A、1A
2、额定电压 AC 660V
3、额定频率 50-60HZ
4、环境温度 -20摄氏度— 120摄氏度
5、海拔高度 3000m
6、工频耐压 3000V 1min 50HZ(外壳与二次线圈间)
订货需知：
1、注明互感器的型号、规格、电流比、准确等级和二次额定容量。
2、注明安装方式
3、特殊规格0.5S、0.2S级可定制
"
- 所属城市：江苏 苏州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 周妹
- 电话：
- 传真：
- 手机：
- QQ ：
BH-0.66/0 低压/电流互感器 厂家直销 CE认证
信息内容：简单了解互感器 1、 产 品 应 用电流互感器在作为测量系统中主电路不容易直接测量电流的关键部件，是根据被测电路测量的精度和要求设计成的一次主电流变换成二次电流的产品。互感器是用来保护精密仪器和器具以防止受到过载电流的损坏或用作隔离主电路高压和测量的电路产品。互感器的本质直接决定了被测单元的准确和安全性。 2、组 件互感器铁心采用优质的导磁材料，二次绕组及铁心均为塑料壳密封具有良好的抗震性和阻燃性。二次连接终端采用黄铜镀镍顶盖两侧均可方便界限 当二次电路发生短路时能够迅速通过短路电流。 产品详情 dzsc/19/0322/19032215.jpg图为产品正面（BH-0.66/0 dzsc/19/0322/19032215.jpg 图为产品背面（变比：30/5 额定容量：3.75VA 精度：0.5级 下限容量：3.75VA 50- 60 HZ 0.66KV) dzsc/19/0322/19032215.jpg产品侧面：合格证 dzsc/19/0322/19032215.jpg 图为产品零配件BH塑壳系列测量和保护级互感器 Moulder BH-0.66/0 ...
BH-0.66/40低压/电流互感器/厂家直销

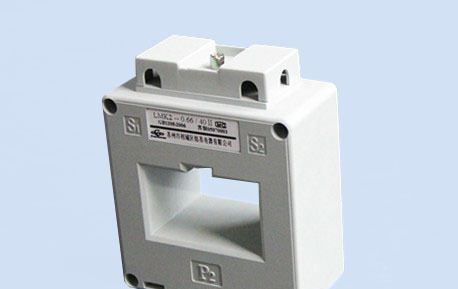

信息内容：简单了解互感器 1、 产 品 应 用 电流互感器在作为测量系统中主电路不容易直接测量电流的关键部件，是根据被测电路测量的精度和要求设计成的一次主电流变换成二次电流的产品。 互感器是用来保护精密仪器和器具以防止受到过载电流的损坏或用作隔离主电路高压和测量的电路产品。互感器的本质直接决定了被测单元的准确和安全性。 2、组 件 互感器铁心采用优质的导磁材料，二次绕组及铁心均为塑料壳密封具有良好的抗震性和阻燃性。 二次连接终端采用黄铜镀镍顶盖两侧均可方便界限 当二次电路发生短路时能够迅速通过短路电流。 dzsc/19/0348/19034880.jpg dzsc/19/0348/19034880.jpg图为BH-0.66/40(单排) dzsc/19/0348/19034880.jpg 图为BH-0.66/40II（双排） dzsc/19/0348/19034880.jpg引用LMK2 40双排图，LMK2系列同BH系列。BH塑壳系列测量和保护级互感器 Moulder BH-0.66/24 VA at Class ...
