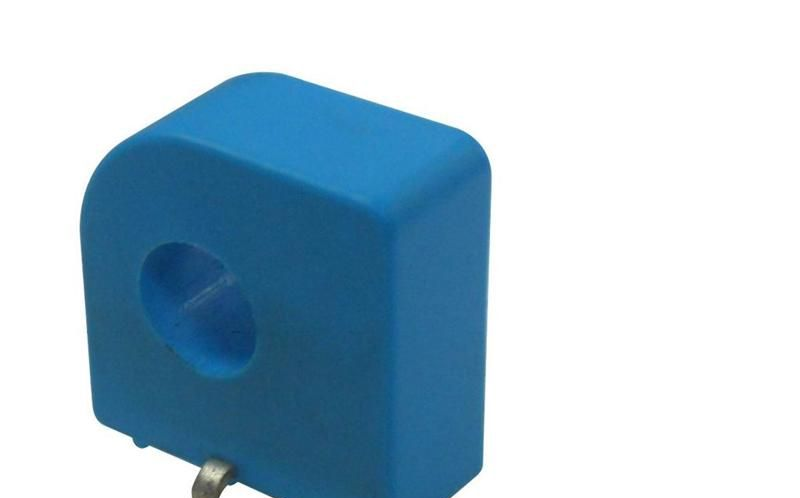

HCS-PS3.3闭环系列双环霍尔系列电流传感器
| 价 格： | 面议 | |
| 加工定制： | 是 | |
| 品牌/商标： | 中霍 | |
| 型号/规格： | HCS-PS3.3系列 | |
| 种类： | 霍尔 | |
| 制作工艺： | 集成 | |
| 输出信号： | 模拟型 |
HCS-PS3.3闭环系列双环霍尔电流传感器
HCS-PS3.3双环系列霍尔电流传感器是应用霍尔效应原理开发的电流传感器，能在电隔离条件下测量直流、交流、脉冲以及各种不规则波形的电流。
| 产品特性 | 应用 |
| 高精度 | 变频家电的驱动控制 |
| 良好的线性 | 变速驱动应用 |
| 小型的能够PCB安装 | 电流监控 |
| 低功耗 | UPS不间断电源 |
| 很强的电流过载能力 | 逆变电源及 太阳能电源管理系统 |
| 电气特性 | |||||
| HCS-PS3.3 | 05A | 06A | 10A | 15A | 25A |
| 额定电流 IPN(A) | 05 | 06 | 10 | 15 | 25 |
| 测量范围 IP(A) | 12 | 15 | 24 | 35 | 50 |
| 输入管脚（mm） | ø 1.0 | ø 1.0 | ø 1.0 | ø 1.0 | ø 1.4 |
| 线圈匝比 (T) | 2:1600 | 2:1920 | 1:1600 | 1:1200 | 1:1000 |
| 取样电阻RM (?) | 100±0.1% | 100±0.1% | 100±0.1% | 50±0.1% | 25±0.1% |
| 额定输出电压VO(V) | 0.625±0.5% | ||||
| 工作电源VC(V) | 3.3VDC ±5% | ||||
| 绝缘电压(V) | 50Hz, 1min, 2.5kV | ||||
| 静态功耗电流Ic(mA) | 10 | ||||
| 动态特性 | ||||
| 零点失调电压 VoE@IP=0,T=25°C | 1.65±0.010 | V | ||
| 失调电压温漂 VoE @ -40°C--85°C | ≤±0.5 | mV/°C | ||
| 线 性 度 εr | ≤0.1 | %FS | ||
| 总精度 | ±0.7 | % | ||
| di/dt 跟随精度 | >50 | A/µs | ||
| 响应时间 | ≤500 | ns | ||
| 带宽（-1db） | DC~200 | KHZ | ||
| 一般特性 | ||
| 工作温度 | -40 ~ 85 | °C |
| 储存温度 | -40 ~ 125 | °C |
| 实际重量 | 12 | g |
| 其它 | |
| 认证 | CE |
| 质量体系 | ISO9000 |
| ISO14001 | |
结构图
dzsc/18/9782/18978207.jpg
