铝设备线夹(压缩型A型) 耐热导线设备线夹(SY型A类)
| 价 格： | 1.00 | |
| 接口类型： | AC/DC | |
| 接触件材质： | 铜铝 | |
| 针数： | 1 | |
| 种类： | 线对线 | |
| 加工定制： | 是 | |
| 形状： | 条形 | |
| 线长： | 1（mm） | |
| 应用范围： | 电缆 | |
| 型号/规格： | A | |
| 工作频率： | 高频 | |
| 特性： | 防爆 | |
| 品牌/商标： | 国产 | |
| 支持卡数： | 单卡 | |
| 制作工艺： | 焊接成型 | |
| 读卡类型： | CF II | |
| 芯数： | 1 |
配变电金具 > 设备线夹 >铝设备线夹(压缩型A型)
Aluminium terminal connectors(compression type A)
耐热导线设备线夹(SY型A类)
Terminal Connectors for Heat-resistant Conductor(Type SY,Group A)
产品介绍说明 |
图片：
dzsc/18/9781/18978109.jpg
dzsc/18/9781/18978109.jpg
规格及技术参数：
| 型号Catalog No. | 适用导线Suitable Conductor | 主要尺寸Dimensions(mm) | 重量 Weight （kg） | |||||
| 型号TYPE | 外径mm | A | B | D | L1 | L2 | ||
| SY-35/6A | LGJ-35/6 | 8.16 | 30 | 8 | 16 | 60 | 60 | 0.1 |
| SY-50/8A | LGJ-50/8 | 9.60 | 30 | 8 | 18 | 60 | 60 | 0.1 |
| SY-70/10A | LGJ-70/10 | 11.40 | 40 | 8 | 22 | 70 | 60 | 0.1 |
| SY-95/15A | LGJ-95/15 | 13.61 | 40 | 8 | 26 | 80 | 60 | 0.2 |
| SY-120/7A | LGJ-120/7 | 14.50 | 50 | 10 | 26 | 80 | 80 | 0.2 |
| SY-120/20A | LGJ-120/20 | 15.07 | ||||||
| SY-150/8A | LGJ-150/8 | 16.00 | 50 | 10 | 30 | 90 | 80 | 0.3 |
| SY-150/20A | LGJ-150/20 | 16.67 | ||||||
| SY-185/10A | LGJ-185/10 | 18.00 | 50 | 12 | 32 | 90 | 80 | 0.3 |
| SY-185/25-30A | LGJ-185/25 | 18.90 | ||||||
| LGJ-185/30 | 18.88 | |||||||
| SY-210/10A | LGJ-210/10 | 19.00 | 50 | 12 | 34 | 100 | 80 | 0.4 |
| SY-210/25A | LGJ-210/25 | 19.98 | ||||||
| SY-240/30-40A | LGJ-240/30 | 21.60 | 50 | 12 | 36 | 100 | 80 | 0.5 |
| LGJ-240/40 | 21.66 | |||||||
| SY-300/15A | LGJ-300/15 | 23.01 | 63 | 16 | 40 | 110 | 100 | 0.6 |
| SY-300/20A | LGJ-300/20 | 23.43 | ||||||
| SY-300/25-40A | LGJ-300/25 | 23.76 | ||||||
| LGJ-300/40 | 23.94 | |||||||
| SY-400/20-35A | LGJ-400/20 | 26.91 | 63 | 16 | 45 | 120 | 100 | 0.7 |
| LGJ-400/25 | 26.64 | |||||||
| LGJ-400/35 | 26.82 | |||||||
| SY-400/50-65A | LGJ-400/50 | 27.63 | ||||||
| LGJ-400/65 | 28.00 | |||||||
| SY-500/35-45A | LGJ-500/35 | 30.00 | 80 | 16 | 52 | 130 | 100 | 1.0 |
| LGJ-500/45 | 30.00 | |||||||
| SY-500/65A | LGJ-500/65 | 30.96 | ||||||
| SY-630/45A | LGJ-630/45 | 33.60 | 100 | 20 | 60 | 150 | 100 | 1.2 |
| SY-630/55A | LGJ-630/55 | 34.32 | ||||||
| SY-800/55A | LGJ-800/55 | 38.40 | 125 | 22 | 65 | 170 | 125 | 2.1 |
| SY-800/70-100A | LGJ-800/70 | 38.58 | ||||||
| LGJ-800/100 | 38.98 | |||||||
| 所在位置 广东省东莞市莞城区环中路64-66号 |
dzsc/18/9781/18978109.jpg |
- 所属城市：广东 东莞
- [联系时请说明来自维库仪器仪表网]
- 联系人： 黄杨
- 电话：
- 传真：
- 手机：13532728166
- QQ ：
螺栓型铝合金耐张线夹 Alumimium Alloy stain Clamps(bolt type)
信息内容：配变电金具 > 设备线夹 >螺栓型铝合金耐张线夹 Alumimium Alloy stain Clamps(bolt type) 产品介绍说明 图片：dzsc/19/0133/19013389.jpgdzsc/19/0133/19013389.jpgdzsc/19/0133/19013389.jpgdzsc/19/0133/19013389.jpgdzsc/19/0133/19013389.jpgdzsc/19/0133/19013389.jpg规格及技术参数： 型号CatalogNo.适用导线范围Applicable Conductor(mm)CMU型螺栓U boait标称破坏荷重Rated failureLoad(kn)M个数NLL-15.0-10.01816M12240NLL-210.0-14.01816M12240NLL-314.0-18.02818M14370NLL-419.0-23.03418M14390NLL-2712.48-21.662718M16490NLL-523.0-29.03618M165100NLL-625.9-32.674022M165100
耐热铝合金绞线用耐张线夹(液压)

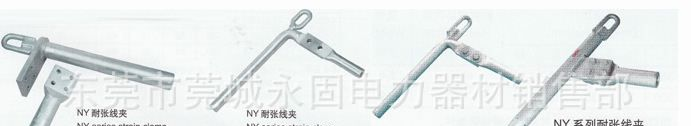

信息内容：配变电金具 > 设备线夹 >耐热铝合金绞线用耐张线夹(液压)Strain Clamps for heat-resistant aluminum alloy Stranded Conductor(hydraulic Compression TYpe) 产品介绍说明 图片：dzsc/19/0142/19014261.jpg规格及技术参数： 型号CatalogNo.适用导线Suitable Conductor主要尺寸Dimensions(mm)参考重量Weight（kg）示意图DiagramD1D2D3RL1L2L3NY-185/30NNRLH6508GJ-185/303616161052555 4.21NY-240/30NNRLH6508GJ-240/304518181054555 4.41NY-240/40NNRLH6508GJ-240/4045181810.554560 4.41NY-300/40NNRLH6508GJ-300/405018181257565 6.51NY-300/50NNRLH6508GJ-300/505018181257565 6.51NY-400/35NNRLH6508GJ-400/3555182013.560565 7.51NY-400/50NNRLH6508GJ-400/5055202013.560565 7.61NY-500/45NNRLH6508GJ-500/456520201461570170 2NY-500/70NNRLH6508GJ-500/706522261764590357 2NY-630/45NNRLH6508GJ-630/457020221669070365 2NY-630/80NNRLH6508GJ-630/807026261772080365 2NY-800/55NNRLH6508GJ-800/5572202619750803458.22
