批发供应LED显示屏.模组 单元板 老化智能测试卡
| 价 格： | 180.00 | |
| 品牌/商标： | 神州创彩 | |
| 型号/规格： | 智能测试卡 | |
| 种类： | LED显示屏 | |
| 显示颜色： | 全彩 | |
| 显示方式： | 横 竖 斜 方块 暂停 | |
| 像素直径： | 常规（mm） | |
| 像素间距： | 常规（mm） | |
| 模组尺寸： | 常规（mm） | |
| 亮度： | 超高亮 | |
| 灰度： | 常规 | |
| 像素： | 常规 | |
| 使用环境： | 室外 | |
| 安装方式： | 随意 |
LED显示屏多接口智能测试卡使用说明
该LED显示屏多接口智能测试卡具有，自动识别多种不同接口的功能，而无须人工跳线。静态、动态LED显示模组的测试实现一卡搞定。
可测试接口定义：(说明:N=地(GND),L=锁存(LAT或ST),S=时钟(Clk),O=使能(OE),E=使能(/OE) R=红色数据,G=绿色数据,U=蓝色数据,A,B,C,D=行信号,H=译码后的行信号,F=悬空,V=VCC)
序号 | 名称 | 类型 | 脚数 | 接口定义 |
1 | 通用接口(四) | 双色 | 20 | 2N N N N N N N N N N20 1S L R G O A B C D N19 |
2 | 通用接口(六) | 双色 | 16 | 2N N N N N N N D16 1S L R G O A B C15 |
3 | 通用接口(八) | 双色 | 16 | 2A B C D G1 G2 L S16 1N N N O R1 R2 N N15 |
4 | 通用接口(四十) | 虚拟 | 16 | 2R2 U1 R4 U2 N N N N16 1R1 G1 R3 G2 S L O N15 |
5 | 通用接口(四五) | 全彩 | 20 | 2O S R1 G1 U1 L R2 G2 U2 F20 1N N N N N N N N N N19 |
6 | 1/4扫接口 | 双色 | 16 | 2N N N N N F N N16 1S L R G O A B N15 |
7 | 静态 | 全彩 | 16 | 2N N F DB N N N F 1S L DR DG F F F F 等等………. |
接线方法：
20PIN排线连接
5V直流供电 VCC GND GND VCC
测试卡的信号排针脚（电源座方向）与被测试板的信号排针脚对应，如被测试板信号排针不足20PIN，只要脚相对应就可以测试，排线上多余的引脚悬空（不与理会）
注：被测显示板的地线（GND）必须与测试卡的地线（GND）相连接，否则将无法自动识别接口。建议测试卡与显示板使用同一电源。如被测显示板接口为上述接口，红色指示灯亮时说明没有识别或显示板信号接口某信号线短路、开路或被测显示板的地线（GND）必须与测试卡的地线（GND）没有相连接。 联系电话：18927449790曾生
dzsc/18/9765/18976597.jpg
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 曾强军
- 电话：
- 传真：
- 手机：
- QQ ：
供应单元板 模组老化 测试卡LED显示屏
信息内容：LED显示屏多接口智能测试卡使用说明功能特点介绍： 该LED显示屏多接口智能测试卡具有，自动识别多种不同接口的功能，而无须人工跳线。静态、动态LED显示模组的测试实现一卡搞定。可测试接口定义：(说明:N=地(GND),L=锁存(LAT或ST),S=时钟(Clk),O=使能(OE),E=使能(/OE) R=红色数据,G=绿色数据,U=蓝色数据,A,B,C,D=行信号,H=译码后的行信号,F=悬空,V=VCC)序号 名称 类型 脚数 接口定义1 通用接口(四) 双色 20 2 通用接口(六) 双色 16 3 通用接口(八) 双色 16 4 通用接口(四十) 虚拟 16 5 通用接口(四五) 全彩 20 6 1/4扫接口 双色 16 7 静态 全彩 16 2接线方法： 测试卡的信号排针脚（电源座方向）与被测试板的信号排针脚对应，如被测试板信号排针不足20PIN，只要脚相对应就可以测试，排线上多余的引脚悬空（不与理会）。注：被测显示板的地线（GND）必须与测试卡的地线（GND）相连接，否则将无法自动识别接口。建议测试卡与显示板使用同一电源。如被测显示板接口为上述接口，红色指示灯亮时说明没有识别或显示板信号接口某信号线短路、开路或被测显示板的地线（GND）必须与测试卡的地线（GND）没有相连接。A：我公司制作LED测试仪，它具有较强的稳定性，其...
神州创彩厂家批发P16全户外全彩LED显示屏箱体

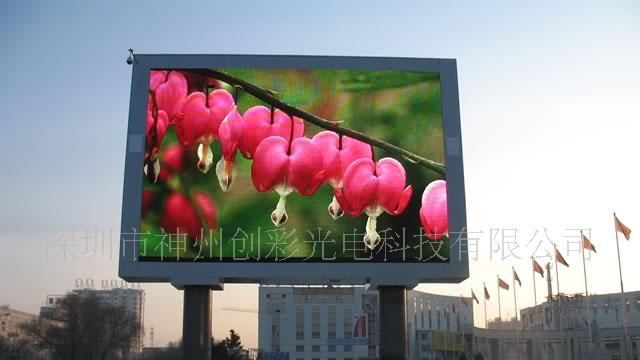

信息内容：dzsc/19/0171/19017162.jpg 功能及用途：特别适合夜间经营场所、广场，超市，公园.酒店、饭店、茶室、咖啡厅、酒吧、超市，手机店、美容美发、足浴、歌舞厅、医院、药店、政府银行窗口、加油站等场所；◆编辑方便：多页面放置各种信息对象，实时调节对象属性，支持文本、、表格、时间、模拟时针等显示。◆维修方便：模块化设计，安装，维护方便，可带电维修；◆质量优良：采用进口发光材料，高品质IC芯片， 无噪声大功率电源；◆格式灵活：可由用户任意编排显示模式 ；◆内容丰富：可以通过键盘、鼠标、扫描仪等不同的输入手段输入文字、等信息；文字可放大、缩小、拷贝等编辑处理；、编辑各种字体，插入各种显示方式，各项编排可自由组合，达到理想的显示效果。◆信息量大：显示的信息量不受限制。◆显示方式：本软件提供多种不同的显示方式，如：循环、滚动、展开、闪烁、直接显示等多种显示方式。售后服务：自正常使用之日起一年内全免费维修维护（人为及自然灾害除外）
