供应小体积 大电流 磁罩功率电器4D18系列
| 价 格： | 0.50 | |
| 应用范围： | 阻流 | |
| 种类： | 电感线圈 | |
| 品牌： | 国产 | |
| 型号： | 4D18/4D28 | |
| 封装形式： | 贴片电感 | |
| 绕线形式： | 多层蜂房绕式 | |
| 导磁体性质： | 磁芯 | |
| 磁芯形状： | 工字形 | |
| 工作频率： | 高频 | |
| 安装方式： | 贴片式 | |
| 骨架材料： | 镀金端子 | |
| 品质因数Q： | 20 | |
| 电感量： | 1-47UH | |
| 允许误差： | 10-30% | |
| 感抗XL： | 0.045-0.80（Ω） | |
| 额定电流： | 250-2000（mA） | |
| 分布电容： | 11（F） | |
| 标称电压： | 220（V） |

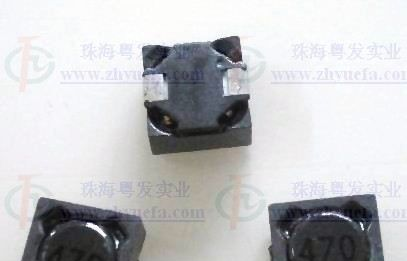

小体积 大电流 屏蔽贴片功率电感线圈4D18系列
特性及应用 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1、平底表面易于安装。 2、低直流电阻，低漏磁，体积小，厚度薄。 3、广泛应用于移动通讯和视听设备，液晶显示等高精度工业和家用设备。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
外型尺寸(单位：mm) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
dzsc/18/9730/18973055.jpg | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
电气性能 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
PART NO. | L (µH) | L TEST | DCR (Ω) | IDC (A) |
INDUCTANCE | FREQUENCY | MAX | MAX | |
SPD4D18-1R0N | 1.0 | 100 KHZ | 0.045 | 1.72 |
SPD4D18-2R2N | 2.2 | 100 KHZ | 0.075 | 1.32 |
SPD4D18-2R7N | 2.7 | 100 KHZ | 0.105 | 1.28 |
SPD4D18-3R3N | 3.3 | 100 KHZ | 0.110 | 1.04 |
SPD4D18-3R9N | 3.9 | 100 KHZ | 0.155 | 0.88 |
SPD4D18-4R7N | 4.7 | 100 KHZ | 0.162 | 0.84 |
SPD4D18-5R6N | 5.6 | 100 KHZ | 0.170 | 0.80 |
SPD4D18-6R8N | 6.8 | 100 KHZ | 0.200 | 0.76 |
SPD4D18-8R2N | 8.2 | 100 KHZ | 0.245 | 0.68 |
SPD4D18-100M | 10 | 100 KHZ | 0.200 | 0.61 |
SPD4D18-120M | 12 | 100 KHZ | 0.210 | 0.56 |
SPD4D18-150M | 15 | 100 KHZ | 0.240 | 0.50 |
SPD4D18-180M | 18 | 100 KHZ | 0.338 | 0.48 |
SPD4D18-220M | 22 | 100 KHZ | 0.397 | 0.41 |
SPD4D18-270M | 27 | 100 KHZ | 0.441 | 0.35 |
SPD4D18-330M | 33 | 100 KHZ | 0.694 | 0.32 |
SPD4D18-390M | 39 | 100 KHZ | 0.709 | 0.30 |
SPD4D18-470M | 47 | 100 KHZ | 0.800 | 0.25 |
粤发实业有限公司是一家从事电子元器件、五金冲压、塑胶注塑设计、生产、销售于一体的企业，工厂目前主要生产贴片电感器、BALUN、平衡不平衡变压器、空心线圈、自粘线圈、SMD功率电感、罐形电感、工字电感器、智能钥匙扣卡、升降压电感、贴片线圈、分频器线圈、磁珠电感、共模扼流圈、滤波电感、磁环电感、RFID电子标签、扼流线圈、磁棒电感、棒形电感等电感器产品。
粤发实业有限公司 王皓
Tel: 86-0756-3806076 Fax: 86-0756-3829746
Mobile： 86-15916247698 MSN账号：zhyuefa@hotmail.com
QQ账号：878671401 贸易通账号：zhyuefa
Email:sales@zhyuefa.com Http://www.电感线圈.net
Add:珠海市香洲区拱北港三路三号
- 所属城市：广东 珠海
- [联系时请说明来自维库仪器仪表网]
- 联系人： 王皓
- 电话：0756-3806076
- 传真：0756-3806076
- 手机：
- QQ ：
供应“9”字形贴片型空心线圈弹簧线圈扼流线圈【疏绕密绕均可】

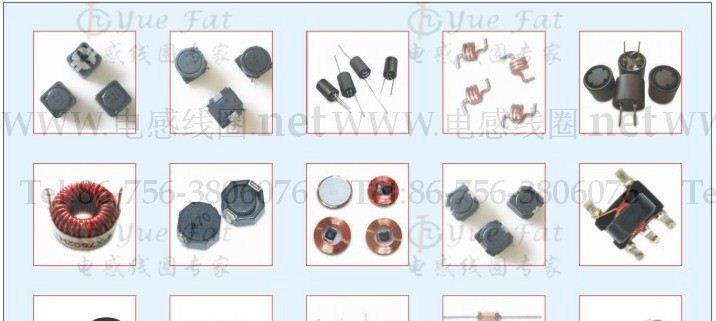

信息内容：“9”字形贴片型空心线圈弹簧线圈扼流线圈【疏绕密绕均可】dzsc/18/9733/18973307.jpg空心电感线圈特性及应用:可根据客户的图纸设计生产直插型、九字型贴片、一字型贴片、单层、多层、疏绕、密绕等各种各样的空心线圈;其绕线、成型、剥皮、焊锡全程均由上市的自动化数控绕线机生产完成，从机器上出来即是空心线圈成品。可生产范围：线径0.2-3.0MM，内径0.5-8.0MM，圈数1-20T，高低温线材生产均可，颜色可选，无铅作业，工作频率可达10GHz，主要应用于高频家电、无线接收、电源滤波、音响技术、对讲机通讯等领域。dzsc/18/9733/18973307.jpg粤发实业有限公司是一家从事电子元器件、五金冲压、塑胶注塑设计、生产、销售于一体的生产型企业，工厂目前主要生产贴片电感器、BALUN、平衡不平衡变压器、空心线圈、自粘线圈、SMD功率电感、罐形电感、工字电感器、智能钥匙扣卡、升降压电感、贴片线圈、分频器线圈、磁珠电感、共模扼流圈、滤波电感、磁环电感、RFID电子标签、扼流线圈、磁棒电感、棒形电感等电感器产品。 贵司如有此类产品需要询价或样品，欢迎随时来电来函联系我们！ 粤发实业有限公司 王皓 Tel: 86-0756-3806076 Fax: 86-0756-3829746 Mob...
供应功率电感线圈
信息内容：特性及应用 ●耐大电流，低直流，方形；宽度：6.2mm~12mm，高度：3.0mm~8.0mm 。 ●磁性屏蔽结构。 ●广泛应用于升降压转换器，便携式摄录机，液晶显示，笔记本电脑，网络通信，便携式通讯设备电源等。 电气性能 Part No H(Max) N I J Fig SPRH63 3.0 1.9 1.4 4.6 1 SPRH65 5.0 1.9 1.4 4.6 1 SPRH73 3.4 2.2 1.6 4.8 2 SPRH74 4.5 2.2 1.6 4.8 2 SPRH103 3.5 3.0 2.0 6.0 SPRH104 4.5 3.0 2.0 6.0 SPRH105 5.5 3.0 2.0 6.0 SPRH124 4.5 5.4 2.9 7.0 3 SPRH125 6.0 5.4 2.9 7.0 3 SPRH127 8.0 5.4 2.9 7.0 3 注:详细资料请点相应型号连接！
