JK1000M27—JK2000M27
霍尔交直流电流变送器 | dzsc/18/9727/18972709.jpg |
JK1000 M 27~ JK2000 M 27（￠50）系列直测式电流传感变送器（电扭矩传感器、电流变送器）交直流额定输入1000A~2000A，额定输出直流DC0~5v或DC0~20mA或4~20mA。作为隔离测量1200v及以下主回路系统的交直流电流，工作电源DC±12V～±15V或单电源﹢12 V ~﹢24V，测量带宽直流~20HZ，测量任意波形，耗电 40mA，-20mA，响应时间≤300ms，测量孔径￠50mm，输出能提供长距离传送的标准直流电流信号。 |
特点：
夹钳式安装简便，不必撤卸母线排，特殊情况可不停电在线安装。
·端子式接线安装方便 ·原边与副边高度绝缘
·交流测量时是真有效值变换（TRMS），在波形失真的场合也能
保证测量准确度 ·优异的长期稳定性，无累积误差
·具有良好的温度特性(≤0.04%℃)·过负荷能力为额定值10倍
· 高度可靠MTBF: 2×104小时 ·全封闭可在恶劣环境中使用
·薄形化设计、尺寸小、重量轻 ·完善的磁路电路保护功能
·优越的性能/价格比 ·采用先进的SMT表面安装技术
|
应用领域：
广泛应用与电力系统的微机监测、交流变频调速器、新型逆变器、整流器、焊接设备、安全电源、铁路信号监控、数控机床、铁路电车、无轨电车、工业自动化控制、工矿企业电气自动化等许多领域。 |
主要用途：
用于隔离测量1200v及以下，主回路系统的交流电流或直流电流，提供线性的标准直流电流信号，通过长距离传送，作为远动装置、计算机、巡检、电气自动化控制系统等必须的模拟量采集的前端输入部件。 |
电 参 数型 号 | JK1000M27 | JK1500M27 | JK2000M27 | 参 数 | 符号 | 额定输入电流 | IPN | AC DC 1000A | AC DC1500A | AC DC2000A | 额定输出 | ISN | DC0-5V或0~20mA或4~20mA | 准确度 | （%Fs） | ±1 | 偏置 | Vin=0 | ≤0.6%额定输出 | 线性度 | εL | ≤1% | 负载能力 | | 5v输出时≥10KΩ；0～20mA或4～20mA输出时：250Ω | 工作电源 | VC | DC±12V～±15V | 响应时间 | Tr | ≤300ms | 测量带宽 | f | 直流～20 KHZ | 测量波形 | | 任意波形 | 耗电 | | 40mA，-20mA | 温漂 | | ≤0.04%/℃（-10℃~ 70℃） | 绝缘耐压 | Vd | AC3KV/50HZ/1min | 工作环境温度 | TA | -10℃~ 70℃ | 储藏环境温度 | TS | -25℃~ 85℃ |
|
| |

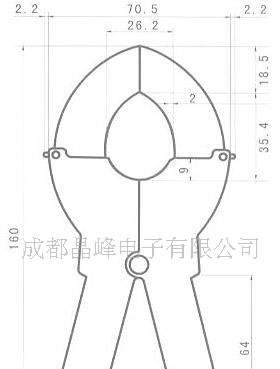

外形安装尺寸图
dzsc/18/9727/18972709.jpg |
|
| 接线原理图 | | dzsc/18/9727/18972709.jpg |
|
