高品质-发光二极管-橙光、圆头有边
| 价 格： | 0.10 | |
| 是否提供加工定制： | 是 | |
| 种类： | LED标识 | |
| 型号/规格： | 301UOD-A29 | |
| 品牌/商标： | 安徽格锐特 | |
| 显示颜色： | 单色 |
GRT-301UOD-A29
GRT—公司品牌
30—模粒尺寸
UO—芯片颜色代码（O:橙光）
D—胶色代码（D:有色雾状）
A—模粒代码（A：圆头有边）
29—外露引脚长度
1.主要部件及参数：
序号 | 品名名称 | 材料 | 供应商 | 备注 |
1 | 封装环氧 | 环氧树脂 扩散剂 黄色色剂 红色色剂 | 上海惠展 |
|
2 | 芯片 | S-0801AU | 厦门三安 | 产地厦门 |
3 | 银胶 | 84-1L | 上海铭业 | 产地美国 |
4 | 支架 | 铁材镀锡 | 东莞东旭 |
|
5 | 内部连接线 | 金线0.9mil | 苏州振基 |
|
2.外形尺寸及电路原理：
dzsc/18/9726/18972628.jpg未注公差：±0.5mm
dzsc/18/9726/18972628.jpg
3.光电特性
- 极限参数（Tc=25℃）
参数名称 | 符号 | 额定值 | 单位 |
正向电流 / 单颗 | IFM | 20 | mA |
脉冲电流 / 单颗 | IFP | 80 | mA |
反向电压 / 单颗 | VR | 5 | V |
耗散功率/ 单颗 | PD | 45 | mW |
2.光电特性
参数名称 | 符号 | 测试条件 | 最小值 | 典型值 | 值 | 单位 |
正向电压/ 单颗 | VF | IF=20mA | 1.7 | 2.0 | 2.3 | V |
反向电流 /单颗 | IR | VR=5V | -- | -- | 10 | μA |
发光强度 /单颗 | IV | IF=20mA | 570 | 650 | 750 | mcd |
峰值发射波长 | λP | IF=20mA | 605 |
| 610 | nm |
4.关键品质控制参数
*发光晶片尺寸规格必须取用≥8mil（三元晶片）
**发光二极管内部正、负极间连接的金丝拉力必须满足≥6.5g
*发光芯片推力必须满足＞80g
*环氧TG点（环氧从玻璃状转软化的温度点）控制在 125℃～135℃范围。
*成品必须经125℃/8h的二次烘烤固化.
*外露引脚必须经过镀锡处理。镀层厚度≥5um。
备注：
卖家承担运费（我司产品报价不含运费的报价，我司报价只供参考，可按贵司要求送样，可按章程报价。）
- 所属城市：安徽
- [联系时请说明来自维库仪器仪表网]
- 联系人： 顾继娟
- 电话：
- 传真：
- 手机：
- QQ ：
格锐特-高品质-LED数码屏

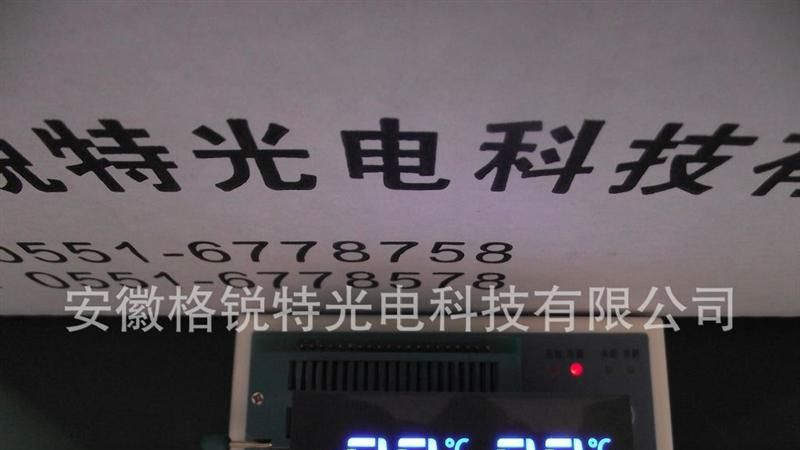

信息内容：GRT-MD7632B-12.5NGRT—公司品牌LED数码屏尺寸：76*32芯片颜色：蓝墨色：黑色一、主要部件及参数：序号品名名称材料供应商备注1封装空封 2芯片GRT-SPB192BNT-C01-3T安徽格锐特 3套件GRT（WS）10慈溪伟盛浙江杭州 二、外形尺寸及电路原理：dzsc/18/9746/18974613.jpgdzsc/18/9746/18974613.jpg三、产品图片及包装dzsc/18/9746/18974613.jpg备注：卖家承担运费（我司产品报价不含运费的报价，我司报价只供参考，可按贵司要求送样，可按章程报价。）"
高品质-LED数码屏、数码集成块

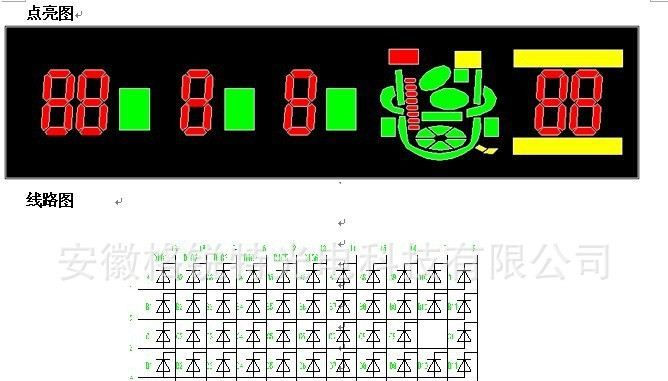

信息内容：GRT-RSD12830RGY34BGRT—公司品牌LED数码屏尺寸(128*30)芯片颜色：RGYPIN总长度：34 一、主要部件及参数：序号品名名称材料供应商备注1封装环氧环氧树脂 扩散剂上海惠展 2芯片C-L108UR\\C-L108UG\\C-L108UY厦门乾照福建厦门3银胶C-850-6上海铭业产地美国4套件GRT（RSD4）威利广浙江杭州5内部连接线铝线1.25mil苏州振基 二、外形尺寸及电路原理：dzsc/19/0172/19017230.jpgdzsc/19/0172/19017230.jpg三、光电特性1.极限参数参数名称符号额定值单位正向电流 / 段IFM25 mA脉冲电流 / 段IFP80mA反向电压 / 段VR5V 耗散功率/ 段PD50/55/55mW 2.光电特性参数名称符号测试条件最小值典型值值单位正向电压 / 段VFIF=20mA1.722.5V反向电流 / 段IRVR=5V----50μA发光强度 / 段IVIF=20mA-- --mcd峰值发射波长λPIF=20mA620 640nm568 574580 590光谱半宽度△λIF=20mA--17--nm 备注：卖家承担运费（我司产品报价不含运费的报价，我司报价只供参考，可按贵司要求送样，可按章程报价。）"
