（一）原理

发光器发出的光直射到受光器，形成保护光幕。当光幕被遮挡时，受光器产生一遮光信号，通过信号光缆传输到控制器，控制器将此信号进行处理，产生一控制输出信号，控制机床的制动控制回路或其它设备的报警装置，实现机床停止运行或安全报警。

（二）组成

*发光器：由若干发光器件组成，发射红外光线。

*受光器：由若干受光器件组成，接受红外光线，与发光器的发光器件一一对应，形成保护光幕，产生通光，遮光信号，同时通过信号电缆将信号传输给控制对外部设备进行控制：

*控制器：为发光器，受光器供电，并接受受光器传送的通光，遮光信号，输出控制信号，控制机床的制动控制回路或其他设备的报警装，实现机床停止运行或安全报警。控制器有内置式控制器（Q）和外置式控制器（P）两种类型。内置控制器结构小巧紧凑，可安装在设备的控制箱内；外置控制器结构美观牢固，可直接安装在设备上，方便操作及光幕通光，遮光状态的观察；

*信号电缆；用来传输控制器和发光器，受光器之间的信号。

*控制电缆；用来连接控制器和机床，设备，以实现机床或其他设备的安全控制。

*安装支架；把发光器与受光器固定在机台上。

（三）特点

*保护长度  RG-A--NA系列:0---3000MM，适合用于3.0米以内的机床台面或保护区域；

           RG-B--H系列;0---10000MM,适合用于10米以内的机床台面或保护区域；

*保护高度；100MM到1640MM，其它高度可定做；

*光轴间距；20MM，40MM两种；分辨力；30MM，50MM。

*完善的自检功能；当光电保护装置或自身出现故障时，确保不向所控制的电器发出错误信号。

*长寿命；继电器有效输出次数大于100万次，继电器达到使用寿命后，可更换；

*抗干扰能力强；对电磁信号，频闪灯光，焊接弧光及周围光源具有良好的抗干扰能力；

*良好的抗震性；采用SMD技术，并有多项抗震措施。

*采用对射式设计，小巧美观，安装方便；

（四）用途

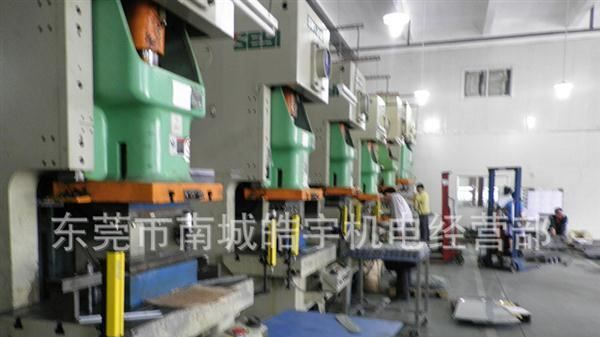

（1）对于滑块能在行程的任意位置制动停止的压力机，可实现全程保护，或与凸轮开关配合，实现30度----180度之间行程的保护。

（2）对于滑块不能在行程的任意位置制动停止的压力机，只能在单次工作时实现上死点保护，即上一行程结束后，下一行程尚未启动，如果光电保护装置处于遮光状态，下一行程无法启动（必须保证足够的安全距离）；

（3）该装置主要应用于锻压机械设备上；

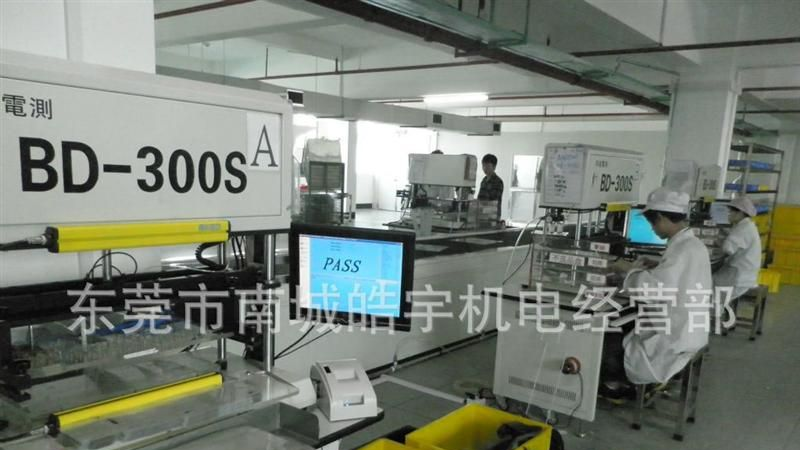

（4）对于工业机械手，注塑机，包装设备，切纸机械，压滤机，自动化设备，焊装流水。

dzsc/18/9721/18972165.jpg

dzsc/18/9721/18972165.jpg

dzsc/18/9721/18972165.jpg
电话：13713321855 欢迎来电咨询！

东莞市南城皓宇机电经营部13713321855，销售冲床光电保护装置、安全光幕、安全光栅、红外线保护，主要为机械加工，机械制造商提供冲压、剪切等设备上的光电安全装置；反射板及光电安全保护装置的维护；机械式冲床的气动、电动改造。也可根据客户实际情况为其制定安全技术解决方案。 我们的瑞德RILGD安全光幕、安全光栅是一种保护各种危险机械装备周围工作人员的先进技术。同传统的安全措施，比如机械栅栏、滑动门、回拉限制等来相比，安全性光栅更自由，更灵活，并且可以降低操作者疲劳程度。通过合理地减少对实体保护的需求，安全性光栅简化了那些常规任务，如设备的安装、维护以及维修。 　　工作原理 　　在一个光栅中，一台光电发射器发射出一排排同步平行的红外光束，这些光束被相应的接收单元接收。当一个不透明物体进入感应区域，中断了一束或多束红外光束的正常接收，光栅的控制逻辑就会自动发出目标机器的紧急停止信号。 　　发射装置装备了发光二极管（LED），当光栅的定时逻辑控制回路接通时，这些二极管就会发射出肉眼看不到的红外脉冲射线。这种脉冲射线按照预设的特定脉冲频率依次发射（LED一个接着一个亮）。接受单元中相应的光电晶体管和支持电路被设计成只对这种特定的脉冲频率有反应。这些技术更大地保障了安全性，并屏蔽了外来光源可能的干扰。 　　控制逻辑、用户界面和诊断指示器可以被整合在一个独立的附件中，也可以与接收电路系统一起配置在同一个机架上。 　　安全性光栅与普通的光电传感器的一个区别是它的设计理念，这种设计理念被称为“控制可靠性”。控制可靠性是美国职业安全与健康部门（OSHA）和美国国家标准化协会（ANSI）有关应用安全方面所必需的标准之一。美国国家标准化协会文件B11.19-2003，第3章、第14条，把控制可靠性定义为“一套机器控制系统、及其安全装置、控制部件、相关界面连接在可影响其安全性的故障发生时，达到安全状况的能力”。 　　不同于光电传感器、安全性光栅具有自检功能来监测光栅系统的内部故障。一旦发现内部故障，系统会立即发出目标机器的紧急停止信号。随后光栅进入停机模式，只有当故障部件被更换，并进行了正确的复位操作后，光栅才会允许重新启动工作模式。安全输出信号冗余是安全自检时的另一种常见情况。 　　适用场合 　　作业点保护主要防止操作员在物质配置、或者工程作业进行的范围内受到危险和伤害。作业点通常被称为危险作业区，或紧急作业点。这种保护常常被应用在机械和水力压榨、成型压榨、冲压、成型、铆接、穿眼及自动装配机械。在这些场合使用的安全性光栅系统通常针对手指和手的保护。 “、诚信、合作、共赢！”是我们皓宇机电所有员工的服务宗旨！
