供应斯铭威SDM系列铰接位移传感器|直线传感器供应商
| 价 格： | 1.00 | |
| 产品品牌： | 斯铭威 | |
| 产品型号： | SDM系列 | |
| 制作工艺： | 集成 | |
| 输出信号： | 模拟型 | |
| 材料： | 导电塑料 | |
| 材料物理性质： | 半导体 | |
| 材料晶体结构： | 单晶 | |
| 防护等级： | IP65 | |
| 线性度： | 0.06 %F.S. | |
| 迟滞： | 0.001 %F.S. | |
| 重复性： | 0.01 %F.S. | |
| 灵敏度： | 1500hz | |
| 漂移： | 无温漂 | |
| 分辨率： | 0.01 |
本公司供应斯铭威SDM系列铰接位移传感器|直线传感器供应商。斯铭威主营微型铰接位移传感器，直线位移传感器，拉绳位移传感器，光栅位移传感器，质量保证，欢迎咨询洽谈。

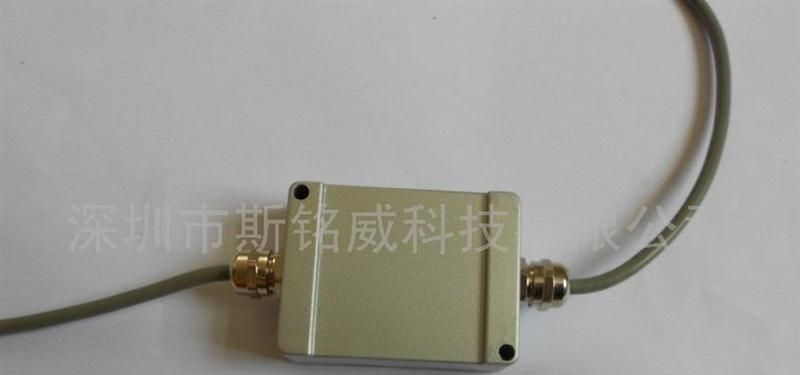

一、产品介绍： SDM微型铰接位移传感器系列，有效行程10mm～400mm，可外置变送器，铰节轴承；可选模拟量输出：0-5V、0-10V、4-20mA，两端带铰接安装方式适用于较大机械行程且有摆动的位置检测，对安装的对中性无任何要求。例如：机器人、砖机、陶瓷机械、水闸控制等。 一、技术参数：
| SDM微型铰接系列 | mm | 10mm | 25mm | 50-400mm | ||
| 机械行程 (M.T) | mm | 行程 1mm | ||||
| 电阻 ±10% | kΩ | 1 | 5.0 | |||
| 线性精度 | ± % | 0.1% | 0.08% | 0.06% | ||
| 重复性精度 | mm | 0.01 | ||||
| 解像度 | infinite 無斷解析 | |||||
| 工作速度 | m/s | 5 | ||||
| 建议使用电流 | mA | ≤ 10 | ||||
| 工作电压 | VDC | 5VDC | 10VDC | 24VDC | ||
| 输出信号 | 0~5V | 0~10V | 0-5V、0-10V、4~20mA | |||
| 使用温度范围 | ℃ | － 60 ～ ＋ 150 | ||||
| 本体尺寸A | mm | 行程 43mm | ||||
| 外形尺寸 | mm | 18x18mm | ||||
| 接线方式 | 棕色：电源正极 ， 蓝色：电源负极- ，黑色输出 。 | |||||
