0.7英寸 5*7LED点阵 双色
| 价 格： | 2.50 | |
| 是否提供加工定制： | 是 | |
| 品牌/商标： | 其他 | |
| 型号/规格： | BL-M07A571SG-21 | |
| 种类： | LED点阵 | |
| 显示颜色： | 双色 | |
| 显示方式： | 静态显示 | |
| 像素直径： | Ф3（mm） | |
| 像素间距： | 标准（mm） | |
| 模组尺寸： | 标准（mm） | |
| 屏幕尺寸： | 标准（英寸） | |
| 亮度： | 高亮 | |
| 灰度： | 标准 | |
| 像素： | 标准 | |
| 分辨率： | 标准 | |
| 安装方式： | 镶嵌式 |
特点:
0.7英寸的高度5x7 LED点阵
0.7英寸矩阵高(19.7mm)
1.90mm网点大小,圆点
5行*7列
高对比度，输出亮度较高
兼容ASCII码和EBCDIC代码
水平叠加
共阴共阳可选
易于安装在PC板和PC槽上
标准:灰面白点
符合RoHs
Super Bright LED Electrical-optical characteristics: (Ta=25°C) (Test Condition: IF=20mA)
Electrical-optical characteristics:(Ta=25C) (Test Condition:IF=20mA)
| Part No Common Cathode | Part No Common Anode | Color | Wave length | (V) typ | (V) Max | Bright (mcd) |
| BL-M07A571SG | BL-M07B571SG | Super Red | 660 | 2.1 | 2.5 | 100 |
| Green | 570 | 2.2 | 2.5 | 95 | ||
| BL-M07A571EG | BL-M07B571EG | Orange | 635 | 2.1 | 2.5 | 90 |
| Green | 570 | 2.2 | 2.5 | 95 | ||
| BL-M07A571UEUG | BL-M07B571UEUG | Ultra Orange | 630 | 2.1 | 2.5 | 100 |
| Ultra Green | 574 | 2.2 | 2.5 | 130 | ||
| BL-M07A571DUG | BL-M07B571DUG | Ultra Red | 660 | 2.1 | 2.5 | 110 |
| Ultra Green | 574 | 2.2 | 2.5 | 130 |
Product Dimension & Internal circuit diagram
dzsc/18/9692/18969291.jpg
注:
1)所有的尺寸均以毫米计(英寸)
2)宽容是±0.25(0.01)除非另外注明。
3)规格如有变更,恕不另行通知。
Reflector Surface color (1st number)/ dot Lens color (2nd number):
| Number | 0 | 1 | 2 | 3 | 4 | 5 |
| Ref Surface Color | White | Black | Gray | Red | Green | |
| Dot Epoxy Color | Water clear | White diffused | Red Diffused | Green Diffused | Yellow Diffused |
Absolute maximum ratings (Ta= 25°C)
| Parameter | S | G | E | D | UG | UE | PG | Unit | |
| Forward Current I F | 30 | 30 | 30 | 30 | 30 | 30 | 30 | mA | |
| Power Dissipation P d | 75 | 80 | 80 | 75 | 75 | 65 | 110 | mW | |
| Reverse Voltage V R | 5 | 5 | 5 | 5 | 5 | 5 | 5 | V | |
| Peak Forward Current I PF (Duty 1/10 @1KHZ) | 150 | 150 | 150 | 150 | 150 | 150 | 150 | mA | |
| Operation Temperature T OPR | -40 to 80 | ° C | |||||||
| Storage Temperature T STG | -40 to 85 | ° C | |||||||
| Lead Soldering Temperature T SOL | Max.260± 5 °C for 3 sec Max. ( 1.6mm from the base of the epoxy bulb) | ° C | |||||||
- 所属城市：浙江 宁波
- [联系时请说明来自维库仪器仪表网]
- 联系人： 唐先生
- 电话：574-88087719
- 传真：574-88087729
- 手机：
- QQ ：

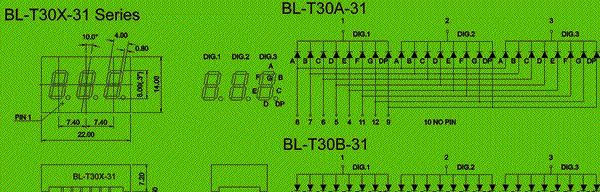

供应 0.30英寸三位 数码管
信息内容：特点: 0.30英寸三位数LED数码管 0.30英寸的数字高(8.00mm) 宽度*高度:22.00*14.00mm 低电流操作 共阴共阳可选 优良的品质外观 输出亮度高 易于安装在PC板和PC槽上 IC兼容 多种颜色可选 标准:灰面白点 符合RoHs Super Bright LED Electrical-optical characteristics: (Ta=25°C) (Test Condition: IF=20mA)Electrical-optical characteristics:(Ta=25C) (Test Condition:IF=20mA)Part No Common CathodePart No Common AnodeColorWave length(V) typ(V) MaxBright (mcd)BL-T30A-31HBL-T30B-31HRed7002.252.610.5BL-T30A-31DBL-T30B-31DSuper Red6601.852.2120BL-T30A-31SBL-T30B-31SHi Red6601.852.2105BL-T30A-31URBL-T30B-31URUltra Red6601.852.2155BL-T30A-31EBL-T30B-31EOrange6352.12.555BL-T30A-31UEBL-T30B-31UEUltra Orange6302.12.5120BL-T30A-31UYBL-T30B-31UYUltra Yellow5902.12.5120BL-T30A-31YBL-T30B-31YYellow5852.12.555BL-T30A-31UGBL-T30B-31UGUltra Green5742.22.5110BL-T30A-31GBL-T30B-31GGreen5702.22.550BL-T30A-31PGBL-T30B-31PGUltra Pure Green5253.04.2170BL-T30A-31UBBL-T30B-31UBultra Blue4703.0...

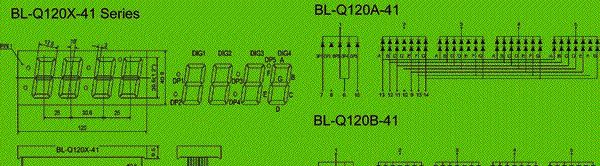

供应 12英寸四位 数码管
