无线倾角传感器 用于设备或物体角度变化，实时监测采集数据
| 价 格： | 面议 | |
| 加工定制： | 是 | |
| 品牌/商标： | 中星测控 | |
| 型号/规格： | CS-nTAS无线倾角计 | |
| 种类： | 角度 | |
| 制作工艺： | 集成 | |
| 输出信号： | 模拟型 | |
| 防护等级： | IP65 | |
| 线性度： | 0.5（%F.S.） | |
| 迟滞： | 0.5（%F.S.） | |
| 重复性： | 0.5（%F.S.） | |
| 灵敏度： | 0.5 | |
| 漂移： | 0.5 | |
| 分辨率： | 0.5 |
dzsc/18/9691/18969148.jpg
dzsc/18/9691/18969148.jpg
dzsc/18/9691/18969148.jpg
dzsc/18/9691/18969148.jpg
dzsc/18/9691/18969148.jpg
dzsc/18/9691/18969148.jpg
dzsc/18/9691/18969148.jpg
dzsc/18/9691/18969148.jpg
dzsc/18/9691/18969148.jpg
dzsc/18/9691/18969148.jpg
一、 概述
CS-nTAS无线倾角计系统，是一款电池供电、具有无线通讯功能的高精度智能双轴倾角测量系统。采用国际一流倾角传感器专用集成电路和配件，运用军工产品的生产线和工艺，生产的高精度、高质量、小体积、方便安装、使用简单和高性价比的倾角类测量系统；并且内嵌了符合Zigbee协议标准的2.4GHz无线通信模块，以及CSMA/ CA防冲突机制，有效避免了同时发送数据产生的信道阻塞和数据丢失。
本系统主要应用领域是各类需要监测设备或物体倾角变化情况的场合，实现信号的无线远程传输。配合无线通讯接收模块使用，上位机可直接使用组态实时监测采集数据。
二、 系统特点
1) 微功率发射，发射功率为10mW。
2) 间歇收发的节能方式，接收时电流<55mA，发射电流小于或等于70mA。可以设定间歇收发时间，间歇期电流小于30微安，间歇收/发方式使用电池供电。
3) 组网功能：每个无线倾角计的微控制器都有用于确定地址的非易失性存储器，用户根据出厂编号可以用软件任意确定无线倾角计的地址，组成最多可达255只无线倾角计的网络。
4) 无线通信模块，采用单片微控制器结合射频集成电路工作，可靠性高。
5) 系统总带宽为2.4GHz~2.4835GHz，共分为16个信道，每个信道间隔为5MHz。
6) 系统典型传输速率为9600bps，传输速率可达125kbps。
7) 高抗干扰能力，低误码率，采用高效前向纠错信道编码技术，提高了数据抗突发干扰和随机干扰能力。
8) 采用了CSMA/CA防冲突机制，有效避免了由于同时发送数据产生的信道阻塞和数据丢失。
三、 技术指标
供电方式电池供电
量 程 ±90°
系统精度± 0.5%
平均功耗<3.3mW
有效工作时间 六个月
通讯频段2.405GHz~ 2.480GHz
通信速率 9600bps
传输距离70米
四、 系统结构
CS-nTAS无线倾角计系统支持多种组网模式，包括星型网，簇状网和网状网，其中最为典型的网络连接方式为星型网，其结构简单、可靠性高、大大简化了软件协议栈设计，降低了成本。
五、 系统组装
CS-nTAS无线倾角测量系统包括一个主协调器(数据接收端)，四个无线双轴倾角测量节点(数据采集发送端)。组成星型网络，主协调器可同时检测4个无线节点的倾角数据。为了保证系统的稳定性，建议首先安装4个无线节点，然后再将主协调器接入网络。
1) 无线节点的安装
根据实际应用场合将无线倾角测量节点安装在光滑稳定的表面上。
2) 主协调器的安装
主协调器采用5V/1000mA电源适配器供电，标准RS232（TTL）输出，主协调器的放置位置于无线节点之间的障碍物应尽量少，以免无线信号在传输过程中产生损耗。
六、 上位机软件
上位机软件采用本公司设计的CS-nTAS无线倾角计系统软件，功能包括：串口通信设置、初始化网络、节点设置、读取数据、保存数据及动态图据图表显示功能。软件界面如下所示：
| 公司介绍 | dzsc/18/9691/18969148.jpg发布公司介绍指导
青岛市市北区侃瑞泰电子经营部
公司信息未核实
公司相关产品
倾角传感器适用煤机矿机信息内容：dzsc/18/9713/18971372.jpgdzsc/18/9713/18971372.jpgdzsc/18/9713/18971372.jpgdzsc/18/9713/18971372.jpgdzsc/18/9713/18971372.jpgdzsc/18/9713/18971372.jpgdzsc/18/9713/18971372.jpgdzsc/18/9713/18971372.jpgdzsc/18/9713/18971372.jpgdzsc/18/9713/18971372.jpg CS-TAS-05型数字倾角计是基于MEMS技术的传感器，用于测量物体相对于水平面的倾斜度。该传感器具有分辨率高、动态响应快、体积小、成本低、可靠性高等特点。该产品还具有良好的防水、防潮和防尘能力。适合平台水平测量、精密倾角测量、机械设备水平测量等应用。dzsc/18/9713/18971372.jpgdzsc/18/9713/18971372.jpgdzsc/18/9713/18971372.jpg"

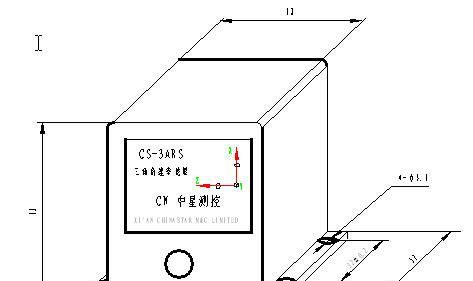

电子陀螺仪角速度加速度传感器压力传感器液位传感器信息内容：dzsc/18/9788/18978859.jpgdzsc/18/9788/18978859.jpgdzsc/18/9788/18978859.jpgdzsc/18/9788/18978859.jpgdzsc/18/9788/18978859.jpgdzsc/18/9788/18978859.jpgdzsc/18/9788/18978859.jpgdzsc/18/9788/18978859.jpgdzsc/18/9788/18978859.jpg dzsc/18/9788/18978859.jpgCS-3ARS角速率陀螺说明书一.简介CS－3ARS系列三轴角速率陀螺由西安中星测控有限公司自行研制，用于测量三轴角速率的传感器，三轴中的每一轴角速率陀螺均采用进口的MEMS固态芯片，具有高性能、低价位、高可靠性和高封装坚固性，并具备自检测（Self-Test）功能。可用于汽车电子、飞行器制导与控制、天线稳定、摄像、数码摄像回转仪等系统。二.供电：输入电压（VDC） 5±0.05 输入电流 (mA) 24三.性能指标dzsc/18/9788/18978859.jpg注：①：X、Y、Z三个轴任何一个轴的陀螺均可根据用户不同要求，提供下列任一量程:±150°/s、±250°/s、±300°/s、±350°/s、±400°/s、±450°/s、±500°/s、±550°/s、±600°/s、和±900°/s、±1400°/s、±2600&de... |
