销售莱姆技术的霍交流电压传感器尔HV11-P系列
| 价 格： | 1.00 | |
| 材料： | 金属 | |
| 种类： | 霍尔 | |
| 加工定制： | 是 | |
| 防护等级： | 高 | |
| 材料物理性质： | 磁性材料 | |
| 型号/规格： | HV11-P系列 | |
| 材料晶体结构： | 多晶 | |
| 线性度： | 好（%F.S.） | |
| 迟滞： | 快（%F.S.） | |
| 重复性： | 好（%F.S.） | |
| 漂移： | 小 | |
| 分辨率： | 高 | |
| 品牌/商标： | 兵字 | |
| 输出信号： | 数字型 | |
| 灵敏度： | 高 | |
| 制作工艺： | 集成 |
HV11-P系列交流电压传感器
LI104V2/2012
一、特点
1．母线内置印制电路板焊接安装；
2．外形美观；
3．用于测量交流电压；
4．全封闭，高隔离耐压；
5．高机械强度，耐高温、高湿环境；
6．利用霍尔效应原理及闭环磁补偿原理。
二、使用环境条件
1．工作温度范围：-20℃～ 85℃；
2．环境储存温度：-40℃～ 100℃；
3．相对湿度：温度为40℃时≤90%，无结露；
4．大气压力：860~1060mbar (约为650～800mmHg)。
三、安全特性
1．绝缘电阻：常态时大于1000MΩ；
2．抗电强度：可承受工频3000V/1分钟；
3．阻燃特性：符合UL94-V0级标准；
4．绝缘耐热等级：B级(130℃)。
性能参数
型号 技术参数 | HV11- 100VAC/5VDC-P | HV11- 300VAC/5VDC-P | HV11- 500VAC/5VDC-P | HV11- 800VAC/5VDC-P |
额定输入电压 VPN | 100AC | 300AC | 500AC | 800AC |
测量范围 | 0～200AC | 0～600AC | 0～800AC | 0～800AC |
输入电阻 | 40kΩ | 120kΩ | 200kΩ | 330kΩ |
额定输出电压VSN | 5VDC | |||
工作电压 | ±15V DC(±5%) | |||
精度 | ±0.8% | |||
线性度 | <2% | |||
零点失调电压 | 5mV | |||
失调电压温漂 | <±0.5mV/℃ | |||
响应时间 | <20ms | |||
温度漂移 | <±0.01%/℃ | |||
- 所属城市：四川 成都
- [联系时请说明来自维库仪器仪表网]
- 联系人： 张先生
- 电话：028-68285506
- 传真：028-68285506
- 手机：13541350429
- QQ ：
国内性价比的HS01-C霍尔传感器
信息内容：HS01-C系列电流传感器LI064V3/2012一、特点1．立式卧式两种穿芯方式，接线端子引出，使用灵活方便，外形美观；2．利用霍尔效应及闭环磁补偿原理，被测回路与测试回路绝缘度高；3．用于测量直流、交流、脉动电流；4．全封闭，机械和耐环境性好，电压隔离能力强，安全可靠。 二、使用环境条件1．工作温度范围：-25℃～ 85℃；2．存储温度范围：-40℃～ 100℃；3．相对湿度：温度为40℃时≤90%，无结露；4．大气压力：860~1060mbar (约为650～800mmHg)。 三、工作频率范围：0-150kHz。 四、绝缘耐热等级：B级(130℃)。 五、安全特性：1．绝缘电阻：常态时大于1000MΩ；2．抗电强度：可承受工频6000V/1分钟；3．阻燃性：符合UL94-V0级标准。 七、性能参数 型号技术参数HS01-50/0.05A-CHS01-100/0.05A-CHS01-200/0.1A-CHS01-300/0.15A-C额定输入电流IPN50A100A200A300A测量范围0～70A0～150A0～300A0～500A额定输出电流ISN50mA50mA100mA150mA负载电阻≤200Ω≤175Ω≤73Ω≤43Ω工作电压±15V DC(±5%)线性度﹤0.5%消耗电流28mA 输出电流失调电流﹤±0.2mA(IPN =0)带宽DC～100kHz绝...

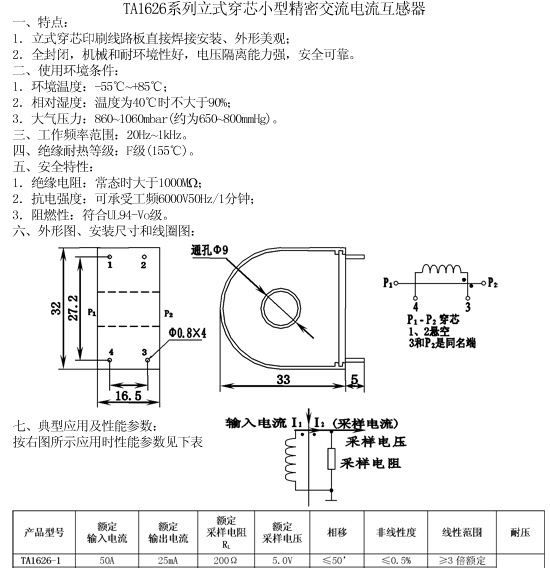

性价比的电流互感器TA1626系列
