供应LB-10,户外型油浸式高压电流互感器电力计量箱/VABO/浙江华波
| 价 格： | 0.10 | |
| 应用范围： | 测量 | |
| 种类： | 电流互感器 | |
| 品牌/商标： | VABO/浙江华波 | |
| 型号/规格： | LB-10 户外油浸式 电力计量箱 | |
| 封装形式： | 普通电感 | |
| 绕线形式： | 单层密绕式 | |
| 导磁体性质： | 铁芯 | |
| 磁芯形状： | 环形 | |
| 工作频率： | 高频 | |
| 安装方式： | 立式密封 | |
| 骨架材料： | 铁桶+瓷瓶 | |
| 额定电流： | 20/52000/5（mA） | |
| 标称电压： | 35K（V） |
LB-10，户外型油浸式高压电流互感器电力计量箱
一、概述
该产品是油浸、户外式电流互感器，适用于额定频率 50 赫兹、额定电压怕 KV 的电力系统中作电气测量及继电保护用.
二、使用条件
1 安装场所户外；(华波：www.vabo.cn ,18057723230 )
2 环境温度-25 ℃－ 40 七的范围内，空气湿度不大于 85 %
3 海拔：海拔 4000 米以下使用
4 安装场所无腐蚀性的气体
(华波：www.vabo.cn ,18057723230 )
三、结构简介(华波：www.vabo.cn ,18057723230 )
1.LB-10型电流互感器油箱为圆桶型。互感器装入油箱内，互感器引有出线均由布置在箱盖上面的瓷套引出小电流比产品，一次采用一个瓷套，大电流比产品，一次采用二个瓷套器身吊装在箱盖下面，可以一起吊出油箱.(华波：www.vabo.cn ,18057723230 )
2.互感器有几个二次绕组就有几个环型铁芯，每个铁芯外面绕有二次绕组。一次绕组穿过铁芯与二次绕组构成" 8 " 字形的链状。整个链状绕组放置在注满变压器油的箱体内。
3.产品可做多次级，也可做多变比多变比有一次抽头结构也有二次抽头结构。
4.特别说明：（所用变压器油为25号变压器油）
(华波：www.vabo.cn ,18057723230 )
五、产品接线图(华波：www.vabo.cn ,18057723230 )
1 额定一次流:20-2000A
2 额定二次电流:5A(华波：www.vabo.cn ,18057723230 )
3 额定电压:10KV
4 计量准确级次:0.5、0.5S、0.2、0.2S(华波：www.vabo.cn ,18057723230 )
5 保护准确级次:10P10 、10P15 、10P20(华波：www.vabo.cn ,18057723230 )
6 产品表面爬电距离：满足II级污秽等级
7 负荷的功率因数： COS∮= 08 （滞后）(华波：www.vabo.cn ,18057723230 )
8 产品标准： GB12O8-2006 《电流互感器》
9 10P10 级在额定负荷时，准确限值系数为10
10P15 级在额定负荷时，准确限值系数为 15
10P15 级在额定负荷时，准确限值系数为 20(华波：www.vabo.cn ,18057723230 )
六 其他技术参数见下表：(华波：www.vabo.cn ,18057723230 )
额定一次电流(A) | 级次组合 | 额定输出(vA) | 额定短时热电流(kA) | 额定动稳定电流(kA) | 备注 |
20 | 0.2/0.2 | 10/10 | 1.8 | 3.0 | 二次单绕组或双绕组均可 |
30 | 2.7 | 4.5 | |||
40 | 3.6 | 6.0 | |||
50 | 4.5 | 7.5 | |||
75 | 6.75 | 11.25 | |||
100 | 9.0 | 15 | |||
150 | 13.5 | 22.5 | |||
200 | 18 | 30 | |||
300 | 27 | 45 | |||
400 | 30 | 50 |
LB-10型户外/油浸式电流互感器结构简介,型号及含义,产品接线图,产品绝缘,外形尺寸图(华波：www.vabo.cn ,18057723230 )
dzsc/18/9644/18964492.jpg
dzsc/18/9644/18964492.jpg
欢迎进入浙江华波互感器有限（www.vabo.cn），本公司主要经营高、低压电流电压互感器，三相电力计量箱，组合互感器，电抗器，电流电压表。我们秉承真实、诚信的企业理念，为客户提供多元化、多样化、高品质的服务，客户可来电量身定制您所需要的产品，您的满意是我们不变的追求。竭诚欢迎广大新老客户光临订购！(华波：www.vabo.cn ,18057723230 )(华波：www.vabo.cn ,18057723230 )
- 所属城市：浙江
- [联系时请说明来自维库仪器仪表网]
- 联系人： 黄圆圆
- 电话：
- 传真：
- 手机：
- QQ ：
供应XD1/XD2系列，浇注全封闭型，限流电抗器/VABO/浙江华波

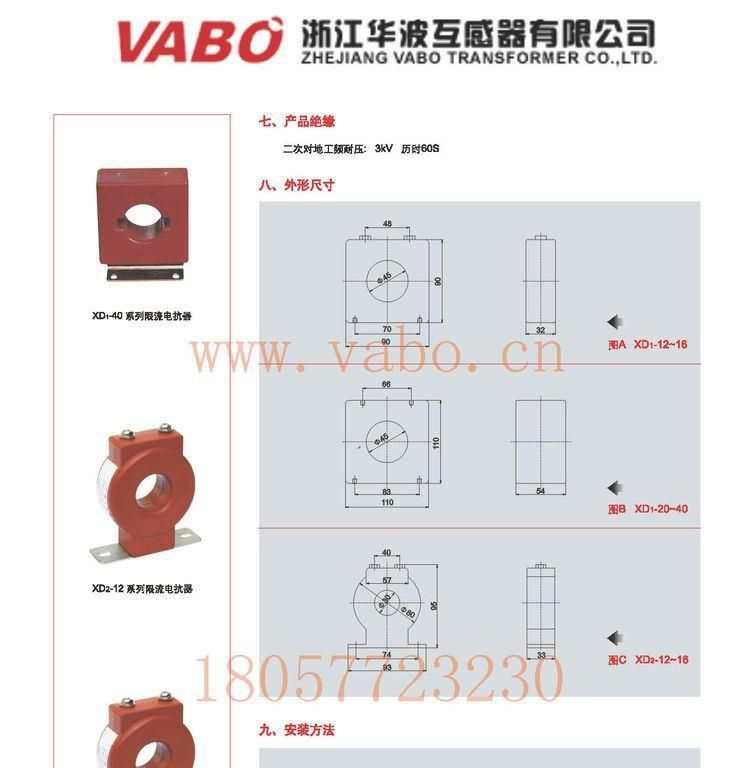

信息内容：XD1-12,XD1-14,XD1-16,18,XD1-20,XD1-25,XD1-30,XD1-40电抗器XD2-12,XD2-14,XD2-16,18,XD2-20,XD2-25,XD2-30,XD2-40 一、概述 XD1-12,XD1-14,XD1-16,18,XD1-20,XD1-25,XD1-30,XD1-40，XD2-12,XD2-14,XD2-16,18,XD2-20,XD2-25,XD2-30,XD2-40本系列产品适用于额定频率50HZ,60HZ,额定电压380V,供安装在PGJ1型及其他类型的低压无功功率自动补偿屏中作限制电容器投入溶流之用。 （华波:www.vabo.cn ,18057723230) 二、使用条件 （华波:www.vabo.cn ,18057723230) 1海波高度不超过2000M （华波:www.vabo.cn ,18057723230) 2周围空气温度不高于 40摄氏度,不低于-5摄氏度 （华波:www.vabo.cn ,18057723230) 3空气温度为 20摄氏度时,相对湿度不超过90% （华波:www.vabo.cn ,18057723230) 4周围介质无易燃物品,无损坏绝缘及腐蚀金属的气体和导电尘埃.5安装地点无剧烈振动及颠簸,安装倾斜度大于50; （华波:www.vabo.cn ,18057723230) 6安装地点不受阳光直接辐射,无风雪袭击及严重霉菌存在. （华波:www.vabo.cn ,18057723230) （华波:www.vabo.cn ,18057723230) 二、技术参数 （华波:www.vabo.cn ,18057723230) 产品型号电容器容量额定电压额定电流电感...
供应LABN1-35,LABN2-35,户外型油浸式高压电流互感器电力计量箱

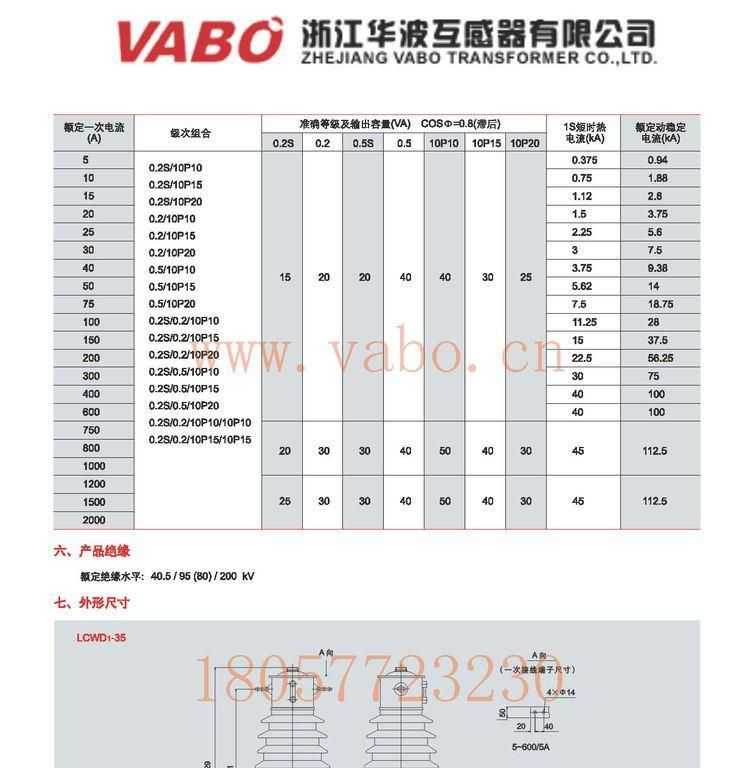

信息内容：LABN1-35,LABN2-35,户外油浸式高压电流互感器电力计量箱 结构简介(华波：www.vabo.cn ,18057723230 ) LABN1-35，LABN2-35型电流互感器为油浸式绝缘、户外型产品，适用于额定频率50Hz或60Hz、额定电压为35kV及以下的电力系统中，作电能计量、电流测量和继电保护用。 LCWD1-35型电压互感器结构紧凑、体积小、重量轻，器身经过真空干燥处理，装于充满变压器幅的套管中。其上半部分为一次绕组，下半部分为二次绕组，套管固定于底座上，套管顶部装有储油柜，一次绕组出头分别从柜壁两侧引出，标有P1的起始端子用小瓷套与柜壁绝缘，末端P2与柜壁直接连接，储油柜 正面装有表示不同温度的油表。(华波：www.vabo.cn ,18057723230 ) 技术参数(华波：www.vabo.cn ,18057723230 )1.额定绝缘水平：40.5/95/185kV；L2.额定二次电流：5A；(华波：www.vabo.cn ,18057723230 )3.额定一次电流、准确级组合、额定输出及动、热稳定电流见表；4.外绝缘爬电距离：普通型≥735；W2型≥1100。(华波：www.vabo.cn ,18057723230 )1.耐压等级: 40.5/95/185kV;(华波：www.vabo.cn ,18057723230 )额定一次电流(A)准确级次组合额定输出(VA)短时热电流(KA/S)额定动稳定电流(KA)0.20.510P1550.5/...
