A-CS1500KT霍尔可拆交流电流传感器
| 价 格： | 面议 | |
| 品牌/商标： | 西安新敏电子 | |
| 型号/规格： | A-CS1500KT系列 | |
| 种类： | 霍尔 | |
| 材料： | 聚合物 | |
| 材料物理性质： | 磁性材料 | |
| 材料晶体结构： | 多晶 | |
| 制作工艺： | 集成 | |
| 输出信号： | 模拟型 | |
| 线性度： | ＜1（%F.S.） |
应用霍尔效应的电流传感器，能在电隔离条件下测量交流信号电流 , 输出和被测
电流有效值成比例的 4-20mA直流电流输出。
◆电参数
| 型号 | A-CS300KT | A-CS500KT | A-CS1000KT | A-CS1500KT |
|
I PN | 额定输入电流 | 300(AC) | 500(AC) | 1000(AC) | 1500(AC) | A(rms) |
I P | 测量电流范围 | 0～600(AC) | 0～1000(AC) | 0～2000(AC) | 0～2500(AC) | A(rms) |
I S | 副边输出电流 | 4-20（ DC） | mA | |||
R L | 负载电阻 下 | 80～450 | Ω | |||
V C | 电源电压 | 24±5% | V | |||
ε L | 线性度 | <1 | %FS | |||
X G | 精度 | TA=25℃±0.5 | % FS | |||
I OT | 失调电流漂移 | IP=0 TA=-25～ 85℃<0.005 | mA/℃ | |||
Tr | 响应时间 | ≤20 | ms | |||
f | 响应频率 | 20Hz～20kHz | ||||
V d | 绝缘电压 | 在原边与副边电路之间 5KV有效值/50Hz/1分钟 | ||||
T A | 工作环境温度 | -25～ 85 | ℃ | |||
T S | 贮存环境温度 | -40～ 100 | ℃ | |||
内部保护 | 极性保护 | |||||
◆外形尺寸（ mm）◆外部接线图
dzsc/18/9643/18964321.jpgdzsc/18/9643/18964321.jpg
引脚说明： ：正电源 0：电源地 M：电流输出 OFS：零点调节 GIN：幅度调节
使用说明
1、错误的接线可能导致传感器损坏。当被测电流从传感器穿过，即可在输出端测得相应的电流值。
2、传感器的输出幅度可根据用户需求进行适当的调节。
3、可按用户需求定制不同额定输入电流的传感器。
- 所属城市：陕西 西安
- [联系时请说明来自维库仪器仪表网]
- 联系人： 曹敏
- 电话：029-85228402
- 传真：029-85228402
- 手机：
- QQ ：
供应WYX小型位移传感器
信息内容：WYX小型位移传感器 dzsc/18/9649/18964909.jpg一、产品介绍 WYX小型位移传感器主要测量0~40mm位移量，该产品具有体积小、灵敏度和分辨率高的特点。传感器结构采用机电分体型，传感器壳体尺寸有Φ 8、Φ12可选。 二、技术参数 量 程 0～40mm 线性度 0.05/0.1/0.2/0.5 ％F·S 分辨率 0.01％F·S 供电电压 ± 9～±18V/ 9～24V 输出信号 4~20mA/1～5V /0～±5VDC 温度系数 0.01~0.03%FS/℃ 噪声 <1mVrms、10mVpp 输出波纹 <10mv峰峰值 <1mv峰峰值 环境温度 -10～60℃/-35～80℃/-50～120℃ 测杆形式 弹簧复位 / 限位滑杆/自由滑杆 滑杆连接头 球测头 /M3*10mm 防护等级 IP67 模块尺寸 TS-2 ： 70×70×27mm TS-3 ： 66×56×24mm 三、外形尺寸图 dzsc/18/9649/18964909.jpg 四、尺寸说明 单位：mm 量 D2 尺寸 程 D1 L2 L1 Ф8 ±1(0~2) Ф4 86 100 ±2.5(0~5) 86 105 ±5(0~10) 96 120 ±10(0-20) 133 ...
XJH－14膜合式称重传感器

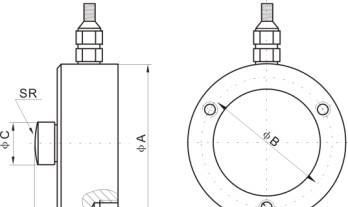

信息内容：XJH－14膜合式称重传感器 王丹 029-88853978dzsc/18/9650/18965079.jpg一、产品简介：采用不锈钢制作，抗偏载能力强，双重密封，适用于各种恶劣环境。二、技术指标：量程0.3~30t输入阻抗380±10Ω 或 750±15Ω灵敏度2.0 mV/V输出阻抗350±3Ω 或 700±5Ω非线性 /滞后/重复性± 0.03%F.S绝缘电阻≥ 5000 MΩ蠕变± 0.03%F.S供桥电压10（DC/AC）V零点输出± 1.00%F.S工作温度-20～ 65℃零点温度影响± 0.03%F.S/10℃安全过载150%F.S输出温度影响± 0.03%F.S/10℃材质不锈钢接线方式输入：红（＋）黑（－） 输出：绿（＋） 白（－）三、外形尺寸：dzsc/18/9650/18965079.jpg量程： t尺寸： mmФ AФ BФ CHEMSR0.3~17864154032M6402~108266224432M85015~3012790257062M1060 王丹 029-88853978
