武汉奥援厂家批量供应AYCT18-2C微型精密电流互感器
| 价 格： | 面议 | |
| 安装方式： | / | |
| 电感量： | / | |
| 额定电流： | /（mA） | |
| 种类： | 电流互感器 | |
| 磁芯形状： | / | |
| 导磁体性质： | / | |
| 标称电压： | /（V） | |
| 允许误差： | / | |
| 应用范围： | 测量 | |
| 品质因数Q： | / | |
| 封装形式： | 环氧树脂电感 | |
| 骨架材料： | / | |
| 型号： | AYCT18-2C | |
| 工作频率： | 低频 | |
| 分布电容： | /（F） | |
| 绕线形式： | 多层平绕式 | |
| 品牌： | 奥援互感器 | |
| 感抗XL： | /（Ω） |
产品描叙
AYCT-C系列精密微型电流互感器应用在精度等级要求适中的电流测量继电保护装置和精度等级要求更高、相位误差尽量小的功率和电能监测装置中。
产品特点：
l 体积小、重量轻、外形美观；
l 精度高、相移小，线性度好；
l 电压隔离能力强、电压动态工作范围宽；
l 产品一致性好,安装方便。
型号：AYCT18-2C性能参数：
1、 用电阻法直接获得采样电压时（如下图一所示），性能参数如表一；
2、 用IC法获得采样电压时（如下图二），性能参数如表二。
dzsc/18/9638/18963822.jpg
表一
| 产品型号 | 额定输入 | 额定输出 | 采样电阻 | 额定采样电压 | 相移 | 非线性度 | 线性范围 | 耐压 |
| AYCT18-2C 20A/10mA | 5A | 2.5mA | 100欧 | 0.25V | ≤10’ | ≤0.1% | ≥1.5倍额定 | ≥3kV |
| AYCT18-2C 50A/50mA | 5A | 5mA | 100欧 | 0.5V | ≤10’ | ≤0.1% | ≥2倍额定 | ≥3kV |
表二
| 产品型号 | 额定输入 | 额定输出 | 额定采样电压 | 相移 | 非线性度 | 线性范围 | 耐压 |
| AYCT18-2C 20A/10mA | 5A | 5mA | ≤1/2倍IC电源电压 | ≤5' | ≤0.1% | ≥2倍额定 | ≥3kV |
| AYCT18-2C 50A/50mA | 5A | 5mA | ≤1/2倍IC电源电压 | ≤5' | ≤0.1% | ≥2倍额定 | ≥3kV |
注意事项：
1、 电流互感器初级应串联于被测回路中，次级应近似工作于短路状态；
2、 电流互感器次级电路不允许开路，所以不要装熔断器。
- 所属城市：湖北 武汉
- [联系时请说明来自维库仪器仪表网]
- 联系人： 范俊
- 电话：027-82310020
- 传真：027-82310020
- 手机：
- QQ ：

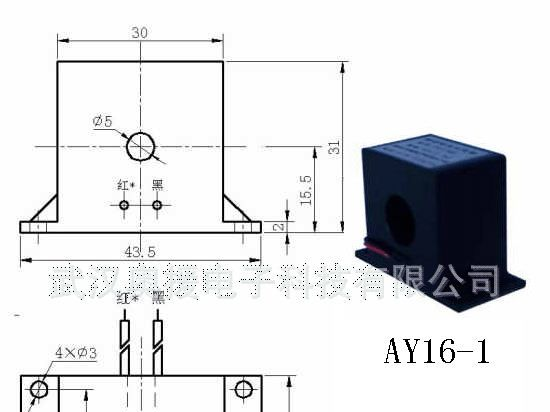

武汉奥援厂家批量供应AYCT16-1C微型精密电流互感器
信息内容：产品描叙：AYCT-C系列精密微型电流互感器应用在精度等级要求适中的电流测量继电保护装置和精度等级要求更高、相位误差尽量小的功率和电能监测装置中。体积小、重量轻、外形美观；精度高、相移小，线性度好；电压隔离能力强、电压动态工作范围宽；产品一致性好,安装方便。型号：AYCT16-1C额定输入电流：5A(依客户要求0～100A甚至更大)额定输出电流：1mA(依客户要求0～50mA甚至更大)比差非线性度：±0.1% 相位差非线性度：±5分线性范围：5%～200%负载电阻：≤ 100Ω绝缘电阻：500MΩ 500 Vdc介质强度：3000Vac 2mA 1min 50Hz频率：50、60Hz外壳：PBT耐高温阻燃或ABS阻燃材料结构：环氧树脂灌封 气温：－40℃～75℃海拔：小于1000m相对湿度：月平均湿度不超过90%RH，该月平均气温不低于25℃，产品上不得出现凝露。规格：规格额定输入电流(A)额定输出电流(mA)补偿后比差(±%)补偿后角差(±分)5A/2.5mA52.5＜0.1≤1010A/10mA1010＜0.1≤1020A/10mA2010＜0.1≤1040A/20mA4020＜0.1≤1060A/30mA6030＜0.1≤1080A/40mA52.5＜0.1≤10100A/20mA51＜0.1≤10100A/50mA52.5＜0.1≤10 "

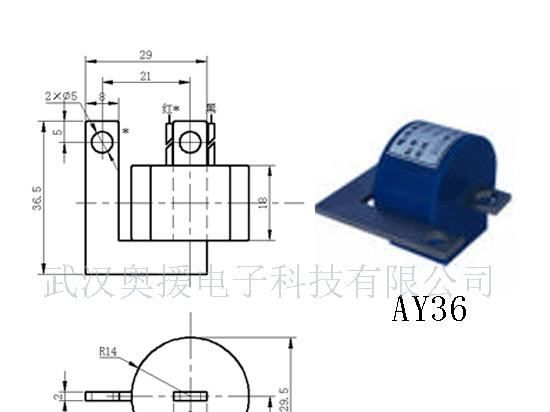

武汉奥援厂家批量供应AYCT36D电度表微型精密互感器
信息内容：产品说明电表专用电流互感器。性能指标参数符号指标额定输入电流In0~20A额定输出电流IO0~20mA负载电阻RL≤20Ω精度等级ρ0.1、0.2、0.5 级线性范围－5%~1000%耐压Vd3000V/min绝缘强度－1000MΩ/500V/min工作温度Ta-25℃ ~ 65℃存储温度Ts-40℃ ~ 80℃工作频率f50Hz ~60Hz相对湿度－<90%外壳材料－阻燃PBT/阻燃ABS产品特点■ 体积小，精度高，一致性优。■ 量限宽，抗饱和力强。■ 安装方式灵活，有PCB方式，又有连线方式。主要规格输入输出负载(Ω)精度相位差线性范围10(40)A10mA≤200.1/0.2/0.5<5ˊ5%~400%10(60)A10mA≤200.1/0.2/0.5<5ˊ5%~600%5(40)A5mA≤200.1/0.2/0.5<5ˊ5%~800%20(100)A20mA≤200.1/0.2/0.5<5ˊ5%~500%15(60)A10mA≤200.1/0.2/0.5<5ˊ5%~400%5(30)A5mA≤200.1/0.2/0.5<5ˊ5%~600%20(80)A10mA≤200.1/0.2/0.5<5ˊ5%~400%5(20)A5mA≤200.1/0.2/0.5<5ˊ5%~400%10(100)A10mA≤200.1/0.2/0.5<5ˊ5%~1000%
