促销，优质，滤波器，UU9.8-40mH,共模电感器
| 价 格： | 1.00 | |
| 应用范围： | 滤波 | |
| 种类： | 共模电感 | |
| 品牌： | 国产 | |
| 型号： | UU9.8 | |
| 封装形式： | 插件电感 | |
| 绕线形式： | 小型固定式 | |
| 导磁体性质： | 磁芯 | |
| 磁芯形状： | 长方形 | |
| 工作频率： | 中频 | |
| 安装方式： | 立式 | |
| 骨架材料： | 塑料 | |
| 品质因数Q： | 12 | |
| 电感量： | 40（mH） | |
| 允许误差： | 10 | |
| 感抗XL： | 0（Ω） | |
| 额定电流： | 1000（mA） | |
| 分布电容： | 0（F） | |
| 标称电压： | 100（V） |
dzsc/18/9631/18963147.jpg
dzsc/18/9631/18963147.jpg
dzsc/18/9631/18963147.jpg
dzsc/18/9631/18963147.jpg
dzsc/18/9631/18963147.jpg
dzsc/18/9631/18963147.jpg
共模电感实质上是一个双向滤波器：一方面要滤除信号线上共模电磁干扰，另一方面又要抑制本身不向外发出电磁干扰，避免影响同一电磁环境下其他电子设备的正常工作。
我们常见的共模电感的内部电路示意图，在实际电路设计中，还可以采用多级共模电路来更好地滤除电磁干扰。
此外，在主板上我们也能看到一种贴片式的共模电感，其结构和功能与直立式共模电感几乎是一样的。
共模电感的滤波电路，La和Lb就是共模电感线圈。
这两个线圈绕在同一铁芯上，匝数和相位都相同(绕制反向)。
这样，当电路中的正常电流流经共模电感时，电流在同相位绕制的电感线圈中产生反向的磁场而相互抵消，此时正常信号电流主要受线圈电阻的影响(和少量因漏感造成的阻尼)；
当有共模电流流经线圈时，由于共模电流的同向性，会在线圈内产生同向的磁场而增大线圈的感抗，使线圈表现为高阻抗，产生较强的阻尼效果，以此衰减共模电流，达到滤波的目的。
事实上，将这个滤波电路一端接干扰源，另一端接被干扰设备，则La和C1，Lb和C2就构成两组低通滤波器，可以使线路上的共模EMI信号被控制在很低的电平上。
dzsc/18/9631/18963147.jpg
该电路既可以抑制外部的EMI信号传入，又可以衰减线路自身工作时产生的EMI信号，能有效地降低EMI干扰强度。
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈镇松
- 电话：0755-83030320
- 传真：0755-83030320
- 手机：
- QQ ：
质优价廉，插件工字电感220uh，现货，可以散卖。
信息内容：详细规格:http://www.editrobot.com/index.php?Template=page/Template.php&page=page/sql/H_Inductor/produce.php dzsc/18/9677/18967790.jpg在线查看部分产品报价,请登陆:http://www.imfung.com dzsc/18/9677/18967790.jpg登陆该网站，http://www.imfung.com，首页上直接可以查询工字电感报价。杂波消除，RF滤波，输出扼流，EMI／RFI滤波，广泛用于计算机，显示器，彩电及各种电子设备等。 具有储存高，损耗小，价格低。 具体规格有：3x4，4x6，5x7，6x8，7x9，8x10，9x12，10x16，12x16，14x15，15x16等，特殊规格可预订。dzsc/18/9677/18967790.jpgdzsc/18/9677/18967790.jpgdzsc/18/9677/18967790.jpg电感的主要特性参数 2.1 电感量L 电感量L表示线圈本身固有特性，与电流大小无关。除专门的电感线圈（色码电感）外，电感量一般不专门标注在线圈上，而以特定的名称标注。 2.2 感抗XL 电感线圈对交流电流阻碍作用的大小称感抗XL，单位是欧姆。它与电感量L和交流电频率f的关系为XL=2πfL 2.3 品质因素Q 品质因素Q是表示线圈质量的一个物理量，Q为感抗XL与其等效的电阻的比值，即：Q=XL/R。线圈的Q值愈高，回路的损耗愈小。线圈的Q值与导线的直流电阻...

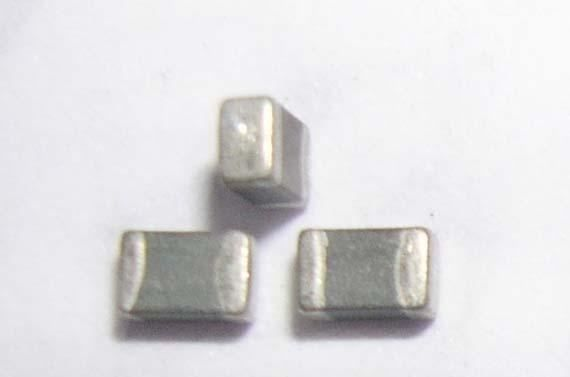

优质(贴片电感)器 0603 22uH 特价
信息内容：dzsc/19/0203/19020324.jpgdzsc/19/0203/19020324.jpgdzsc/19/0203/19020324.jpgdzsc/19/0203/19020324.jpgdzsc/19/0203/19020324.jpgdzsc/19/0203/19020324.jpgdzsc/19/0203/19020324.jpgdzsc/19/0203/19020324.jpghttp://www.imfung.com/贴片电感是先进的多层印刷技术及超细铁氧体制造技术完美的结合物，它设计精巧、性能优越，满足了现代表面贴装技术的需要，是一种新型的片状电感元件，广泛应用于各类通讯设备、办公自动化设备上。 简单介绍我司贴片电感具有以下特点:1.平底表面适合表面贴装。 2、优异的端面强度良好之焊锡性。 3、具有较高Q值，低阻抗之特点。 4. 低漏磁，低直电阻，耐大电流之特点。 5. 可提供编带包装，便于自动化装配 目前主要产品有：SMD功率电感、模压线圈、模压电感、压模电感、注塑电感、贴片电感、功率电感、电感器、可调电感、片式电感、大功率电感、大电流电感等系列产品。产品广泛应用于数码产品、PDA、笔记本电脑、移动电话、网络通信、显卡、液晶背光源、电源模块、汽车电子、安防产品、办公自动化、家庭电器、对讲机、电子玩具、运动器材及医疗仪器等。dzsc/19/0203/19020324.jpgdzsc/19/0203/19020324.jpgdzsc/19/020...
