供应XGN15-12型高压断路器柜，可配VS1或VD4断路器
| 价 格： | 35000.00 | |
| 型号/规格： | XGN15-12 | |
| 品牌/商标： | 紫光电气 |
XGN15-12配真空断路器 SF6断路器柜体结构
| 配断路器的环网柜主要用于环网供电系统内作主电源、备用电源的进线柜以及双电源供电系统的中间分段柜。 | dzsc/18/9625/18962566.JPG | ||||
| 无论是XGNl5—12Ⅱ，XGNl5—12Ⅲ型环网柜均可配装断路器作为主开关，但其外形尺寸略有不同。 | |||||
| 主要特点 | |||||
|
●配装的断路器：ABB原装VD4/S真空断路器 或VD4/M断路器 ABB原装HD4/S SF6断路器 德国ISM永磁真空断路器 |
|||||
|
●自上而下依次为仪表室、母排室．负荷(隔离)开关室断路器室、电缆室。 |
dzsc/18/9625/18962566.JPG | ||||
| ●可根据用户需要配置CT，PT、避雷器、接地开关以及SPAJl40C或CKR系列过流及短路故障继电保护装置。 | |||||
| ●具有可靠的“五防”联锁功能。 | |||||
断路器柜的基本组件
|
VD4/S真空断路器 HD4/S SF6断路器 VD4/S型、HD4/S型断路器是意大利ABB公司专为环网开关柜设计的，其开断容量足以应付个种状态，包括正常投切设备或分支网络的操作以及在特殊情况下开断短路等。 |
|
| 主要特点： | |
|
●体积小，重量轻 ●A、B、C三相纵排列，易安装 ●12KV短路开断电流到31．5KA，额定电流为1250A |
|
|
德国ISM断路器 |
|
|
ISM永磁机构真空断路器是专为配装10KV环网柜设计的，其有二十一世纪高压开关技术水平的高科技产品，具永磁操动机构是一种电子控制、带有在线检测元件、永磁保持的电磁操动机构。 |
|
| ISM永磁机真空开关具有以下特点： | |
|
●体积小、重量轻 ●具有长机械寿命和电气寿命 ●具有快速自动重合功能 ●储存寿命：25年 ●机械寿命：5万次 ●对于有特殊要求的用户机械寿命可达到15万次 ●在规定的作用寿命期间免维护 ●12KV短路开断电流到31．5KA，额定电流为1250A |
dzsc/18/9625/18962566.JPG
|
计量柜 |
|
计量柜用于测量电压、电流及功率，前上门及下门均装专用铅封锁，便于供电部门的铅封。 |
|
电缆提升柜 |
|
提升柜用于电缆与母线的连接，该柜底部有电缆夹，用于固定电缆，可根据用户需要配装 避雷器、带电指示器，在500mm宽柜中可安装电流互感器。 |
|
双电源进线柜 |
|
本设备由两台带电动的负荷开关柜及全套的备自投装置组成，为了实现系统的自动投切功 能，本系统在有无电压判断上除有传统的PT采集电压外，还引入了带电显示器核实模式， 并根据实际情况可将设备整定为下列两种工作方式： |
|
●进线为一主一备 ●两进线互为备用 |
广东紫光电气有限公司
袁小姐：186 6686 2668
李先生：131 1315 0810
电 话：0769-22688801 22688802
传 真：0769-22688848
Q Q：694203949
Q Q：474758779
E-mail：purlux@gdpurlux.com
阿里旺旺： gdzgdq dgpdq
网 址：www.gdpurlux.com
地 址： 广东省东莞市茶山工业园圆中一路A区
- 所属城市：广东 东莞
- [联系时请说明来自维库仪器仪表网]
- 联系人： 李先生
- 电话：0769-22688801
- 传真：0769-22688848
- 手机：13113150810
- QQ ：
供应高压环网柜XGN15-12,厂家直销,提供定制
信息内容：概述: XGN15-12型单元式、模块化六氟化硫环网柜(高压环网柜XGN15-12)是新一代以六氟化硫开关作为主开关而整柜采用空气绝缘的、适用于配电自动化的、既紧凑又可扩允的金属封闭开关设备，具有结构简单、操作灵活，联锁可靠、安装方便等特点，对各种不同的应用场合、不同的用户要求均能提供令人满意的技术方案。 传感技术和保护继电器的采用，加上先进的技术性能及轻便灵活的装配方案，可以完全满足市场不断变化的需求。 XGN15-12型单元式六氟化硫环网柜(高压环网柜XGN15-12)的主开关分别采用FL(R)N36或FL(R)N48型SF6负荷开关、ABB原装SFG型、SHS2型号SF6负荷开关，也可根据用户的需要装配ABB原装VD4／S、HD4／S断路器。 主要用途 XGN15-12型单元式六氟化硫环网柜适用于交流50Hz、12kV的电力系统，广泛应用于工业及民用电缆环网及供电末端工程。 特别适用于以下场所：城市居民区配电、小型二次变电站、开闭所、工矿企业、商场、机场、地铁、风力发电、医院、体育场、铁路、隧道等。 正常使用条件 海拔高度≤1000m；(如有特殊要求可在订货时注明) 环境温度：-35℃～+40℃ ...
ZGS11美式箱变,高低压箱变成套配电设备厂家广东紫光电气

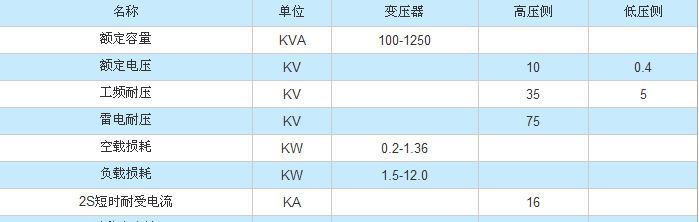

信息内容：ZGS11组合式变压器展示： dzsc/19/3727/19372736.jpg dzsc/19/3727/19372736.jpg dzsc/19/3727/19372736.jpg dzsc/19/3727/19372736.jpg dzsc/19/3727/19372736.jpg dzsc/19/3727/19372736.jpg dzsc/19/3727/19372736.jpg dzsc/19/3727/19372736.jpg ZGS11美式箱变型号说明： 产品结构主要特征： 产品体积小，外形美观。安装、操作、维护方便，运行可靠。 变压器采用三相五柱式结构、绕组联结组别采用Dyn11接法，具有损耗低，噪声小、零序电压自抑制、三相电压互不 干扰、防雷性能好、不平衡负载能力强的特点。 高压侧采用插入式双敏熔丝和后备式熔断器对变压器进行双重保护。 外壳采用优质钢板，经特殊防腐工艺处理，具有良好的抗腐蚀性。 外壳防护等级IP33. 产品用途： 产品适用于城市生活小区、商业中心、工矿企业、建筑场所、油田、道路、码头、机场等用电场所及各种建设工地临时用电场所。 产品使用条件： 海拔不超过1000米。 环境温度 温度：45℃ ...
