供应高速二维激光位移传感器(轮廓扫描仪)RF620HS(DHS)
| 价 格： | 88000.00 | |
| 是否提供加工定制： | 是 | |
| 品牌： | RIFTEK | |
| 型号： | RF620HS(DHS) | |
| 种类： | 位移 | |
| 材料： | 混合物 | |
| 材料物理性质： | 其他 | |
| 材料晶体结构： | 其他 | |
| 制作工艺： | 集成 | |
| 输出信号： | 数字型 | |
| 防护等级： | IP67 | |
| 线性度： | ±0.1...0.2（%F.S.） | |
| 迟滞： | 0.1（%F.S.） | |
| 重复性： | 0.1（%F.S.） | |
| 漂移： | 0.01%FS/℃ | |
| 分辨率： | 128/256/512/1024 |
欧洲位移传感器制造商RIFTEK公司的RF620HS(DHS)系列高速二维激光位移传感器(二维轮廓扫描仪)问世以来，以其极高的性价比久负盛名。这款传感器具有无需控制器的一体化结构，高度方向Z轴线性度可达0.1%，Z轴高度测量范围7-2105mm，X轴宽度测量范围7-1000mm。极限测量范围的采样率为250Hz或500Hz，20%测量范围测量频率高达6510轮廓/秒。可输入外部TTL脉冲触发信号，使多个传感器可以同步输出。工厂针对该款传感器，还提供了用于高速Ethernet以太网数字信号通讯的免费测试软件，DLL动态数据链接库文件，通讯协议，便于技术人员进行应用软件的开发。
主要应用
车轮及钢轨等轮廓及平整度的在线测量；
轮胎、焊缝、汽车门缝等轮廓的在线测量；
高精度物体轮廓、二维位移、三维尺寸的在线测量。
工作原理
传感器的工作是基于光学三角测量原理。半导体激光发生器①发出的光，经透镜②形成X平面光幕，并在物体⑦上形成一条轮廓线③，镜片④收集被物体反射回来的光并将其投影到一个二维CMOS阵列⑤,这样形成的目标物体剖面图形被信号处理器⑥分析处理，轮廓线的长度用X轴计量，轮廓线的高低用Z轴计量。
dzsc/18/9617/18961747.jpg
技术参数表
RF620HS(DHS) | -35 | -65 | -110 | -200 | -300 | -650 | -1450 | C-7 | C-18 | C-35 | C-65 | ||||
Z轴测量范围, mm | 35 | 65 | 110 | 200 | 300 | 650 | 1450 | 7 | 18 | 35 | 65 | ||||
Z轴起始间距SMR, mm | 60 | 50 | 125 | 125 | 165 | 450 | 655 | 30 | 60 | 80 | 115 | ||||
Z轴终点间距EMR, mm | 95 | 115 | 235 | 325 | 485 | 1100 | 2105 | 37 | 78 | 115 | 180 | ||||
线性度, Z轴 | ±0.1…0.15%(Z轴测量范围) | ||||||||||||||
X轴测量范围, mm | 起始宽度 | 20 | 35 | 45 | 65 | 125 | 190 | 380 | 7 | 12 | 16 | 25 | |||
终点宽度 | 30 | 55 | 70 | 135 | 240 | 420 | 1000 | 8 | 16 | 25 | 40 | ||||
线性度, X轴 | 0.2%(X轴测量范围) | ||||||||||||||
分辨率, X轴,点/轮廓 | 128或256或512或1024 | ||||||||||||||
采样率,极限测量范围 | HS~250Hz(轮廓/秒)，DHS~500Hz(轮廓/秒)， | ||||||||||||||
轮廓线频率 | HS | ~3250轮廓/秒, 3328000点/秒 | DHS | ~6510轮廓/秒, 6666240点/秒 | |||||||||||
激光器类型 | 红色半导体激光,功率15mW,波长660nm | ||||||||||||||
输出信号 | 数字 | 以太网Ethernet(波特率50,000,000bit/s) | |||||||||||||
模拟 | 2x(4～20mA) (<150Ω阻抗)或2x(0～10 V) | ||||||||||||||
模拟量输出同步 | 光隔离(Figure 4) | ||||||||||||||
外部输入同步 | 光隔离(Figure 4) | ||||||||||||||
供电电压 | 9-36VDC | ||||||||||||||
功耗 | 2W | ||||||||||||||
防护等级 | IP67 | ||||||||||||||
工作温度 | -10～ 55℃(-30~ 55℃扫描仪内置加热器) | ||||||||||||||
重量(不含电缆) | 450 | 450 | 600 | 600 | 700 | 2000 | 2500 | 350 | 350 | 350 | 350 | ||||
尺寸, Figure# | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | ||||
- 所属城市：上海 上海市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 董星
- 电话：21-64606590
- 传真：21-64606590
- 手机：
- QQ ：

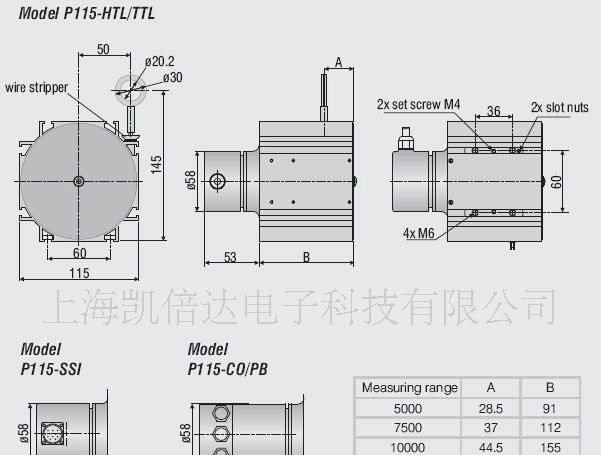

供应大量程拉绳位移传感器P115
信息内容：WDS系列P115拉绳位移传感器是德国MICRO-EPSILON公司生产的大量程产品，采用铝质外壳，量程从3000mm-15000mm，可选电位器P、电压U、电流I、增量编码器HTL/TTL、编码器SSI/PB/CO信号输出。 性能卓越的大量程产品 电位器、电压、电流P/U/I输出WDS-P115 测量范围：3000mm混膜电位器 线性度：±0.1%，分辨率：准无限小WDS-P115 测量范围：4000/5000/7500/10000/15000mm 混膜电位器 线性度：±0.15%，分辨率：准无限小 增量编码器HTL / TTL输出 HTL推挽式:10-30VDC TTL线驱动:5VDCWDS-P115测量范围：5000/7500mm增量编码器线性度：±0.02%，分辨率：0.105mm (9.52pulse/mm)WDS-P115测量范围：10000/15000mm增量编码器线性度：±0.01%，分辨率：0.105mm (9.52pulse/mm) 编码器SSI / Profibus / CANopen输出WDS-P115 测量范围：5000/7500mm编码器线性度：±0.02%，分辨率：0.038mmWDS-P115测量范围：10000/15000mm编码器线性度：±0.01%，分辨率：0.038mm 其余指标最小收绳力：4-8N (根据不同量程)拉绳力：8-25N(根据不同量程)绳索加速度： 3-6g (根据不同量程)防护等级：IP65工作温度：-20…80℃测量绳：不锈钢外裹尼龙绳...

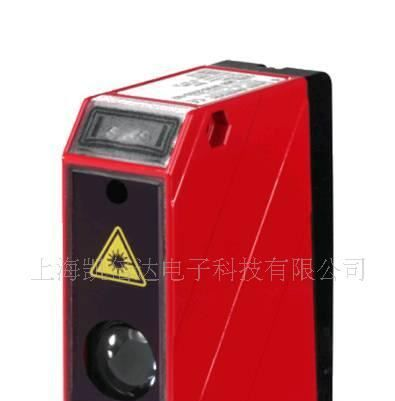

供应ODSL96B/M-2000激光位移传感器
