零序电流互感器 250A/5A
| 价 格： | 10.00 | |
| 应用范围： | 测量 | |
| 种类： | 电流互感器 | |
| 品牌： | 凯越 | |
| 型号： | 零序 | |
| 封装形式： | 普通电感 | |
| 绕线形式： | 单层密绕式 | |
| 导磁体性质： | 铁芯 | |
| 磁芯形状： | 罐形 | |
| 工作频率： | 低频 | |
| 安装方式： | 卧式非密封 | |
| 骨架材料： | 其他 | |
| 允许误差： | 0.5 | |
| 感抗XL： | 0.2（Ω） | |
| 额定电流： | 150（mA） | |
| 分布电容： | 1kv（F） | |
| 标称电压： | 660（V） |
零序电流互感器，户内装置，在额定频率50-60Hz、0.5-0.66kv及以下的交流线路中作测量、电能及继电保护之用。符合GB-1208标准
外壳，所有外壳均用ABS阻燃料材料制造，阻燃符合UL-94V0标准。
绝缘等级：E级。
环境温度：-20℃ 45℃。
储存温度：-50℃ 80℃
测试电压：4Kv 50Hz 1min
工作频率：50Hz/60Hz
额定二次电流：5A或1A
额定负载：1VA 1.5VA 2.5VA 3.75VA 5VA 7.5VA 10VA 12.5VA 15VA 20VA 30VA 45VA 60VA精度等级：0.5级用于的测量（如电度表）1.0级用于一般的配电盘仪器的测量，3.0级用于非要求的测量。
连接；二次接线的两个端子各有一个接线点，用M4或M5的螺丝紧固。
配件：端子保护盖用于电业部门进行铅封，此操作符合DIN57106标准的VGB4保护作用。
安装支持:螺丝和夹持件用于汇流排的安装紧固。
2、互感器型号含义：
L：电流互感器
M：穿心式
Z：浇注式
K：塑壳式
J：加大容量
3、以上系列电流互感器铁芯为圆环铁芯。二次线圈由浇注，塑壳绝缘，中间穿孔可通过一次母线或缠绕软电缆。
4、互感器适用环境条件：
（l）、海拔高度不超过1000m；
（2）、周围介质温度为-5℃-40℃
（3）、空气相对湿度少于85％。
二、技术参数
（l）、额定电压 500－660V；
（2）、额定频率 50－60Hz；
（3）、额定二次电流；5A
（4）、绝缘电阻≥10MΩ
（5）、耐压试验 3KV／lmin
（6）、误差要求（JJG313-94）
注：额定负荷为5VA或10VA的电流互感器，其下限负荷为3.75VA对于额
定负荷为15VA、20VA的，其下限负荷为额定负荷1/4，功率因素COSφ=0. 8。
三、安装使用及维护
（l）、互感器可垂直水平安装
（2）、连接到二次仪表和（继电器的连按线其铜截面应不＜2.5平方毫米，（铝线应增大）。二次端子标有S1和S2，同名端的判断即为当一次电流从P1端流向P2端时，二次电流从“S1”端经过所连接的仪表或继电器等流回“S2”
（3）、当一次绕组通有电流时，二次绕组不得开路，以防高电压。
（4）、互感器储存处应干燥，长期储存应用纸箱或木箱包装，如保存期超过一年，应进行绝缘电阻、工频耐压试验，若有变化要进行干燥外理。
- 所属城市：福建
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈少芳
- 电话：
- 传真：
- 手机：
- QQ ：

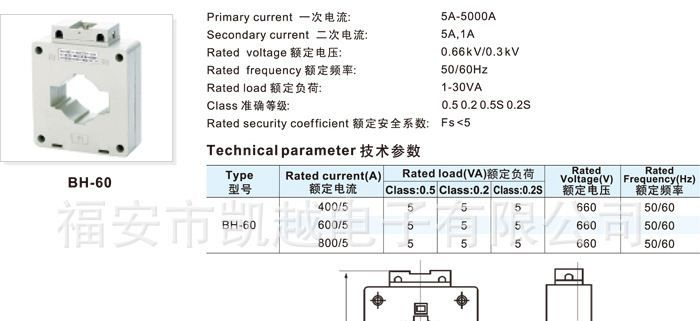

电流互感器BH-0.66系列 800A/5A
信息内容：电力系统中广泛采用的是电磁式电流互感器(以下简称电流互感器)，它的工作原理和变压器相似。电流互感器的原理接线。电流互感器的特点是： (1)一次线圈串联在电路中，并且匝数很少，因此，一次线圈中的电流完全取决于被测电路的负荷电流．而与二次电流无关；(2)电流互感器二次线圈所接仪表和继电器的电流线圈阻抗都很小，所以正常情况下，电流互感器在近于短路状态下运行。电流互感器一、二次额定电流之比，称为电流互感器的额定互感比：kn=I1n/I2n因为一次线圈额定电流I1n己标准化，二次线圈额定电流I2n统一为5(1或0.5)安，所以电流互感器额定互感比亦已标准化。kn还可以近似地表示为互感器一、二次线圈的匝数比，即kn≈kN=N1/N2式中N1、N2为一、二线圈的匝数。电流互感器的作用就是用于测量比较大的电流。dzsc/18/9637/18963794.jpg 可提供各种型号低频电流互感器加工生产。联系方式：陈先生手机：13515066111
