您所在的位置:仪器仪表网> 电子元器件>供应3216功率贴片

供应3216功率贴片

价 格: 面议
应用范围:滤波
种类:电感线圈
品牌/商标:鸿元
型号/规格:SMDE321618,322520,453226,575047
封装形式:功率电感
绕线形式:多层平绕式
导磁体性质:铁氧体磁芯
磁芯形状:长方形
工作频率:高频
安装方式:贴片式
骨架材料:铁氧体
品质因数Q:30
电感量:330,470,560,680,820,1000(mH)
额定电流:500(mA)

产品简述高频、高Q值、高可靠性、搞电磁干扰。
详细资料

图示和尺寸:(单位mm)



 dzsc/18/9597/18959759.jpgdzsc/18/9597/18959759.jpg

品号

A(mm)

B(mm)

C(mm)

D(mm)

E(Min)

F(Min)

SMDE321618

3.2±0.3

1.6±0.2

2.3±0.2

1.8±0.2

0.7

0.7

SMDE322520

3.2±0.3

2.5±0.2

2.5±0.2

2.0±0.4

0.9

1.3

SMDE453226

4.5±0.3

3.2±0.2

3.6±0.2

2.6±0.4

1.2

1.6

SMDE575047

5.7±0.3

5.0±0.3

5.0±0.3

4.7±0.5

1.3

1.7

特征:

高频、高Q值、高可靠性、搞电磁干扰。

无铅环保。

品号说明:

       SMDE 453226 – 101 M

       1     2      3  4

1. 产品类型:贴片SMDE类型。

2. 款式:铁芯尺寸。
3. 电感值:例如 : 101表示 100 uH。
4. 电感容许公差:J: 5% ; K : 10% ; M: 20%。

电感量和额定电流范围:

SMDE321618      0.15 ~ 100uH     250mA ~ 45mA

SMDE322520      0.1 ~ 560uH         700mA ~ 40mA

SMDE453226      1.0 ~ 2200uH     500mA ~ 30mA

SMDE575047     0.12 ~ 10000uH   6000mA ~ 50mA

特性:

1. 对产品加额定电流,其电感值变化不能低于其原始值的80%,温度上升不能超过50度。

2. 工作温度: -20oC 至 80oC。



测试仪器:



L:HP4284A 或 HP4285A LCR表。
DCR:毫欧表。

电气特性于25oC测试。



应用:

手机,室内无线电话。

环球定位系统。

无线传输产品。

电脑及网络周边产品。

鸿元电子品质及价格优势供应产品:陶瓷绕线贴片电感叠层电感色环电感工字电感、穿心磁珠。

欢迎定制特殊规格电感器件!

品质保证、价格优惠、全新环保!

网上报价仅供参考,价格因具体参数有异,详情请咨询。



陈江华小姐(销售部经理助理)

  •      话:86 0760 86228884
  • 移动电话:13715589016
  • Q     Q :   1219924106
  •     真:86 0760 87790800
  •     址:广东省中山市沙溪镇隆兴中路

中山市沙溪镇鸿元电子厂
公司信息未核实
  • 所属城市:广东 中山
  • [联系时请说明来自维库仪器仪表网]
  • 联系人: 张智
  • 电话:0760-86228884
  • 传真:0760-86228884
  • 手机:
  • QQ :
公司相关产品

供应屏蔽电感(图)

信息内容:

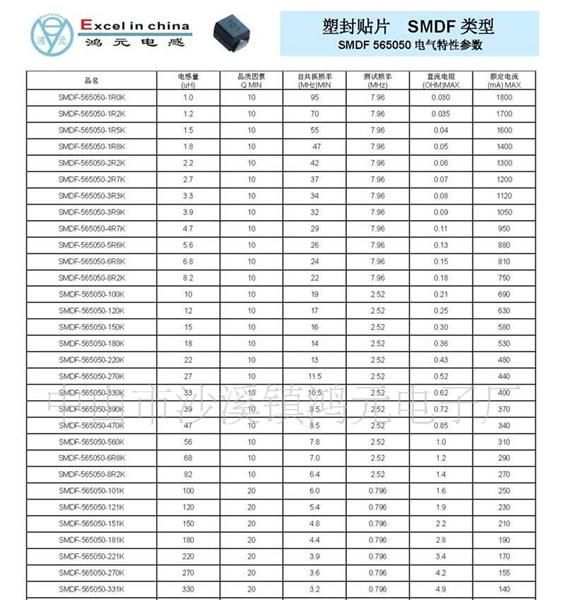

dzsc/18/9601/18960196.jpgdzsc/18/9601/18960196.jpg鸿元电子品质及价格优势供应产品:陶瓷绕线贴片电感、叠层电感、色环电感、工字电感、穿心磁珠。欢迎定制特殊规格电感器件!品质保证、价格优惠、全新环保!网上报价仅供参考,价格因具体参数有异,详情请咨询。陈江华小姐(销售部经理助理)在线洽谈电 话:86 0760 86228884移动电话:13715589016传 真:86 760 87790800地 址: 中国 广东 中山市沙溪镇隆兴中路52号邮 编: 528471公司主页:http://www.hzyhchenping.com.cnhttp://www.chinacoil.comhttp://hzyhchenping.cn.alibaba.com
