价 格: | 0.35 | |
加工定制: | 是 | |
种类: | 发光二极管 | |
是否进口: | 是 | |
品牌/商标: | 国产 | |
型号/规格: | 10MM发射管 | |
材料: | 镓(Ga) | |
主要参数: | 波段:845-855 | |
用途: | 红外发射 | |
封装材料: | 树脂封装 | |
LED封装: | 有色散射(D) | |
封装形式: | 直插型 |
深圳市伟明五金电子有限公司是以超高亮红、黄、兰、绿、白、紫发光二极管、850nm及940nm红外发射管、光敏接收管、食人鱼、大功率等直插式和贴片式发光二极管为主,集开发、生产、销售全系列发光二极管为一体的生产厂家,公司主要技术人员拥有十多年LED封装与开发技术能力,将更好的优质产品提供给国内外客户使用。
公司采用国外之自动沾胶、自动检测、全自动分光分色仪,大大提高产品品质以及生产产能,同时公司通过ISO9001质量体系认证,产品经过SGS环保认证,符合ROHS要求,能够满足客户对产品的要求,以此提升公司产品的竞争力。我们期望不断研发创新,以保证一流产品广泛应用到各个领域中,让全世界人类生活更加精彩。
本公司的红外线发射管电性稳定、灵敏度高、品种齐全、性价比高,能满足广大客户的需求,广泛应用于红外监视系统、报警系统、远距离控制系统等领域。
电压:1.2~1.6V,每0.2V一档 漏电流控制在5V 5uA以内
发射距离:30~80M,依客户要求选择
胶体颜色:水透明、蓝透明、黑胶体、有色扩散等
发射角度:有10º、20º、30º、40º.....120º(依客户需求定做)
Absolute Maximum Ratings (Ta=25℃)
Parameter | Symbol | Rating | Unit |
Continuous Forward Current | IF | 40 | mA |
Peak Forward Current | IFP | 1 | A |
Reverse Voltage | VR | 5 | V |
Operating Temperature | Topr | -40 ~ 85 | ℃ |
Storage Temperature | Tstg | -40 ~ 85 | ℃ |
Soldering Temperature | Tsol | 260 | ℃ |
Power Dissipation at25℃Free Air Temperature | Pd | 80 | mW |
Notes:*1:IFPConditions--Pulse Width≦100μs and Duty≦1%.
*2:Soldering time≦5 seconds.
Electro-Optical Characteristics (Ta=25℃)
Parameter | Symbol | Condition | Min | Typ | Max | Unit |
Radiant Intensity | IE | IF=20mA | 7.8 | 15 | -- | mW/sr |
Radiant Intensity | IE | IF=100mA Pulse Width≦100μs ,Duty≦1% | -- | 140 | -- | mW/sr |
Radiant Intensity | IE | IF=1A Pulse Width≦100μs ,Duty≦1% | -- | 950 | -- | mW/sr |
Peak Wavelength | λp | IF=20mA | -- | 850 | -- | nm |
Spectrial Bandwidth | Δλ | IF=20mA | -- | 45 | -- | nm |
Forward | VF | IF=20mA |
| 1.45 | 1.65 | V |
Forward | VF | IF=100mA Pulse Width≦100μs ,Duty≦1% | -- | 1.8 | 2.40 | V |
Forward Voltage | VF | IF=1A Pulse Width≦100μs ,Duty≦1% | -- | 4.1 | 5.25 | V |
Reverse Current | IR | VR=5V | -- | -- | 10 | μA |
本公司长期有生产各类指示灯:F3有边无边白发红、绿、黄、蓝、紫、橙。F3有边无边红发红、绿发绿、橙发橙、蓝发蓝。F5橙发橙,红发红、绿发绿等!另有:234、257各型号指示灯!欢迎客户来电洽谈合作!联系方式:电话:0755-27173169 27554583传真:0755-27554582联系人:郑先生手机:13613081158 15323421376QQ:651130900

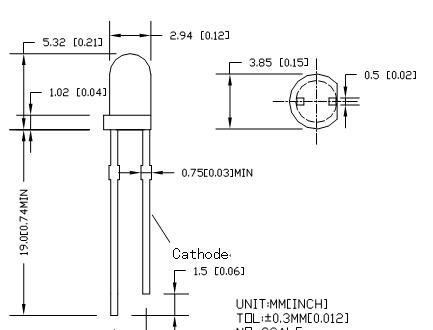

光电参数(Ta=25℃)产品型号颜色 波长λp(nm)正向电压VF(V)反向电流IR(UA)发光强度(mcd)发光角度2θ1/2IF=20mAIF=20mAVR=5VIF=20mAIF=20mA3AR2HC白发红630-6351.7-2.1≤10 150-20025 其它参数外形图 单位:mm极限参数 dzsc/18/9613/18961380.jpg功耗PM=100mw正向电流IFM=50mA建议使用电流15 mA-18 mA正向脉冲峰电流IFP=75mA反向电压5V焊接温度260℃(<5S)工作环境温度-25℃-- 85℃储存温度-30℃- 85℃
