CBB21金属膜电容供应商科尼盛
| 价 格： | 500.00 | |
| 品牌/商标： | KNS | |
| 型号/规格： | 684J/630V P=15MM | |
| 介质材料： | 有机薄膜 | |
| 应用范围： | 滤波 | |
| 外形： | 长方形 | |
| 调节方式： | 固定 | |
| 引线类型： | 同向引出线 | |
| 允许偏差： | ±5（%） | |
| 等效串联电阻(ESR)： | /（mΩ） | |
| 标称容量： | 0.646-0.714（uF） | |
| 损耗： | / | |
| 额定电压： | 630（V） | |
| 绝缘电阻： | /（mΩ） | |
| 温度系数： | / |
东莞市科尼盛电子有限公司 DONGGUAN KENISHENG ELECTRONIC CO.,LTD. |
| ||||||||||
CBB21 Metallized Polypropylene Film Capacitor金属化聚丙烯膜电容器 2011-09-02 | |||||||||||
☆Outline Drawing外形图 | |||||||||||
激光打印，本体颜色:枣红色 | |||||||||||
☆Dimensions外形尺寸 | |||||||||||
Item | W ±1.5MM | H ±1.5MM | T ±1.0MM | P ±1. 5MM | d ±0.05MM | L ±1.5MM | |||||
684J/ 630V | 16.5 | 19 | 11.5 | 15 | 0.75 | 22 | |||||
☆Specifications技术要求 | |||||||||||
eference Standard引用标准 | GB10190（IEC384-16） | ||||||||||
Climatic Category气候类别 | 40/85/21 | ||||||||||
Rated Voltage额定电压 | 630VDC | ||||||||||
Capacitance电容量 | 680NF | ||||||||||
Capacitance Tolerance电容量偏差 | J(±5%) | ||||||||||
Voltage Proof耐电压 | 1.6Ur(5S) | ||||||||||
Dissipation Factor损耗角正切 | ≤0.001（20℃1KHz） | ||||||||||
Insulation Resistance绝缘电阻 或时间常数 | CR≤0.33μF ≤25000 MΩ | ||||||||||
CR＞0.33μF ≥7500S（MΩ.μF） | |||||||||||
客户 |
| 样品编号（NO：）KNS201107080001 | |||||||||
制表：唐菲 审核：刘利伟 核准：ANGEL
东莞科尼盛电子有限公司
金属化聚丙烯膜电容器
技术要求Specifiations 规格：CBB21 684J/630V | 外型图Outline Drawing | ||||||||||||||
引用标准 Reference Standard | GB10190(IEC60384-16) |
| |||||||||||||
气候类别 Climatic Category | 40/85/21 | ||||||||||||||
额定电压 Rated Voltage | 630VDC | ||||||||||||||
标称容量 Capacitance | 680NF | ||||||||||||||
容量偏差 Capacitance Tolerance | ±5% | ||||||||||||||
耐电压 Voltage Proof | 1.6Ur(5S) | ||||||||||||||
损耗角正切 Dissipation Factor | ≤0.001 （20℃1KHz） | ||||||||||||||
绝缘电阻 Insulation Resistance | CR≤0.33μF ≤25000 CR＞0.33μF ≥7500S（MΩ.μF） | ||||||||||||||
外形尺寸Dimensions(mm) | |||||||||||||||
Item | W ±1.5MM | H ±1.5MM | T ±1.0MM | P ±1. 5MM | d ±0.05MM | L ±1.5MM |
| ||||||||
684J/ 630V | 16.5 | 19 | 11.5 | 15 | 0.75 | 22 |
| ||||||||
电性能测试Propertytest | |||||||||||||||
No. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |||||
CR( nF ) | 657.8 | 650.0 | 657.5 | 656.0 | 660.6 | 658.8 | 656.4 | 658.1 | 660.4 | 653.3 | |||||
DF(%) | 0.05 | 0.06 | 0.07 | 0.04 | 0.05 | 0.07 | 0.05 | 0.04 | 0.06 | 0.05 | |||||
IR | OK | ||||||||||||||
判定
Result |
合格 | ||||||||||||||
备注 Remark |
| ||||||||||||||
"
- 所属城市：广东 东莞
- [联系时请说明来自维库仪器仪表网]
- 联系人： 薛强
- 电话：0769-82802469
- 传真：0769-83861559
- 手机：13662958961
- QQ ：
点火器专用聚酯膜电容器
信息内容：我公司生产的CL11系列绦纶电容器，采用进口聚酯薄膜为介质、进口铝箔为电极绕制而成，用环氧树脂包封，体积小，重量轻，稳定性好，可靠性高，引线直接点焊于电极，损耗小，广泛用于电视机、收录机、电话机、汽车音响、VCD、DVD、电动玩具及通讯器材、电子仪器等藕合及旁路电路中。产品规格品种多，有50V/63V系列，100V（2A）系列，250V（2E）系列，400V系列，630V系列等。 FEATURES特点.聚酯膜，有感机构，环氧树脂包装 POlyester film,inductive,epoxy resin coating.体积小，重量轻Small size and light weight.引线直径焊于电极，损耗小 Dessipation faxtor is small because the leads are directly welded to electrodes.稳定性好，可靠性高High stability and reliability APPLICATIONS 用途：.广泛用于通讯器材、收录机、电视机、VCD及各种电子设备的直流和脉冲电路中Widely used in DC and pulsating ciruits of communication equipment,radio recorder, TV sets,VCD and various electronic equipments SPECIFICATIONS技术要求:.气候类别CLIMATIC CATEGORY:-55/085/21.额定电压50V、100V、250V、400V、630VRated VOLtage.电容量范围Capatitance range:0.001-0.4...

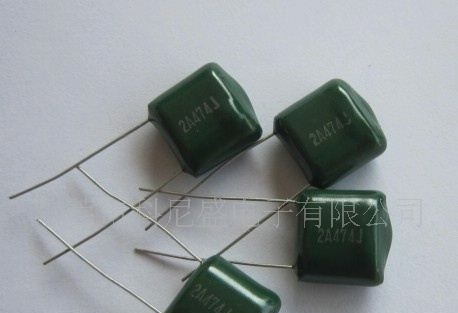

CL11型涤纶电容392
