供应1608贴片磁珠(图)

价格：		1.00
应用范围：		滤波
种类：		电感磁珠
品牌/商标：		鸿元
型号/规格：		1005,1608,2012,3216,3225,4516,4532
封装形式：		贴片电感
绕线形式：		小型固定式
品质因数Q：		14
电感量：		1（mH）
允许误差：		10
感抗XL：		154（Ω）
额定电流：		22（mA）
分布电容：		1（F）
标称电压：		4（V）

详细介绍
企业详情

产品简述

SMDB 系列贴片磁珠是用单片无机材料制作的,可限制磁通量之漏损.因而使 EMI 问题最小化。小型贴片形设计。贴片形设计使SMDB贴片磁珠很适宜自动安装。高焊锡耐热高品质的端子适应流焊和回流焊。 SMDB高频系列阻抗性,适用於高速信号线

详细资料

图示和尺寸：（单位mm）

dzsc/18/9573/18957336.jpgdzsc/18/9573/18957336.jpg

品号	A(mm)	B(mm)	C(mm)	D(mm)	英制
SMDB1005	1.0±0.2	0.5±0.2	0.5±0.2	0.25±0.2	0402
SMDB1608	1.6±0.2	0.8±0.2	0.8±0.2	0.3±0.1	0603
SMDB2012	2.0±0.2	1.2±0.2	0.9±0.2	0.4±0.2	0805
SMDB3216	3.2±0.2	1.6±0.2	1.1±0.2	0.5±0.3	1206
SMDB3225	3.2±0.2	2.5±0.2	1.3±0.2	0.5±0.3	1201
SMDB4516	4.5±0.2	1.6±0.2	1.6±0.2	0.5±0.3	1806
SMDB4532	4.5±0.2	3.2±0.2	1.5±0.2	0.5±0.3	1812

特征：

高可靠性

SMDB 系列贴片磁珠是用单片无机材料制作的,可限制磁通量之漏损.因而使 EMI 问题最小化 ,SMDB贴片磁珠对於不稳定的接地也相当有效。

小型贴片形设计

贴片形设计使SMDB贴片磁珠很适宜自动安装。

高焊锡耐热

高品质的端子适应流焊和回流焊。

明确的高频性

SMDB高频系列阻抗性,适用於高速信号线。

无铅环保

品号说明：

SMDB 1608 110

1 2 3

1. 产品类型：SMDB贴片磁珠。

2. 款式：产品尺寸。
3. 阻抗值：例如:110表示 11 Ω。　

应用：

电脑及其外围设备。

手提电话。

数码像机。

数码电视。

音频设备。

品号	阻抗(OHM)	测试频率(MHz)	直流电阻 (OHM)MAX	额定电流(mA)
SMDB1005050	5	100	0.045	500
SMDB1005070	7	100	0.045	500
SMDB1005110	11	100	0.050	500
SMDB1005190	19	100	0.050	300
SMDB1005260	26	100	0.150	300
SMDB1005310	31	100	0.200	300
SMDB1005360	36	100	0.200	300
SMDB1005600	60	100	0.350	200
SMDB1005800	80	100	0.400	200
SMDB1005121	120	100	0.500	150
SMDB1005151	150	100	0.550	150
SMDB1005181	180	100	0.600	150
SMDB1005221	220	100	0.700	100
SMDB1005301	300	100	0.800	100
SMDB1005501	500	100	1.100	100
SMDB1005601	600	100	1.300	100
SMDB1005801	800	100	1.400	50
SMDB1005102	1000	100	1.600	25
SMDB1005122	1200	100	1.800	25

SMDB1608050	5	100	0.050	1000
SMDB1608090	9	100	0.050	1000
SMDB1608110	11	100	0.050	1000
SMDB1608190	19	100	0.050	1000
SMDB1608260	26	100	0.060	500
SMDB1608310	31	100	0.060	500
SMDB1608600	60	100	0.120	300
SMDB1608700	70	100	0.120	300
SMDB1608800	80	100	0.120	300
SMDB1608101	100	100	0.200	200
SMDB1608121	120	100	0.200	200
SMDB1608151	150	100	0.200	200
SMDB1608181	180	100	0.300	200
SMDB1608221	220	100	0.300	200
SMDB1608301	300	100	0.350	150
SMDB1608501	500	100	0.400	150
SMDB1608601	600	100	0.450	100
SMDB1608801	800	100	0.500	100
SMDB1608102	1000	100	0.600	100
SMDB1608122	1200	100	0.800	100
SMDB1608152	1500	100	0.900	50
SMDB1608202	2000	100	1.200	50

品号	阻抗(OHM)	测试频率(MHz)	直流电阻 (OHM)MAX	额定电流(mA)
SMDB2012090	9	100	0.20	600
SMDB2012110	11	100	0.20	600
SMDB2012190	19	100	0.20	600
SMDB2012260	26	100	0.20	400
SMDB2012310	31	100	0.20	400
SMDB2012310	36	100	0.20	400
SMDB2012600	60	100	0.25	400
SMDB2012700	70	100	0.25	400
SMDB2012800	80	100	0.25	400
SMDB2012101	100	100	0.25	400
SMDB2012121	120	100	0.25	300
SMDB2012151	150	100	0.25	300
SMDB2012181	180	100	0.25	300
SMDB2012221	220	100	0.25	300
SMDB2012301	300	100	0.25	300
SMDB2012501	500	100	0.35	200
SMDB2012601	600	100	0.40	200
SMDB2012801	800	100	0.40	150
SMDB2012102	1000	100	0.45	100
SMDB2012122	1200	100	0.60	100
SMDB2012152	1500	100	0.80	100
SMDB2012202	2000	100	0.90	50
SMDB2012222	2200	100	1.00	50
SMDB2012252	2500	100	1.20	50
SMDB2012302	3000	100	1.4	50

SMDB3216190	19	100	0.20	500
SMDB3216260	26	100	0.20	500
SMDB3216310	31	100	0.20	500
SMDB3216600	60	100	0.30	400
SMDB3216700	70	100	0.30	400
SMDB3216800	80	100	0.30	300
SMDB3216101	100	100	0.30	300
SMDB3216121	120	100	0.30	300
SMDB3216151	150	100	0.30	300
SMDB3216181	180	100	0.30	300
SMDB3216221	220	100	0.30	300
SMDB3216301	300	100	0.30	300
SMDB3216501	500	100	0.30	200
SMDB3216601	600	100	0.30	200
SMDB3216801	800	100	0.30	200
SMDB3216102	1000	100	0.30	200
SMDB3216122	1200	100	0.50	100
SMDB3216152	1500	100	0.60	100
SMDB3216202	2000	100	0.60	100
SMDB3216252	2500	100	0.80	100
SMDB3216302	3000	100	1.00	80

品号	阻抗(OHM)	测试频率(MHz)	直流电阻 (OHM)MAX	额定电流(mA)
SMDB3225190	19	100	0.20	500
SMDB3225260	26	100	0.20	500
SMDB3225310	31	100	0.20	500
SMDB3225600	60	100	0.30	400
SMDB3225700	70	100	0.30	400
SMDB3225800	80	100	0.30	300
SMDB3225900	90	100	0.30	300
SMDB3225121	120	100	0.30	300
SMDB3225151	150	100	0.30	300
SMDB3225221	220	100	0.30	300
SMDB3225301	300	100	0.30	300
SMDB3225501	500	100	0.30	200
SMDB3225601	600	100	0.30	200
SMDB3225801	800	100	0.30	200
SMDB3225102	1000	100	0.30	200
SMDB3225122	1200	100	0.50	100
SMDB3225152	1500	100	0.60	100
SMDB3225202	2000	100	0.60	100

SMDB4516600	60	100	0.02	6000
SMDB4516750	75	100	0.03	3000
SMDB4516800	80	100	0.05	3000
SMDB4516121	120	100	0.08	2000
SMDB4516151	150	100	0.10	2000

SMDB4532700	70	100	0.02	6000
SMDB4532800	80	100	0.02	6000
SMDB4532121	120	100	0.04	5000
SMDB4532151	150	100	0.06	5000

鸿元电子品质及价格优势供应产品：陶瓷绕线贴片电感、叠层电感、色环电感、工字电感、穿心磁珠。

欢迎定制特殊规格电感器件！

品质保证、价格优惠、全新环保！

网上报价仅供参考，价格因具体参数有异，详情请咨询。

联系人：王杰 13715552005

电话：0760-87398958

传真：0760-87790800

QQ：369541519

邮箱：chinacoil@126.com

网址：www.chinacoil.com

中山市沙溪镇鸿元电子厂

公司信息未核实

所属城市：广东中山
[联系时请说明来自维库仪器仪表网]
联系人： 张智
电话：0760-86228884
传真：0760-86228884
手机：
QQ ：

公司相关产品

供应3216 3225 工字型贴片电感(图)

信息内容：

鸿元电子优势产品！鸿元电子厂西南销售办是中山市鸿元电子厂在四川成都设立的直属机构，是集服务与销售为一体的综合性办事处。中山市鸿元电子厂座落于珠江三角洲孙中山先生的故里，工厂下设湖南生产基地。鸿元电子品质及价格优势供应产品：陶瓷绕线贴片电感、叠层电感、色环电感、工字电感、穿心磁珠。欢迎定制特殊规格电感器件！品质保证、价格优惠、全新环保！联系人：陈美13715570351 直线电话： 0760-86229995 QQ: 763736401鸿元电子网址： http://www.chinacoil.com

详细内容>>

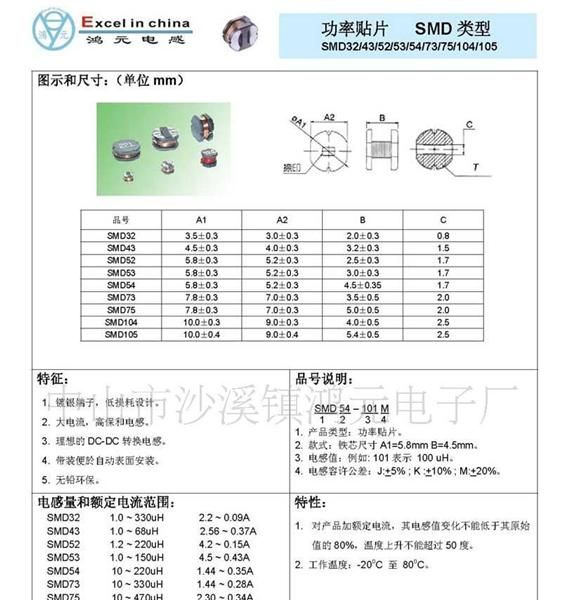

供应环保贴片电感(图)
