供应高分子PTC热敏电阻-JK60-075
| 价 格： | 面议 | |
| 品牌/商标： | PPTC热敏电阻 | |
| 型号/规格： | JK60-075 | |
| 种类： | 保险丝 | |
| 用途： | 电子 | |
| 体积： | 小型 | |
| 电压特性： | 安全电压 | |
| 形状： | 插片式 | |
| 熔断速度： | F/快速 | |
| 执行标准： | 美标 | |
| 自动复位功能： | 有 | |
| 电压： | 60（V） | |
| 电流： | 40（A） | |
| 保持电流： | 0.75（A） | |
| 动作温度： | 85（℃） | |
| 温控范围： | 85（℃） |
JK系列高分子PTC自复保险丝
(JINKE-Polymer PTC Resettable Fuses)产品介绍
JK系列高分子PTC自复保险丝（JINKE-Polymer PTC Resettable Fuses）是新一代过流保护产品，功能相当于可自动回复并可重复使用的保险丝，用于电路中保护电路不被大电流损坏，具有可自动回复、安全性高、回复时间短、耐强电流特性好及体积小等优点。产品根据不同的额定工作电压（Operating Voltage:6V - 600V）、维持电流（Holding Current:20mA – 14.1A）及形状共分为十大类、近百种规格。可应用于通信交换机、总配线架、计算机鼠标、键盘、微型电机、变压器、音响、电池（组）及其它电器设备和电路中，起过电流保护作用。
JK60系列高分子PTC自复保险丝
JK60系列PTC自复保险丝额定工作电压为60V、额定维持电流为50mA -5A。这一系列的自复保险丝适用于额定工作电压Vmax≤60V的直流电路中，如灯具、计算机接口、鼠标、键盘、微型电机、变压器、UPS、火警及安全保护系统及其它一些测试、测量设备中。
产品外形：
dzsc/18/9557/18955730.jpg
Figure 1 Figure 2 Figure 3
产品型号及技术参数
Electrical characteristics(25℃)
| Model/PDF | Vmax | Imax | Ih | Rmax | Rmin | Pd | Fig. | Maximum Contour Size(mm) | |||
| A | B | C | D | ||||||||
JK60-005 | 60 | 40 | 0.05 | 20.0 | 12.0 | 0.30 | 1 | 5.0 | 8.5 | 3.1 | 5.10 |
JK60-010 | 60 | 40 | 0.10 | 7.50 | 2.50 | 0.38 | 1 | 5.50 | 9.5 | 3.1 | 5.10 |
JK60-017 | 60 | 40 | 0.17 | 5.21 | 2.84 | 0.48 | 1 | 7.40 | 12.7 | 3.1 | 5.10 |
JK60-020 | 60 | 40 | 0.20 | 2.84 | 1.83 | 0.41 | 1 | 7.40 | 12.7 | 3.1 | 5.10 |
JK60-025 | 60 | 40 | 0.25 | 1.95 | 1.25 | 0.45 | 1 | 7.40 | 12.7 | 3.1 | 5.10 |
JK60-030 | 60 | 40 | 0.30 | 1.36 | 0.88 | 0.49 | 1 | 7.40 | 13.0 | 3.1 | 5.10 |
JK60-040 | 60 | 40 | 0.40 | 0.88 | 0.55 | 0.56 | 2 | 7.40 | 13.5 | 3.1 | 5.10 |
JK60-050 | 60 | 40 | 0.50 | 0.79 | 0.50 | 0.77 | 2 | 7.60 | 13.5 | 3.1 | 5.10 |
JK60-065 | 60 | 40 | 0.65 | 0.50 | 0.31 | 0.88 | 2 | 9.40 | 14.5 | 3.1 | 5.10 |
JK60-075 | 60 | 40 | 0.75 | 0.42 | 0.25 | 0.92 | 2 | 10.2 | 15.2 | 3.1 | 5.10 |
JK60-090 | 60 | 40 | 0.90 | 0.33 | 0.20 | 0.99 | 2 | 11.2 | 15.8 | 3.1 | 5.10 |
JK60-110-y | 60 | 40 | 1.10 | 0.27 | 0.15 | 1.50 | 1 | 12.8 | 18.0 | 3.1 | 5.10 |
JK60-110-f | 60 | 40 | 1.10 | 0.27 | 0.15 | 1.50 | 3 | 13.0 | 18.0 | 3.1 | 5.10 |
| JK60-135 | 60 | 40 | 1.35 | 0.21 | 0.12 | 1.70 | 1 | 14.5 | 19.6 | 3.1 | 5.10 |
JK60-160 | 60 | 40 | 1.60 | 0.16 | 0.09 | 1.90 | 1 | 16.3 | 21.3 | 3.1 | 5.10 |
JK60-185 | 60 | 40 | 1.85 | 0.14 | 0.08 | 2.10 | 1 | 17.5 | 22.9 | 3.1 | 5.10 |
JK60-250 | 60 | 40 | 2.50 | 0.10 | 0.05 | 2.50 | 1 | 20.8 | 26.4 | 3.1 | 10.2 |
JK60-300 | 60 | 40 | 3.00 | 0.08 | 0.04 | 2.80 | 1 | 23.9 | 30.0 | 3.1 | 10.2 |
JK60-375 | 60 | 40 | 3.75 | 0.07 | 0.03 | 3.20 | 1 | 27.2 | 31.8 | 3.1 | 10.2 |
| JK60-500 | 60 | 40 | 5.00 | 0.02 | 0.03 | 4.20 | 1 | 27.2 | 31.8 | 3.1 | 10.2 |
保持电流（I H）：25℃静止空气环境中不触发PPTC自复保险丝突越的电流。
触发电流（I T）：25℃静止空气环境中PPTC自复保险丝从低阻抗转为高阻抗的最小电流。
电压（V max）：PPTC自复保险丝能承受的工作电压。
电流（I max）：P35倍PTC自复保险丝能承受的电流。
动作时间（T trip）：指定电流下的动作时间。
动作功率（Pd typ）：25℃环境温度时PPTC自复保险丝动作状态下的消耗功率。
最小电阻（R min）：25℃ 温度条件下最小零功率电阻。
电阻（R max）：25℃ 温度条件下零功率电阻。
电路用途：电路过流过温保护。
优 点：可以重复使用。无须更换。体积小，反应迅速。
工作原理：电路正常工作时，自恢复保险丝元件的零功率内阻很小，就相当于一根导线串联于电路中，不造成阻抗；当电路发生短路时，自恢复保险丝元件内阻迅速变大。形成高阻抗状态，从而阻断故障电流，有效地保护故障电路。待电路故障排除后，自恢复保险丝元件的内阻又恢复至电路正常工作状态下的低阻状态，导通电路。
特 性：故障电流越大，自恢复保险丝元件的反应速度越快。
常应用于：
在一些电器配件产品中的应用。比如说：电源供应器、充电器、电子变压器、玩具车上的微型马达、节能灯等。用于电路输出保护。（玩具中的应用：防止因马达卡死，导致的电路短路。）
在电脑及周边产品中的应用。比如说磁碟机、笔记本电脑、USB埠、台式机主板、网卡的接口端等等。防止故障电流损坏电路及周边敏感元件。
在电信行业中的应用。比如说：交换机、用户终端设备、总配线架保安单元等。防止雷击引起的次级电路损坏。
在一般电器产品中的应用。比如说：卫星机顶盒产品、火警设备中的一系列产品中、音响的扬声器电路中等。（用于音响：防止高低音转换时产生的大电流损坏扬声器件）
在电池上的应用。比如说：锂电池、可充电锂电池组及新品电池中，防止因能量大，对于可以引起的过热或过电流的情况。
在汽、摩电子产品中的应用。比如说：汽车线束、摩托车线束、点烟器、电动玻璃升降器、电动座椅、雨括器、汽车灯具及汽车电路中的应用。（可以代替部分一次性保险丝及汽车保险丝，由于自恢复保险丝元件的可恢复性，安装于汽车内部的不便于拆装位子，）
其他一些电子产品中的应用
生产，别人没有，我有；别人有的，我精！
深圳桑海科技愿与您一起学习成长，一起奋斗辉煌！商祺！
《联系人：彭进-13823609059 - QQ:23144964 - MSN:szshkj1@hotmail.com - E-Mail:customer@sanghaikj.com》
高分子PTC自复保险丝
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 彭进
- 电话：755-81752716
- 传真：755-81752716
- 手机：
- QQ ：
贴片型自恢复保险丝SMD1206-005
信息内容：名称：SMD1206贴片保险丝系列的产品详细介绍： 贴片0805 1206 1812 2920系列

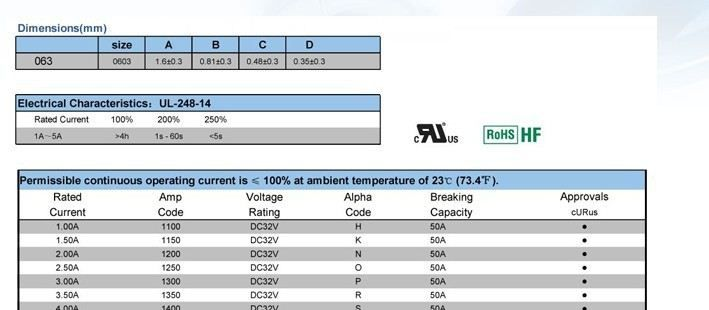

贴片一次性保险丝061/0603（1A--5A)
