磁致伸缩位移传感器|广东磁致伸缩位移传感器厂家|OEM
| 价 格： | 1.00 | |
| 材料： | 金属 | |
| 种类： | 位移 | |
| 加工定制： | 是 | |
| 防护等级： | IP67 | |
| 材料物理性质： | 半导体 | |
| 型号： | SFMS | |
| 线性度： | ＜±0.05%F.S（最小±50um）（%F.S.） | |
| 迟滞： | ＜0.02%F.S（%F.S.） | |
| 重复性： | ＜±0.002%F.S（%F.S.） | |
| 分辨率： | 0.0015%F.S/25um | |
| 品牌： | soway | |
| 输出信号： | 模拟型 | |
| 制作工艺： | 集成 | |
| mailName： | mailName |
dzsc/18/9547/18954767.jpg
磁致伸缩位移传感器详细介绍：
一、产品概述
磁致伸缩传感器是利用磁致伸缩原理开发的高精度位置测量传感器，用来测量直线位移和液位。，于采用非接触连续测量方式，产品使用寿命长、环境适应性强、不需要定期维护，量输出，重启无须重归调零位。具有高精度，高稳定性，高可靠性，高重复性。支持电流、电压、SSI、Modbus、Profibus等多种输出方式，适用于环境恶劣工业场合对位置、液位的测量、控制、检测要求。SDMS系列广泛应用于石油、钢铁、化工、港口、机械、食品等恶劣环境的工业场合，是高精度位移控制的；
二、产品特点
1) 高精度 0.05%FS
2) 坚固耐用，全封闭设计
3) 抗干扰能力，较低的工作电流
4) 受温度变化，时间漂移影响小
5) 非接触式测量，无磨损
6) 零点可调范围为满量程
7) 支持两个位置同时测量
8) 具有输入电源反向极性保护
三、产品应用
1) 油缸、气缸、液压缸位置检测
2) 油罐、药罐、水库等液位测量
3) 阀门、闸门开度检测
4) 机械设备移动位置反馈
5) 注塑机模板定位与监测
6) TRT 高炉煤气余压透平发电设备
四、性能参数
参数 | SDMS系列模拟输出磁尺 | SDMS系列数字输出磁尺 | ||
供电电压 | DC24V | |||
测量对象 | 可测1~2个位置量 | 可测1~3个位置量 | ||
量程范围 | 80mm~5000mm | |||
输出信号 | 电压0-5VDC或0-10VDC | MODBUS | SSI | |
电流0-20mA或4-20mA | ||||
负载能力 | 电压信号输出负载＞5KΩ，电流信号输出负载600KΩ | 可组网32台磁尺 | 点对点 | |
非线性误差 | ＜±0.05%F.S（最小±50um） | |||
重复性误差 | ＜±0.002%F.S | |||
分辨率 | 采用16BitD/A转换，0.0015%F.S | 25um | ||
迟滞 | ＜0.02%F.S | |||
工作温度 | -40~ 85℃ | |||
温度系数 | ＜0.007%F.S/℃ | |||
五、电气连接：
模拟输出：
电气连接方式 | 插脚引线说明 | ||||
航空插头 | 直出电缆接线颜色 | 单磁环 | 单磁环带调试接口 | 双位置输出 | |
| Pin1 | 红色 | 供电电源（ ） | 供电电源（ ） | 供电电源（ ） |
Pin2 | 白色 | 信号输出（-） | 信号输出（-） | 信号1输出（-） | |
Pin3 | 蓝色 | 信号输出（ ） | 信号输出（ ） | 信号1输出（ ） | |
Pin4 | 绿色 | NC | RS-485信号B | 信号2输出（ ） | |
Pin5 | 棕色 | NC | RS-485信号A | 信号2输出（-） | |
Pin6 | 裸线 | 屏蔽线 | 屏蔽线 | 屏蔽线 | |
Pin7 | 黑色 | 供电电源（-） | 供电电源（-） | 供电电源（-） | |
数字数出：
电气连接方式 | 插脚引线说明 |
| |||
航空插头 | 直出电缆接线颜色 | MODBUS输出 | SSI输出 | ||
| Pin1 | 红色 | 供电电源（ ） | 供电电源（ ） | |
Pin2 | 白色 | NC |
| ||
Pin3 | 蓝色 | NC |
| ||
Pin4 | 绿色 | RS-485信号B |
| ||
Pin5 | 棕色 | RS-485信号A |
| ||
Pin6 | 裸线 | 屏蔽线 | 屏蔽线 | ||
Pin7 | 黑色 | 供电电源（-） | 供电电源（-） | ||
六、安装步骤
1）、用传感器支架将传感器卡住，并将支架用锁紧螺母固定在传感器上；
2）、将磁环用两个放松垫圈#6和两个专用螺钉M3×16固定在磁环支架上，将磁环装在测杆上，螺钉头部应朝向六方基础座侧；磁环应尽量与测杆同心且无接触，但磁环稍有偏心不会影响传感器的性能；
3）将固定板条紧绕在测杆的最末端，用两个M3×8螺钉和两个M3螺母将固定板条固定在测杆支架上；
4）将整个初装好的传感器套件，按安装要求用相应的螺钉把传感器支架和测杆支架固定的安装现场预定的位置即可。
七、注意事项
1、传感器供电电源要求：输出电压 24VCD±10%，对每个传感器的供电电流必须大于150mA;
2、传感器的屏蔽线电缆走线必须避开大功率机电设备、高压电缆线及有强电磁辐射的场所等；
3、电缆的屏蔽网线必须保持完好无断线，并接到后续设备的地端。
信为科技100%技术专注，致力于生产传感器，打造同行品牌，更多磁致伸缩位移传感器|广东磁致伸缩位移传感器厂家|产品定制及产品服务，请联系：0755-88367005！
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈曼
- 电话：755-88366445
- 传真：755-88366445
- 手机：
- QQ ：
线性位移传感器/直线位移传感器/非接触式位移传感器厂家
信息内容：本公司位于广东，拥有两条传感器生产线，研发生产直线位移传感器、线性位移传感器、非接触式位移传感器，含：磁致伸缩位移传感器以及LVDT差动式位移传感器，为客户提供解决方案、产品选型。十年发展历程，实力雄厚，研发团队欢迎您来电咨询洽谈。15989451936项麟贵。优势：提供解决方案：如果常规品不能满足您的要求，我司研发团队为客户提供解决方案，如产品外观设计、产品安装方式调整、产品结构调整、产品电气调整、产品信号搜集整理等，提高客户产品的市场竞争力。一、磁致伸缩直线位移传感器1、产品概述 磁致伸缩位移传感器是利用磁致伸缩原理开发的高精度位置测量传感器，用来测量直线位移和液位。由于采用非接触连续测量方式，产品使用寿命长、环境适应性强、不需要定期维护，量输出，重启无须重归调零位。具有高精度，高稳定性，高可靠性，高重复性。支持电流、电压、SSI、Modbus、Profibus等多种输出方式，适用于环境恶劣工业场合对位置、液位的测量、控制、检测要求。2、产品特点1) 高精度 0.05%FS2) 坚固耐用，全封闭设计3) 抗干扰能力，较低的工作电流4) 受温度变化，时间漂移影响小5) 非接触式测量，无磨损6) 零点可调范围为满量程7)...
SOWAY现货耐腐蚀液位传感器 多点液位测量浮球液位开关传感器

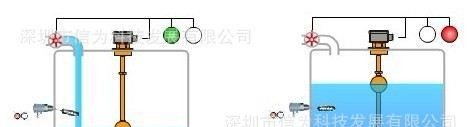

信息内容：产品概述： 浮球式磁性液位开关原理，套在杆子上的浮球内配有一个适当的恒磁场，由于液位的上升或者下降，浮球内部产生的磁场，触发杆子内的干簧管产生动作。广泛用于液位测量、液位报警和液位安全控制领域 工作原理： 当液位在下液位时开关接通，启动水泵自动加水，当液位上升到上夜位时，开关接通，水泵停止加水。dzsc/18/9637/18963704.jpg 特点：·无待机功率消耗，常开、常闭、单刀双掷型可选·客户可自定义测量范围、连接方式·外壳材料工程塑料·高性价比，高稳定性，使用寿命长 应用领域：·液位控制、液位检测·液位测量·热水器、咖啡机、饮水机、加湿机等·液体容器水位检测 电气参数： 种类123开关功率10W70W5W开关电压（DC）200V200V175V开关电压（AC）140V250V125V开关电流（DC）500mA1000mA400mA开关电流（AC）500mA1000mA280mA最小击穿电压250V DC580V DC200V DC负载电流1.0A2.25A0.5A接触阻抗200mΩ200mΩ200mΩ最小绝缘电阻106MΩ106MΩ106MΩ工作温度范围-40℃~ 125℃-40℃~ 125℃-40℃~ 125℃注：以上参数可根据客户具体需求而定制。 公司介绍：信为科技脱胎于&...
