CSM200AP系列 霍尔电流传感器
| 价 格： | 面议 | |
| 品牌/商标： | 西安新敏电子 | |
| 型号/规格： | CSM200AP系列 | |
| 种类： | 霍尔 | |
| 材料： | 聚合物 | |
| 材料物理性质： | 磁性材料 | |
| 材料晶体结构： | 多晶 | |
| 制作工艺： | 集成 | |
| 输出信号： | 模拟型 | |
| 线性度： | ＜1（%F.S.） |
应用霍尔效应闭环原理的电流传感器，能在电隔离条件下测量直流、交流、脉冲以及各种
不规则波形的电流。
◆电参数
| 型号 | CSM050AP | CSM100AP | CSM125AP | CSM200AP | |
I PN | 原边额定输入电流 | 50 | 100 | 125 | 200 | A |
I P | 原边电流测量范围 | 0～±150（± 18V,100Ω） | 0～±300（± 18V,68Ω） | 0～±375（± 18V,15Ω） | 0～±600（± 18V,12Ω） | A |
I SN | 副边额定输出电流 | 50±0.5% | 50±0.5% | 125±0.5% | 100±0.5% | mA |
K N | 匝数比 | 1:1000 | 1:2000 | 1:1000 | 1:2000 |
|
V C | 电源电压 | ± 12～±18（±5%） | V | |||
I C | 电流消耗 | VC=± 18V 10 Is | mA | |||
V d | 绝缘电压 | 在原边与副边电路之间 3KV有效值/50Hz/1分钟 | ||||
ε L | 线性度 | <0.1 | %FS | |||
X | 精度 | ±0.7 | % | |||
I 0 | 零点失调电流 | TA=25℃<±0.20 | mA | |||
I OT | 失调电流温漂 | IP=0 TA=-25～ 85℃≤±0.005 | mA/℃ | |||
Tr | 响应时间 | <1 | μ s | |||
f | 频带宽度 (-3dB) | DC～200 | kHz | |||
T A | 工作环境温度 | -25～ 85 | ℃ | |||
T S | 贮存环境温度 | -40～ 100 | ℃ | |||
R S | 副边线圈内阻 (T A =25℃ ) | 30 | 45 | 30 | 45 | Ω |
标准 | Q/3201CHGL02-2007 | |||||
◆外形尺寸（mm）
dzsc/18/9545/18954545.jpg
外部接线图
dzsc/18/9545/18954545.jpg
◆使用说明
1、错误的接线可能导致传感器损坏。传感器通电后，当被测电流从传感器箭头方向穿过，即可在输出端测得同相电流值。
2、当输入电流排完全充满原边穿孔时动态特性(di/dt和响应时间)。
3、测量小于25A的电流时，可以用多匝线圈，以便得到的精度，但考虑到散热问题，传感器的长期工作电流应小于额定输入电流I PN
"- 所属城市：陕西 西安
- [联系时请说明来自维库仪器仪表网]
- 联系人： 曹敏
- 电话：029-85228402
- 传真：029-85228402
- 手机：
- QQ ：
CSM030LX系列霍尔电流传感器
信息内容：应用霍尔效应闭环原理的电流传感器，能在电隔离条件下测量直流、交流、脉冲以及各种不规则波形的电流。◆电参数 型号CSM005LXCSM010LXCSM015LXCSM020LXCSM025LXCSM030LX I PN原边额定输入电流51015202530AI P原边电流测量范围0～±100～±200～±300～±400～±500～±60AV SN副边额定输出电压4±1%V V C电源电压 ± 15(±5%)VI C电流消耗 VC=± 15V<25mA V d绝缘电压在原边与副边电路之间 2.5 KV有效值/50Hz/1分钟 绝缘强度≥ 500MΩ at 500V DC ε L线性度<0.1%FSV 0零点电失调电压TA=25℃<± 25mVV OM磁失调电压IP→0<± 20mVV OT失调电压温漂IPN=0 TA=-25～ 85℃<± 0.5mV/℃Tr响应时间<1μ sf频带宽度 (-3dB)DC～200kHzT A工作环境温度-25～ 85℃T S贮存环境温度-40～ 100℃R L负载电阻≥10KΩ标准Q/3201CHGL02-2007◆外形尺寸（ mm）dzsc/18/9545/18954598.jpg◆使用说明1、错误的接线可能导致传感器损坏。传感器通电后，当被测电流从传感器箭头方向穿过，即可在输出端测得同相电压值。2、 传感器电流输入端焊接到线路板应牢固可...

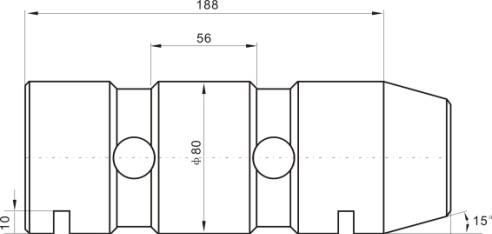

ALP－9B轴销式称重传感器 西安新敏电子阿里商铺
