供应 上海安科瑞 BA10-AI/I，BA10-AI/V交流电流传感器
| 价 格： | 240.00 | |
| 是否提供加工定制： | 否 | |
| 品牌/商标： | 上海安科瑞 | |
| 型号/规格： | BA10-AI/I，BA10-AI/V | |
| 种类： | 电学 | |
| 制作工艺： | 精密恒流技术和线性温度补偿技术 | |
| 输出信号： | 模拟型 |
1 概述
BA系列产品应用电磁感应原理，对电网中的交流电流进行实时测量，采用精密恒流技术和线性温度补偿技术，将其隔离变换为标准的直流信号输出。采用24伏或12伏安全电压供电，具有过载能力强、高精度、高隔离、高安全性、低功耗等特点，可广泛用于工业自动化领域。
BA系列中剩余电流传感器专用于漏电监控，监测电气线路或电气设备绝缘状态，避免电气线路或电气设备绝缘性能降低引起的事故。
产品符合GB/T 13850-1998、GB 1208-2006
2 型号说明
dzsc/18/9537/18953757.jpg
注：BA50L-AI/I（V）为交流剩余电流传感器
3 技术指标
dzsc/18/9537/18953757.jpg
4 外形及穿孔尺寸
●BA05电流传感器
dzsc/18/9537/18953757.jpg
●BA10电流传感器
dzsc/18/9537/18953757.jpg
●BA20电流传感器
dzsc/18/9537/18953757.jpg
●BA50电流传感器
dzsc/18/9537/18953757.jpg
●BA50L剩余电流传感器
dzsc/18/9537/18953757.jpg
5 接线示例
如图所示穿心输入Iac，电流输出型传感器的输出为共地电流源，电压输出型传感器的输出为共地电压源。图中RL是用户负载，输出为电流时，负载≤400Ω（12V供电）或≤800Ω（24V供电）；输出为电压时负载≥1kΩ。
dzsc/18/9537/18953757.jpg
6 应用方案
dzsc/18/9537/18953757.jpg
"- 所属城市：上海 上海市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 赵斌
- 电话：021-69158305
- 传真：021-69158305
- 手机：
- QQ ：
霍尔电流传感器

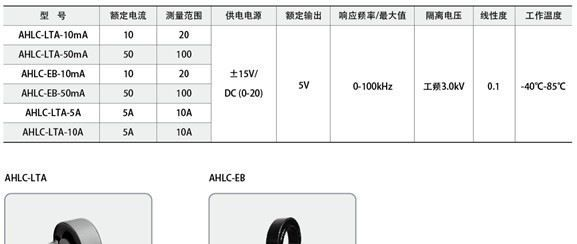

信息内容：霍尔电流传感器主要适用于交流、直流、脉冲等复杂信号的隔离转换，通过霍尔效应原理使变换后的信号能够直接被AD,DSP、PLC、二次仪表等各种采集装置直接采集和接受，广泛应用于电流监控及电池应用、逆变电源及太阳能电源管理系统、直流屏及直流马达驱动、电镀、焊接应用、变频器，UPS伺服控制等系统电流信号采集和反馈控制，响应时间快，电流测量范围宽精度高，过载能力强，线性好，抗干扰能力强等优点。1 开环霍尔电流传感器1.1 开口式开环霍尔电流传感器dzsc/19/2230/19223020.jpg1.2 闭口式开环霍尔电流传感器 ♦固定安装dzsc/19/2230/19223020.jpg♦PCB安装dzsc/19/2230/19223020.jpg2 闭环霍尔电流传感器 ♦固定安装dzsc/19/2230/19223020.jpg ♦PCB安装dzsc/19/2230/19223020.jpg 3 直流漏电流传感器dzsc/19/2230/19223020.jpg"
