供应 欧姆龙OMRON旋转编码器 型号：E6J-CWZ1E 1000P/R 1M
| 价 格： | 9850.70 | |
| 是否提供加工定制： | 否 | |
| 品牌/商标： | OMRON/欧姆龙 | |
| 型号/规格： | E6J-CWZ1E 1000P/R 1M | |
| 种类： | 速度 | |
| 材料： | 铝合金 | |
| 制作工艺： | 厚膜 | |
| 输出信号： | 数字型 | |
| 防护等级： | IP67 | |
| 分辨率： | 100、200、360、600、1000 |
超小型旋转式编码器(外径φ20)·增量型
机器内置用途超小型1046
■实现外径φ20mm的尺寸、分辨率1000P/R
■按用途有轴型与中空轴型
额定值/性能
一般规格
共通规格
| 项目 型号 | E6J-CWZ1C | E6J-CWZ1E | E6J-CWZ1EA2 | ||
| 轴形状 | 轴 轴径φ2mm、长度10mm | 空心轴中空轴径φ2mm、深度10mm | |||
| 额定电源电压 | DC5V±5% | ||||
| 消耗电流*1 | 40mA以下 | ||||
| 分辨率(脉冲/旋转) | 100、200、360、600、1000 | 360、600、1000 | |||
| 输出相 | A相、B相、Z相 | ||||
| 输出状态 | NPN集电极开路输出 | 电压输出(NPN) | |||
| 输出容量 | 施加电压：DC24V以下 负载电流：20mA以下 残留电压：0.5V以下 (负载电流20mA时) | 输出电阻：2.2kΩ 负载电流：20mA以下 残留电压：0.5V以下 (负载电流20mA时) | |||
| 输出上升、下降时间 | 2μs以下(导线长：1m、负载电流：20mA) | ||||
| 响应频率*2 | 100kHz(Z相复位时为50kHz) | ||||
| 输出位相差 | A相、B相的位相差 90°±45° | ||||
| 旋转方向 | CW方向(从轴侧为右旋转)A相先行 | ||||
| 起动转矩 | 1mN·m以下 | ||||
| 惯性力矩 | 100P/R | 0.034×10-7kg/m2 | —— | ||
| 200P/R以上 | 0.045×10-7kg/m2 | 0.351×10-7kg/m2 | |||
| 轴允许力 | 径向 | 1.9N | |||
| 轴向 | 1.9N | ||||
| 允许旋转数 | 6000r/min | ||||
| 保护回路 | 电源逆接线保护 | ||||
| 环境温度范围 | 动作时：-10～ 70℃、保存时：-20～ 80℃(不结冰/结露) | ||||
| 环境湿度范围 | 动作时、保存时：各35～85%RH(不结露) | ||||
| 绝缘电阻 | 电容器接地的除外 | ||||
| 耐电压 | 电容器接地的除外 | ||||
| 振动(耐久) | 10～55Hz 复振幅1.5mm X、Y、Z各方向 2h | ||||
| 冲击(耐久) | 500m/s2 X、Y、Z各方向 3次 | ||||
| 保护构造 | IEC规格 IP40 | ||||
| 连接方式 | 导线引出型(标准导线长1m) | ||||
| 材质 | 外壳 | 铝 | |||
| 本体 | 铝 | ||||
| 轴 | SUS404 | SUS304 | |||
| 质量(包装状态) | 约40g | ||||
| 附件 | 使用说明书、耦合器、L形扳手(M0.9) | 使用说明书、L形扳手(M0.9) | |||
*1. 接通电源时，流过约有3A的冲流。(时间：约10μs)
*2. 电的应答转速由分辨率以及应答频率决定。
因此，旋转超过响应转速时，则无法对电信号进行追踪。
| E6J-CWZ1C 1000P/R 1M |
| E6J-CWZ1C 100P/R 1M |
| E6J-CWZ1C 200P/R 1M |
| E6J-CWZ1C 360P/R 1M |
| E6J-CWZ1C 600P/R 1M |
| E6J-CWZ1E 1000P/R 1M |
| E6J-CWZ1E 100P/R 1M |
| E6J-CWZ1E 200P/R 1M |
| E6J-CWZ1E 360P/R 1M |
| E6J-CWZ1E 600P/R 1M |
| E6J-CWZ1EA2 1000P/R 1M |
| E6J-CWZ1EA2 360P/R 1M |
| E6J-CWZ1EA2 600P/R 1M |
产品规格仅供参考，详细信息请于业务员联系。
- 所属城市：福建 福州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 吴福宝
- 电话：0591-88200455
- 传真：0591-88200455
- 手机：
- QQ ：
供应 欧姆龙OMRON 接近传感器E2EZ-X2D1-M1GJ 0.3M BY OMS
信息内容：E2EZdzsc/18/9536/18953611.jpg 接近传感器 ? 增加直流2线式型的系列。? 带有明确设定位置的动作显示灯。 额定值 / 性能 项目 型号E2EZ-X2D□-N E2EZ-X2D□-M1J E2EZ-X2D□-M1GJE2EZ-X4D□-NE2EZ-X4D□-M1J E2EZ-X4D□-M1GJE2EZ-X8D□-N E2EZ-X8D□-M1J E2EZ-X8D□-M1GJE2EZ-X4C1 E2EZ-X4Y1E2EZ-X8C1 E2EZ-X8Y1 检测距离 2mm±10％ 4mm±10％ 8mm±10％ 4mm±10％ 8mm±10％ 设定距离 * 1 0～1.6mm 0～3.2mm 0～6.4mm 0～3.2mm 0～6.4mm 应差 检测距离的20％以下 检测物体 磁性金属（非磁性金属会降低检测距离。请参照「特性数据」→805页） 标准检测物体 铁12×12×1mm 铁30×30×1mm 铁54×54×1mm 铁30×30×1mm 铁54×54×1mm 应答频率 ＊2 200Hz 100Hz 30Hz C型：12Hz Y型： 5Hz C型：8Hz Y型：5Hz 电源电压（使用电压范围） 电源电压 (使用电压范围) DC12～24V 脉动(p-p)10％以下(DC10～30V) C型：DC12～24V 脉动(p-p)10％以下(DC10～30V) Y型：AC100～220V(AC90～250V)50/60Hz共用 消耗电源 — C型：15mA以下 漏电流 0.8mA以下 Y型：2mA以下（AC100V时）、3m...
供应 欧姆龙OMRON旋转编码器型号：E6B2-CWZ3E-10 2000P/R 5M

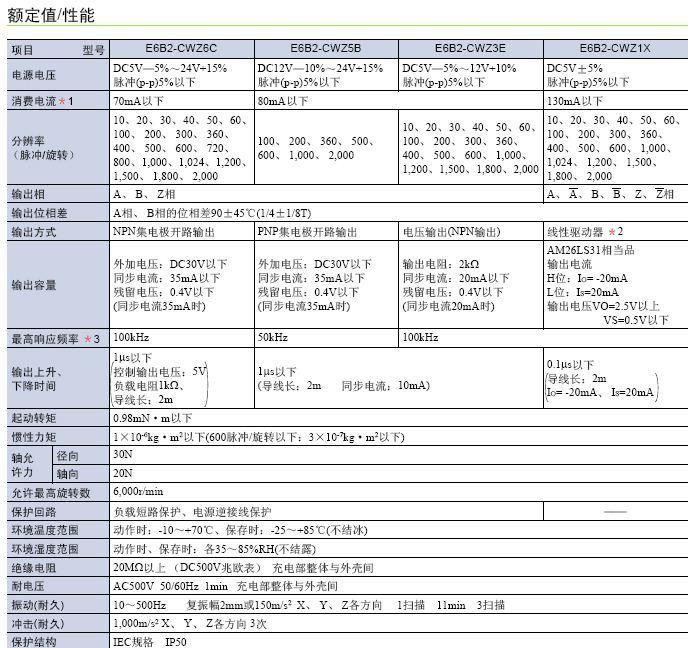

信息内容：增量型 外径 φ40 编码器φ40的通用型■对应电源电压DC5～24V(集电极开路输出型)■外径φ40备有2000P/R的分辨率■具备使Z相对简单化的原点位置显示功能■实现轴负重、径向30N、推力向20N■附有逆接、负荷短路保护回路，改善了可靠性(也备有线性驱动输出)dzsc/18/9538/18953819.jpgE6B2-CWZ3E-10 1000P/R 5M BY OME6B2-CWZ3E-10 100P/R 5M BY OMSE6B2-CWZ3E-10 10P/R 5M BY OMSE6B2-CWZ3E-10 2000P/R 5M BY OME6B2-CWZ3E-10 200P/R 5M BY OMSE6B2-CWZ3E-10 360P/R 5M BY OMSE6B2-CWZ3E-10 400P/R 5M BY OMSE6B2-CWZ3E-10 500P/R 5M BY OMSE6B2-CWZ3E-10 50P/R 5M BY OMSE6B2-CWZ3E-10 600P/R 5M BY OMS"
