供应茶花CSM050LX系列霍尔电流传感器
| 价 格： | 面议 | |
| 品牌/商标： | 茶花 | |
| 型号/规格： | CSM050LX系列霍尔电流传感器 | |
| 种类： | 霍尔 | |
| 材料： | 聚合物 | |
| 材料物理性质： | 绝缘体 | |
| 材料晶体结构： | 非晶 | |
| 制作工艺： | 厚膜 | |
| 输出信号： | 模拟型 | |
| 线性度： | 0.2（%F.S.） | |
| 迟滞： | 0.02（%F.S.） |
CSM050LX系列霍尔电流传感器
应用霍尔效应原理能在电隔离条件下测量直流、交流、脉冲以及各种不规则波形的电流。
技术参数
| 型号 | CSM005LX | CSM010LX | CSM015LX | CSM020LX | CSM030LX | CSM050LX | |||
| IPN | 额定输入电流 | 5 | 10 | 15 | 20 | 30 | 50 | A | |
| IP | 电流测量范围 | 0～±15 | 0～±30 | 0～±45 | 0～±60 | 0～±90 | 0～±150 | A | |
| VSN | 额定输出电压 | 4 | V | ||||||
| VC | 电源电压 | ±12～±15（5%） | V | ||||||
| IC | 电流消耗 | 20 Is | mA | ||||||
| Vd | 绝缘电压 | 在原边与副边电路之间2.5 KV有效值/50Hz/1分钟 | KV | ||||||
| εL | 线性度 | ≤0.2 | %FS | ||||||
| X | 精度 | ±0.5 | % | ||||||
| V0 | 零点失调电压 | TA=25℃ ≤±20 | mV | ||||||
| VOM | 磁失调电压 | IPN→0 ≤±20 | mV | ||||||
| VOT | 失调电压温漂 | IPN=0 TA=–10～ 70℃ ≤±1.0 | mV/℃ | ||||||
| Tr | 响应时间 | ≤1 | μs | ||||||
| f | 频带宽度（-3dB） | DC～100 | kHz | ||||||
| TA | 工作环境温度 | –25～ 85 | ℃ | ||||||
| TS | 贮存环境温度 | –40～ 100 | ℃ | ||||||
| RL | 负载电阻 | TA=25℃ ≥10K | Ω | ||||||

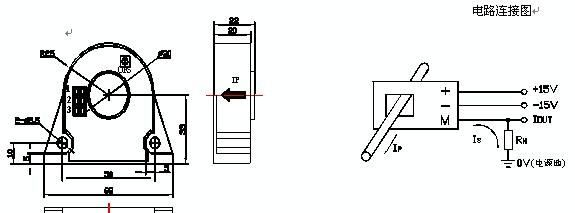

结构参数（mm）
`dzsc/18/9533/18953334.jpg
应用范围
u 开关电源 电焊机电源 电池电源
u 不间断电源 变频调速、伺服电机 自动控制系统
使用说明
u 传感器按结构图说明接线，当待测电流从传感器输入端输入，即可从输出端测得与被测电流一一对应的电压值。（注：错误的接线可能导致传感器的损坏）
u 根据用户需求定制不同额定输入电流和输出电压的传感器。
