双目倒置金相显微镜4XB
| 价 格： | 3500.00 | |
| 品牌/商标： | 上光 | |
| 型号/规格： | 4XB | |
| 种类： | 位移 | |
| 材料： | 金属 | |
| 材料物理性质： | 磁性材料 | |
| 材料晶体结构： | 单晶 | |
| 制作工艺： | 集成 | |
| 输出信号： | 数字型 | |
| 防护等级： | IP5 | |
| 线性度： | 1（%F.S.） | |
| 迟滞： | 2（%F.S.） | |
| 重复性： | 1（%F.S.） | |
| 灵敏度： | 3 | |
| 漂移： | 1 | |
| 分辨率： | 0.005mm |
用途特点
传统型的倒置金相显微镜，操作时试样观察表面向下，并与工作台面平行，因此与试样的高度和平行度无关，使操作比较方便，适合于外形不规则或较大的试样。
仪器可用来鉴别和分析各种金属和合金材料的组织结构；铸件质量的鉴定；原材料的检验或材料处理后的金相组织分析；以及对表面喷涂、裂纹等表面现象进行研究工作。广泛应用在工厂、实验室和教学及科研领域。
技术规格
规格/型号 | 4XI | 4XB | |
光学系统 | 总放大倍率 | 100×-1250×（6个放大倍率） | |
消色差物镜 | 10× SP40×半平场 100×油 | ||
目镜 | 宽视野目镜WF10× 平场目镜PL12.5× | ||
测量附件 | 分划目镜测微尺 | 10×变焦 格值0.1/18mm 测微尺格值0.01/1mm | |
仪器结构 | 基本结构 | 倒置式 单目镜筒 倾角45° | 倒置式 双目镜筒 铰链式 倾角45° |
物镜转换器 | 3孔物镜转换器 | ||
双层机械载物台 | 160x140mm移动范围70x50mm 游标格值0.1mm 载物板孔径 Φ10/Φ20mm | ||
调焦机构 | 同轴粗微动 升降范围30mm 微调格值0.002mm 升降锁紧和扭力调节装置 | ||
照明系统 | 明场照明 | 柯勒照明 孔径和视场可变光栏 亮度可调 卤素灯20W/6V 滤色片:黄/绿/蓝/磨砂 | |
电源 | 输入功率 | AC220V/50Hz 0.5A | |
包装 | 重量/体积 | 仪器重量7Kg 包装体积（长x宽x高）300x370x480Cm | |
放大倍率和视场（标准配置）
物镜 | 宽视野目镜 WF10×/18 | 平场目镜 PL12.5×/16 | ||||||
类别 | 放大倍率 | 数值孔径 | 系统 | 工作距离 | 物方视场 | 总放大倍率 | 物方视场mm | 总放大倍率 |
消色差 | ※4× | 0.10mm | 干 | 37.5mm | Ф4.5 | 40× | Ф3.6 | 50× |
消色差 | 10× | 0.25mm | 15.3mm | Ф1.8 | 100× | Ф1.4 | 125× | |
半平场 | SP40× | 0.65mm | 0.63mm | Ф0.45 | 400× | Ф0.36 | 500× | |
消色差 | 100× | 1.25mm | 油 | 0.18mm | Ф0.18 | 1000× | Ф0.14 | 1250× |
仪器成套性
⑴仪器主机1台 | ⑷目镜2(4)个 | ⑺载物台板2片 | ⑽香柏油1瓶 | ⒀备用保险丝2支 |
⑵目镜筒1组 | ⑸分划目镜1个 | ⑻工件压簧片1组 | ⑾国标电源线1根 | ⒁仪器防尘罩1个 |
⑶物镜3个 | ⑹测微尺1片 | ⑼滤色片4片 | ⑿备用灯泡2个 | ⒂随机文件档案1套 |
选配件
A.目镜和物镜：各种放大倍率
B.摄影系统：摄影装置/常规DF照相机
- 所属城市：江苏 苏州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 郭浩雁
- 电话：0512-61709392
- 传真：0512-61709392
- 手机：
- QQ ：

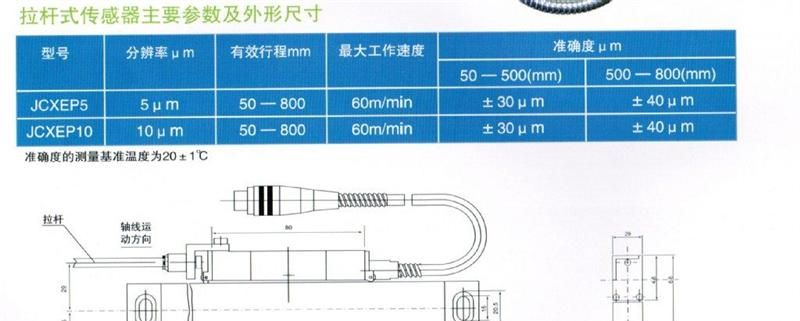

注塑机数显，拉杆式传感器JCXEP5,注塑机数显改装
