CWY-D0-01-01 /CWY-D0-02-04/CWY-D0-03-01-02电涡流传感器
| 价 格： | 2300.00 | |
| 加工定制： | 是 | |
| 品牌： | 春辉集团 | |
| 型号： | CWY-D0-01-01 /CWY-D0-02-04/CWY-D0-03-01-02 | |
| 种类： | 振动 | |
| 材料： | 金属 | |
| 材料物理性质： | 导体 | |
| 材料晶体结构： | 多晶 | |
| 制作工艺： | 集成 | |
| 输出信号： | 数字型 | |
| 防护等级： | 1 | |
| 线性度： | 1（%F.S.） | |
| 迟滞： | 1（%F.S.） | |
| 重复性： | 1（%F.S.） | |
| 灵敏度： | 1 | |
| 漂移： | 1 | |
| 分辨率： | 1 |
dzsc/18/9530/18953065.jpg
dzsc/18/9530/18953065.jpg
探头：工作温度-50～ 175°C 温漂≤0.05%/°C
前置器：工作温度-50～ 120°C 温漂≤0.05%/°C
互换性：误差≤5%
频响：0～10kHz；幅频特性1kHz处-1%、10kHz处-5%；相频特性1kHz处-1°、10kHz处-100°
输出特性：
1、负电压输出 供电电源：-18Vdc～ -24Vdc 功耗≤12mA(不含输出电流)
2、4～20mA电流输出 供电电源： 18Vdc～ 30Vdc 功耗≤12mA(不含输出电流)
第二节 探头型号规格
dzsc/18/9530/18953065.jpg
dzsc/18/9530/18953065.jpg
探头直径选择
dzsc/18/9530/18953065.jpg
☆ 选择探头直径，应保证其线性量程大于被测体移动范围20%以上，除非被测面面积不能满足最小试件尺寸要求或安装空间限制，应该选择较大的线性量程。
B 螺纹规格选择 常用探头壳体螺纹规格
dzsc/18/9530/18953065.jpg
☆ 螺纹规格允许有其它选择
C 安装方式选择
标准安装
dzsc/18/9530/18953065.jpg
反向安装
（方式一）通常用套筒固定于机器外
dzsc/18/9530/18953065.jpg
（方式二）φ50探头常用方式
dzsc/18/9530/18953065.jpg
电缆侧出
安装轴向空间较小时选用，通常用夹块固定
dzsc/18/9530/18953065.jpg
法兰安装
安装轴向空间较小时选用，用螺栓固定
dzsc/18/9530/18953065.jpg
☆ 除非采用机器外部安装支架安装探头或者安装空间限制，通常选择标准安装类型的探头。
D 无螺纹长选择
以10mm为单位，
最小无螺纹长0mm 0 0，
无螺纹长250mm 2 5，
递增量10mm 0 1
☆ 探头的无螺纹部分是为了方便安装：采用螺孔安装时,适当长度的无螺纹部分可以减少需要旋入螺孔的长度。
E 壳体长度选择
以10mm为单位，
最小壳体长度20mm 0 2 ，
壳体长度250mm 2 5 ，
递增量10mm 0 1
☆ 探头壳体长度取决于安装位置与被测面的距离。
F 电缆长度选择
0 5 表示： 0.5m
1 0 表示： 1.0m
5 0 表示： 5.0m
9 0 表示： 9.0m
- 所属城市：安徽 滁州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 王信龙
- 电话：550-7023811
- 传真：550-7023811
- 手机：
- QQ ：
生产振动速度传感器/磁电式测速传感器/振动探头/测速探头

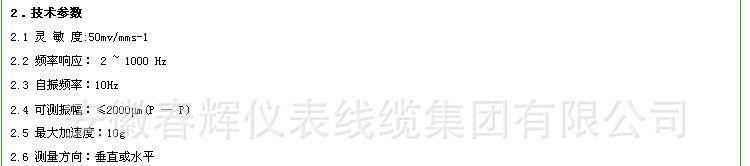

信息内容：dzsc/18/9531/18953114.jpgdzsc/18/9531/18953114.jpg技术参数■ 灵 敏 度：50mV/mm/s±5%； 测试条件：（温度20℃±5℃，在80Hz，速度为10mm / s情况 下测得）■ 振幅极限：≤2000μm (峰-峰)；■ 频率响应：（10~1000）Hz；■ 加速度：10g；■ 测量方向：垂直或水平；（通用型）SZ-6c型■ 安装方式：在传感器底部中心孔用一个M10×1螺钉固定；■ 输出接线方式：SZ-6型航空接插件； SZ-6c型接线端子；■ 环境条件：防尘、防潮■ 使用温度：（-30 ~ 120）℃；■ 相对湿度：≤95 %（非冷凝）；■ 外形尺寸：SZ-6：Φ35×78（mm3）； SZ-6c：Φ29×51（mm3）； SZ-6,SZ-4,SZ-8,SG-2,VS-3,DC-CD 电话： 15855093488
