超声波液位传感器
| 价 格： | 面议 | |
| 是否提供加工定制： | 是 | |
| 品牌： | 华强 | |
| 型号： | HQ1300C | |
| 种类： | 声波 | |
| 材料： | 金属 | |
| 材料物理性质： | 半导体 | |
| 材料晶体结构： | 单晶 | |
| 制作工艺： | 超声波 | |
| 输出信号： | 模拟型 | |
| 防护等级： | IP65 | |
| 线性度： | 0.00（%F.S.） | |
| 迟滞： | 0.00（%F.S.） | |
| 重复性： | 0.00（%F.S.） | |
| 灵敏度： | 0.00 | |
| 漂移： | 0.00 | |
| 分辨率： | 0.00 |
HQ1300C一体型超声波液位计 宝鸡市华强传感测控有限公司
1、概述
衷心感谢您选购本公司超声波液位计！
本仪表包含多项专利技术，具有安全、清洁、精度高、寿命长、稳定可靠、安装维护方便等特点，适用酸、碱、盐、防腐、高温等各种领域。
本仪表可通过4~20mA或RS485(Modbus协议或其他定制协议)连接到显示表或各种DCS系统中，为工业的自动化运行，提供实时的液位数据。
本仪表具有如下特点：
l 电路设计从电源部分起就选用高质量的电源模块，元器件选择进口高稳定可靠的器件，完全可以替代同类型国外进口仪表。
l 专利的声波智能技术软件可进行智能化回波分析，无需任何调试及其它的特殊步骤，此技术具有动态思维、动态分析的功能。
l 我公司拥有的声波智能专利技术，使仪表的精度大大提高，液位精度达到0.3％，能够抗各种干扰波。
l 本仪表是一种非接触式仪表，不跟液体直接接触，因此故障率低。仪表提供多种安装方式，用户完全可以通过本手册进行仪表标定。
l 仪表的所有输入、输出线均具有防雷、防短路的保护功能。
2、技术指标
测量范围： 0～15m（根据实测量程选定）
盲 区： 0.25m～0.6m
测距精度： 0.25%（标准条件）
测距分辨率： 1mm
压 力： 4个大气压以下
仪表显示： 自带LCD显示液位或空间距离
模拟输出： 4～20mA
数字输出： RS485、Modbus协议或定制协议
供电电压： DC24V/AC220V，防雷装置内置
环境温度： －20℃～＋60℃
防护等级： IP65
3、仪表安装
3.1仪表外形尺寸（探头尺寸会根据仪表量程的不同而有所改变，若有不同会预先告知）
HQ1300C一体型超声波液位计 宝鸡市华强传感测控有限公司
安装方法：
开敞环境下一般采用支架安装方式，用仪表自带法兰固定。池或罐在安装位置上割一个略大于探头直径（60mm）的圆孔，将仪表放入，然后将法兰自下而上旋紧。安装必须保证仪表的探头面与被测液面水平。
3.2仪表接线
3.3安装参数含义
如上图所示，仪表的探头发波打到液位后反射回探头，探头接收到后计算发波到收波的时间，得到测量距离L，仪表安装高度TH减去测量距离L将得到当前液位H。
仪表量程指仪表能够测量的距离，安装高度TH应小于量程。
仪表盲区指仪表在探头附近无法测量的区域，液位与探头间距应大于盲区，例盲区为0.3m，则液位与探头间距必须大于0.3m。
探头发波是个扩散过程，即有方向角，安装的时候要注意，否则可能打到池壁的凸起物或渠道边沿。
3.4仪表安装原则
1）探头发射面到液位的距离，应小于选购仪表的量程。
2）探头发射面到液位的距离，应大于选购仪表的盲区。
3）探头的发射面应该与液体表面保持平行。
4）探头的安装位置应尽量避开正下方进、出料口等液面剧烈波动的位置。
5）若池壁或罐壁不光滑，仪表安装位置需离开池壁或罐壁0.3m以上。
6）若探头发射面到液位的距离小于选购仪表的盲区，需加装延伸管，延伸管管径
大于120mm，长度0.35m～0.50m，垂直安装，内壁光滑，罐上开孔应大于延伸管内
径。或者将管子通至罐底，管径大于80mm，管底留孔保持延伸管内液面与罐内等高。
HQ1300C一体型超声波液位计 宝鸡市华强传感测控有限公司
3.5安装注意事项
1）仪表在室外安装建议加装遮阳板以延长仪表使用寿命。
2）电线、电缆保护管，要注意密封防止积水。
3）仪表虽然自身带有防雷器件，但仪表在多雷地区使用时，建议在仪表的进出线端另外
安装专用的防雷装置。
4）仪表在特别炎热、寒冷的地方使用，即周围环境温度有可能超出仪表的工作要求时，建议在液位仪周围加设防高、低温装置。
4、仪表调试
4.1键盘说明
【Mode】：菜单键。按【Mode】出现密码界面，输入密码进入菜单，在设置时按【Mode】
取消设置，设置完毕后，按【Mode】键退出菜单。
【▲】：下翻键和数字键。在菜单中，该键作为菜单的下翻键用，在更改数据时，
该键作为数字键用。
【 】：移位键和上翻键。在菜单中，该键作为菜单的上翻键用，在更改数据时，
该键作为移位键用。
【OK】：确认键。选择菜单或确认选项和数据。
4.2 密码说明
按Mode键，出现密码界面：“0000”，按【▲】键将位改为1，按【OK】键即可进入参数设置菜单界面。
4.3 参数设置
4.3.1液位标定（P01）
仪表安装完毕、上电后，液晶上会显示液位数值，而该数据往往与实际液位不符，故需要液位标定。
液位标定步骤如下：按Mode键，输入密码，再按OK键进入参数设置菜单。P01
为液位标定菜单，按OK键进行P01液位标定，用键（移位）和▲键（数字更改）将数
字改为实际液位值（如2.100），按OK键确认，再按Mode键退出参数设置菜单，此时液晶行显示“――――”第二行显示“2.100”，表示仪表正在进行液位标定（此时不能移动仪表、不能断电）。当液晶行显示“2.100”时，表示仪表液位标定完毕。
4.3.2 20mA设置（P02）
在仪表正常工作时按Mode键进入参数设置菜单，按▲键选择P02菜单，第二行数字即为20mA对应液位，按OK键进行设置。
4.3.3显示模式设置（P03）
P03菜单可更改显示模式，共有3种显示模式可供选择：
1． 00 显示液位
2． 01 显示距离
3． 02 显示距离和气温
4． 按▲键选择所需模式然后按OK键确认。
HQ1300C一体型超声波液位计 宝鸡市华强传感测控有限公司
4.3.4探头高度（P04）
P04菜单可以显示探头高度，可查看探头高度是否符合现场情况，也可用于液位标定。直接按照现场情况更改探头高度值。
4.3.5反应速度设置（P05）
P05菜单可更改仪表反应速度。液位变化速度越快，相应要求仪表反应的速度越快。本仪表有4中模式可供选择：
1． 00 最快反应速度
2． 01 较快反应速度
3． 02 中速反应速度
4． 03 慢速反应速度
按▲键选择所需模式然后按OK键确认。
【注意】：仪表反应速度越快，仪表显示数据跳动越大；相反，仪表反应速度越慢，仪表显示数据越稳定。如果液位变化不是特别快，一般不用修改出厂设置。
- 所属城市：陕西 宝鸡
- [联系时请说明来自维库仪器仪表网]
- 联系人： 段迪安
- 电话：0917-3201098
- 传真：0917-3201098
- 手机：
- QQ ：

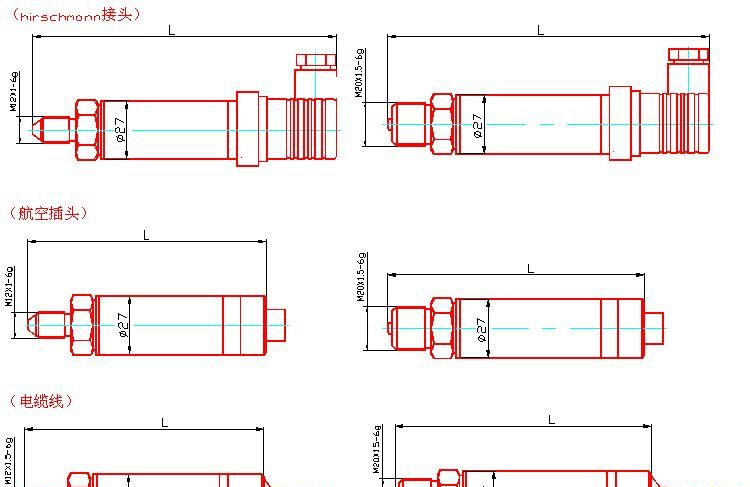

KYB18压力变送器
信息内容：概述：KYB18系列绝压/压力变送器选用的美国NovaSensor公司高精度、高稳定性扩散硅压力敏感芯片，通过高可靠性的放大电路，将被测介质的表压或绝压转换成4~20mADC、0~10mADC或0~5VDC等标准电信号。高质量的传感器、精湛的封装技术以及完善的装配工艺确保了该产品的高质量和优异性能。本产品有多种接口形式和多种引线方式，能够限度地满足客户的需要，特别适用于与各种设备配套使用。 KYB18系列绝压/压力变送器分普通型和本质安全防爆型两种类型式，防爆型产品能应用于各种恶劣及危险场所。特点：■ 高精度、高稳定性、高可靠性■ 体积小、外形美观、性价比高■ 量程范围宽■ 不锈钢隔离膜片及全焊接结构，防腐性能好■ 多种量程选择、用户调试方便■ 反向极性保护及限流保护■ 防雷击、防射频干扰■ 本质安全防爆应用：■ 液压及气动控制系统■ 液位测量与控制■ 压缩机■ 制冷机■ 空调机■ 热电机组■ 工业过程检测与控制■ 实验室压力校验技术指标：测量介质与316L不锈钢兼容的各种液体、气体或蒸汽量程范围0~5kPa至0~60MPa(参见选型表)过载压力量程的2倍输出信号4~20mADC（两线制）0~10mADC或0~5VDC（三线制）工作电压14~36VDC (4~20mA或0~10mADC)；12~36VDC (0~5V...

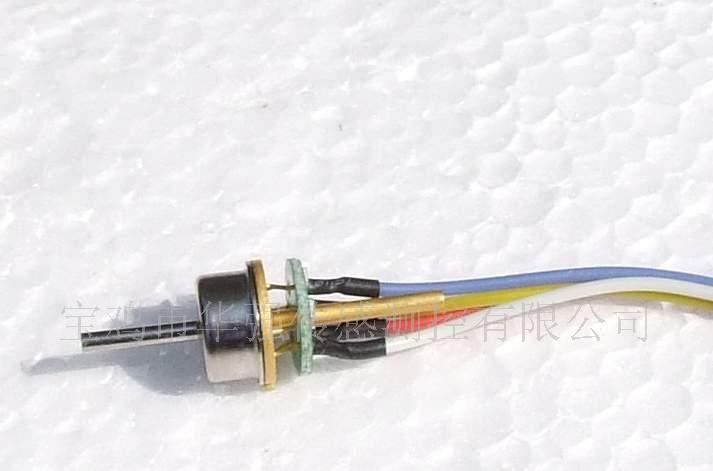

供应风压传感器芯体
