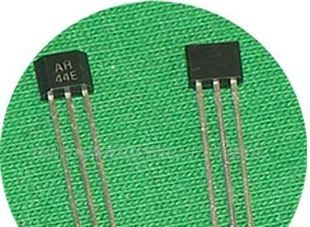

无触点开关，霍尔线性器件AH49E，HALL IC 霍尔元件
| 价 格： | 0.10 | |
| 品牌/商标： | AH | |
| 型号/规格： | AH49E | |
| 种类： | 霍尔 | |
| 材料： | 混合物 | |
| 材料物理性质： | 半导体 | |
| 材料晶体结构： | 单晶 | |
| 制作工艺： | 集成 | |
| 输出信号： | 模拟型 | |
| 防护等级： | A | |
| 线性度： | 0（%F.S.） | |
| 迟滞： | 0（%F.S.） | |
| 重复性： | 0（%F.S.） | |
| 灵敏度： | 0 | |
| 漂移： | 0 | |
| 分辨率： | 0 |
线性霍尔开关
49E线性霍尔位置传感器是一种小封装,集成多功能的线性霍尔传感器件。该器件可在永磁铁或电磁铁的磁场中可靠工作；在一定工作电压条件下，其输出电压正比于磁场强度的呈线性变化。该集成电路特有的低噪声输出,使其免予外加滤波线路。其工作温度范围为: -40~100℃，适合应用于商业,消费类,和工业控制环境。
可替代SS49E,主要应用于：电动自行车调速,动车调速转把（手把）,电流检测传感器,接近检测器,运动检测器,齿轮传感器,电动机控制,旋转编码器,铁金属探测器,液位传感器。
S49E,AH49E线性霍尔电路由电压调整器，霍尔电压发生器，线性放大器和射极跟随器组成，其输入是磁感应强度，输出是和输入量成正比的电压。静态输出电压（B=0GS）是电源电压的一半。S磁极出现在霍尔传感器标记面时，将驱动输出高于零电平；N磁极将驱动输出低于零电平；瞬时和比例输出电压电平决定与器件最敏感面的磁通密度。提高电源电压可增加灵敏度。
产品特点:体积小、度高、灵敏度高、线性好、温度稳定性好、可靠性高
典型应用:运动检测器、齿轮传感器、接近检测器、电流检测传感器、电动自行车调速器等其他检测磁场的应用。
1、 霍尔开关又分单极性霍尔开关（可替代干簧管），双极性霍尔开关，微功耗全极（无极）性霍尔开关。
2、 适用于无触点开关，汽车点火器，刹车电路，位置、转速检测与控制，安全报警装置，纺织控制系统，速度，里程，可逆圈数及流速测量，渔具，手机，仪表，相机，电筒……
3、 部分型号及参数 点击 http://www.yuhuim.cn/support/Download/yuhuim.pdf （复制旁边的网址到浏览器地址栏，然后再打开网站即可）
二、第三方认证
本公司产品均可提供SGS产品认证环保无铅报告。
三、售前售后
提供霍尔效应元件、霍尔IC的公司。
公司以精益求精的工作态度关注产品的每个细节，以完善的质量体系标准和严谨的科学管理制度带给您质量保证，本着诚信的原则为国内各行电子制造厂商提供优质的霍尔效应元件，深得客户及相关行业的一致好评。目前客户遍布全国各地。
公司能为客户提供研发前的技术指导及产品选型，为合作伙伴提供技术支持和售后服务保障！解决后顾之优！值得信赖的合作伙伴！
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 柯芳芳
- 电话：
- 传真：
- 手机：
- QQ ：

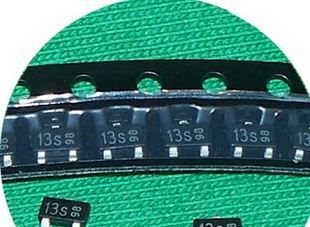

全极性霍尔效应，微功耗霍尔IC传感器，霍尔开关YH13S
信息内容：微功耗霍尔元件（4913/3144/137/276/277/41） 4913是一款基于混合信号CMOS技术的无极性霍尔开关，这款IC采用了先进的斩波稳定技术，因而能够提供准确而稳定的磁开关点。 在电路设计上，4913提供了一个受控时钟机制来为霍尔器件和模拟信号处理电路提供时钟源，同时这个受控时钟机制可以发出控制信号使得消耗电流较大的电路周期性的进入“休眠”模式；同时通过这个机制，芯片被周期性的“唤醒”并且根据预定好的磁场强度阈值检测外界穿过霍尔器件磁场强度的大小。 如果磁通密度高于“操作点”阈值或者低于“释放点”阈值，则开漏输出晶体管被驱动并锁存成与之相对应状态。而在“休眠”周期中，输出晶体管被锁定在其先前的状态下。在电池供电应用中，这种设计对于延长工作寿命提供了支持。 148是一款基于混合信号CMOS技术的无极性霍尔开关，这款IC采用了先进的斩波稳定技术，因而能够提供准确而稳定的磁开关点。 在电路设计上，148提供了一个受控时钟机制来为霍尔器件和模拟信号处理电路提供时钟源，同时这个受控时钟机制可以发出控制信号使得消耗电流较大的电路周期性的进入“休眠”模式；同时通过这个...
W131全极性霍尔传感器 无极性霍尔开关 取代磁簧管
信息内容：全極性霍爾感應開關全極性霍爾感應開關W131特色:..工作電壓從2.4V to 26V且內建電源接反保護電路。..工作頻率可從直流到15kHz。..內建霍爾感應器。..內建溫度補償電路﹐可以確保IC不受溫度變化的影響。..適用於計數器﹐定位器﹐磁性開關等。..當感應到磁場時輸出為Low﹐當沒感應到磁場時輸出High。功能描述:位(high)。W131為全極性磁場感應﹐可以廣泛應用於磁性開關﹐取代磁簧管等應用。由於WSH131優越的性能﹐應用時無須任何外加元件﹐可大大降低系統成本與設計電壓範圍從2.4V到26V﹐輸出為open collector架構﹐輸出電流為20mA﹐由使的W131可以工作的溫度範圍從-40℃到125℃.且其內建穩壓器也使其工作腳位定義:Vdd 1電源輸入端Gnd 2接地線Vout 3輸出端 絕對值(at Ta=25°C)工作電壓Vcc -------------------------- 26V輸出崩潰電壓Vout(breakdown) ---------------- 30V可感應磁場強度B -------------------------- Unlimited電源反接電壓Vr -------------------------- 26V輸出電流Ic -------------------------- 25mA工作溫度範圍Ta -------------------------- (-40°C to 125°C)儲存環境溫度Ts -------------------------- (-65°C to 150°C)封裝...
