供应 欧姆龙OMRON旋转编码器型号：E6C3-CWZ3EH 1024P/R 2M
| 价 格： | 3957.64 | |
| 是否提供加工定制： | 否 | |
| 品牌/商标： | OMRON/欧姆龙 | |
| 型号/规格： | E6C3-CWZ3EH 1024P/R 2M | |
| 种类： | 速度 | |
| 材料： | 铝合金 | |
| 制作工艺： | 厚膜 | |
| 输出信号： | 数字型 | |
| 防护等级： | IP67 | |
| 分辨率： | 100-3600 | |
| 类型： | 其他IC |
增量型 外径φ50(坚固型)
实现「耐久性」和「使用方便性」！
■密封轴承的采用，
实现了IP65f的防滴·防油构造
■增强耐轴负载性能。
实现径向80N、轴向50N
额定值 / 性能
| 项目 型号 | E6C3-CWZ5GH | E6C3-CWZ3EH | E6C3-CWZ3XH | |
| 电源电压 | DC12－10％～24＋15％V 脉冲(p-p)5％以下 | DC5－5％～12＋10％V 脉冲(p-p)5％以下 | ||
| 消耗电流*1 | 100mA以下 | |||
| 分辨率(脉冲/旋转) | 100、200、300、360、500、600、720、800、1,000、1,024、1,200、1,500、1,800、2,000、2,048、2,500、 3,600 | |||
| 输出相 | A相、B相、Z相 | A、A、B、B、Z、Z相 | ||
| 输出形式 | 集电极开路输出*2 | 电压输出(NPN 输出) | 集电极开路输出*3 | |
| 输出容量 | 输出电压：VH＝Vcc－3V以上(IO＝30mA)VL＝2V 以下 (IO＝－30mA)输出电流:±30mA | 输出电阻：2kΩ 输出电流：35mA以下 残留电流：0.7V以下 | AM26LS31相当品 输出电流H位:IO= -10mAL位：IS=10mA 输出电压VO＝2.5V以上VS＝0.5V以下 | |
| 响应频率数＊4 | 125kHz(Z相复位室为65kHz) | |||
| 输出位相差 | A相、B相的位相差90°±45°(1/4T±1/8T) | |||
| 输出上升、下降时间 | 1μs以下(导线长:2m输出电流:30mA) | 1μs以下(导线长:2m输出电流:35mA) | 1ms以下(导线长:2m IO=－10mA、IS:10mA) | |
| 起动转矩 | 常温时： 10mN·m以下、低温时： 30mN·m以下 | |||
| 惯性力矩 | 2.0×10－6kg·m2 (500P/R以下 1.9×10－6kg·m2) | |||
| 轴允许力 | 径向 | 80N | ||
| 轴向 | 50N | |||
| 允许转速 | 5,000r/min | |||
| 保护回路 | 电源逆向连接保护、输出负载短路保护 | — | ||
| 环境温度范围 | 工作时：－10～＋70℃、保存时：－25～＋85℃(不结冰) | |||
| 环境湿度范围 | 工作时、保存时：各35～85%RH(不结露) | |||
| 绝缘电阻 | 20MΩ以上(DC500V兆欧表)充电部整体与外壳间 | |||
| 耐电压 | AC500V 50/60Hz 1min 充电部整体与外壳间 | |||
| 振动(耐久) | 10～500Hz 复振幅2m或者150m/s2 X、Y、Z各方向 1扫描 11min 3扫描 | |||
| 冲击(耐久) | 1,000m/s2 X、Y、Z各方向 3次 | |||
| 保护结构 | IEC60529规格 IP65(JEM 规格IP65f 防滴·防油)*5 | |||
| 连接方式 | 导线引出式(标准导线长1m) | |||
| 材质 | 外壳 | 铝 | ||
| 本体 | 铝 | |||
| 轴 | SUS303 | |||
| 质量(包装状态) | 约300g | |||
| 附件 | 使用说明书 | |||
* 1. 接通电源时，流过9A的冲流。（时间：约0.1ms）
* 2. 关于互补输出 下图表示输出回路2种，即NPN和PNP 2种输出晶体管。 根据输出信号「H」、「L」，
2种输出晶体管互相交叉 进行「ON」、「OFF」动作。使用时，正电源， OV分 别吸合，
拉下互补输出是输出电流流出或流入2种动 作。 特征是信号的上升、下降速度快，可进行导线的长距离 延长。
可与开路集电极输入机器(NPN、PNP)连接。
* 3. 所谓线性驱动输出就是根据RS-422A的数据输送回路。 可通过双股绞合线电缆进行长距离输送。
(AM26LS31 相当品)
* 4. 电的应答转速根据分辨率的响应频率规定。 电的应答速度(r/min）×60
因此，旋转超过响应转速时，则电气上不能追纵信号。
* 5. JEM1030：适用期1991
* 6. 如图所示， D切面与本体的Z相原点位置点要一致。(输出位置范围：±15°)
| E6C3-CWZ3EH 1000P/R 1M | E6C3-CWZ3EH 2048P/R 1M |
| E6C3-CWZ3EH 1000P/R 2M | E6C3-CWZ3EH 2048P/R 2M |
| E6C3-CWZ3EH 100P/R 1M | E6C3-CWZ3EH 2500P/R 1M |
| E6C3-CWZ3EH 100P/R 2M | E6C3-CWZ3EH 2500P/R 2M |
| E6C3-CWZ3EH 1024P/R 1M | E6C3-CWZ3EH 300P/R 1M |
| E6C3-CWZ3EH 1024P/R 2M | E6C3-CWZ3EH 300P/R 2M |
| E6C3-CWZ3EH 1200P/R 1M | E6C3-CWZ3EH 3600P/R 1M |
| E6C3-CWZ3EH 1200P/R 2M | E6C3-CWZ3EH 3600P/R 2M |
| E6C3-CWZ3EH 1500P/R 1M | E6C3-CWZ3EH 360P/R 1M |
| E6C3-CWZ3EH 1500P/R 2M | E6C3-CWZ3EH 360P/R 2M |
| E6C3-CWZ3EH 1800P/R 1M | E6C3-CWZ3EH 500P/R 1M |
| E6C3-CWZ3EH 1800P/R 2M | E6C3-CWZ3EH 500P/R 2M |
| E6C3-CWZ3EH 2000P/R 1M | E6C3-CWZ3EH 600P/R 1M |
| E6C3-CWZ3EH 2000P/R 2M | E6C3-CWZ3EH 600P/R 2M |
| E6C3-CWZ3EH 200P/R 1M | E6C3-CWZ3EH 720P/R 1M |
| E6C3-CWZ3EH 200P/R 2M | E6C3-CWZ3EH 720P/R 2M |
| E6C3-CWZ3EH 800P/R 2M | E6C3-CWZ3EH 800P/R 1M |
产品规格仅供参考，详细信息请于业务员联系。
- 所属城市：福建 福州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 吴福宝
- 电话：0591-88200455
- 传真：0591-88200455
- 手机：
- QQ ：
供应 欧姆龙OMRON旋转编码器型号：E6B2-CWZ6C-17 100P/R 20M
信息内容：增量型 外径 φ40 编码器φ40的通用型■对应电源电压DC5～24V(集电极开路输出型)■外径φ40备有2000P/R的分辨率■具备使Z相对简单化的原点位置显示功能■实现轴负重、径向30N、推力向20N■附有逆接、负荷短路保护回路，改善了可靠性(也备有线性驱动输出)dzsc/18/9515/18951574.jpgE6B2-CWZ6C-17 100P/R 20M BY OME6B2-CWZ6C-17 50P/R 20M BY OMS
供应 欧姆龙OMRON旋转编码器型号：E6B2-CWZ6C-1 200P/R 2M

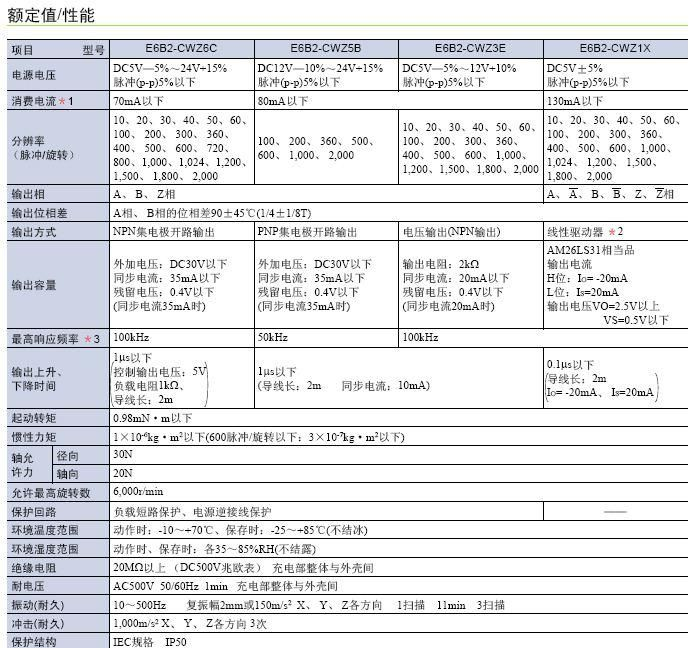

信息内容：增量型 外径 φ40 编码器φ40的通用型■对应电源电压DC5～24V(集电极开路输出型)■外径φ40备有2000P/R的分辨率■具备使Z相对简单化的原点位置显示功能■实现轴负重、径向30N、推力向20N■附有逆接、负荷短路保护回路，改善了可靠性(也备有线性驱动输出)dzsc/18/9525/18952593.jpgE6B2-CWZ6C-1 100P/R 0.5M BY OME6B2-CWZ6C-1 200P/R 0.5M BY OME6B2-CWZ6C-1 200P/R 2M BY OMSE6B2-CWZ6C-1 300P/R 0.5M BY OME6B2-CWZ6C-1 500P/R 0.5M BY OME6B2-CWZ6C-1 50P/R 0.5M BY OMSE6B2-CWZ6C-1 600P/R 0.5M BY OM
