欧姆龙omron 光电传感器 工件检测用区域传感器 F3WN-X
| 价 格： | 1.00 | |
| 是否提供加工定制： | 否 | |
| 品牌/商标： | OMRON/欧姆龙 | |
| 型号/规格： | F3WN-X | |
| 种类： | 光电 | |
| 材料： | 金属 | |
| 材料物理性质： | 导体 | |
| 材料晶体结构： | 单晶 | |
| 制作工艺： | 集成 | |
| 输出信号： | 模拟型 | |
| 防护等级： | / | |
| 线性度： | /（%F.S.） | |
| 迟滞： | /（%F.S.） | |
| 重复性： | /（%F.S.） |
F3WN-X
最小光轴间距9mm。（最小检测物体的大小φ14mm）.
最短传感器长度，187mm。（光轴数11光轴）
最长传感器长度，1,822mm。（光轴数120光轴）
| 项目 型号 | F3WN-X□□□□N14 | F3WN-X□□□□N25 | F3WN-X□□□□N40 | F3WN-X□□□□N70 | |
| 检测距离 | 0.2～7m | 0.2～10m | |||
| 光轴间距(p) | 9mm | 15mm | 30mm | 60mm | |
| 光轴数 | 17、27 | 11～119 | 6～60 | 5～30 | |
| 检测宽度(PH) | 153 243mm(PH=n×P) | 187～1,807mm(PH=(n—1）×P 37) | 187～1,807mm(PH= (n—1)×P 37) | 277～1,777mm(PH= (n—1)×P 37） | |
| 最小检测物体 | 不透明体直径φ14mm | 不透明体直径φ25mm | 不透明体直径φ40mm | 不透明体直径φ70mm | |
| 光源(发光波长) | 红外线发光二极管（870nm） | ||||
| 电源电压 | DC24V±10% 脉冲（p-p） 10%以下 | ||||
| 消耗电流(无负载时) | 投光器 | ～50光轴为止：140mA以下、51～85光轴：155mA以下、86光轴以上：170mA以下 | |||
| 受光器 | ～50光轴为止：100mA以下、51～85光轴：110mA以下、86光轴以上：120mA以下 | ||||
| 控制输出 | 负载电源电压DC24V以下、NPN晶体管输出（负载电流50mA以下） 控制输出1：入光时ON 控制输出2：遮光时ON ※设定输出线的选择 | ||||
| 外部诊断功能 | 外部诊断输入线 0～1.5V时：投光停止（短路电流3mA以下） 外部诊断输入线开放或9～24V时：通常投光 | ||||
| 显示灯 | 投光器 | 受光水平显示灯 LED 5个（绿色）：根据受光量亮灯 错误模式显示灯 LED 3个（红色）：发生异常时，根据发生内容亮灯 电源显示灯（绿色）：通常亮灯，发生异常时点灭 外部诊断显示灯（橙色）：外部诊断时亮灯 | |||
| 受光器 | 受光水平显示灯 LED 5个（绿色）：根据受光量亮灯 错误模式显示灯 LED 3个（红色）：发生异常时，根据发生内容亮灯 控制输出1动作显示灯（橙色）：入光时，亮灯 控制输出2动作显示灯（橙色）：遮光时，亮灯 电源显示灯（绿色）：通常亮灯，发生异常时点灭 功能显示灯（绿色）：开放 | ||||
| 保护电路 | 电源逆接保护，输出短路保护 | ||||
| 应答时间 | 详情参照→707页 | ||||
| 使用环境照明度 | 受光面照明度白炽灯：3,000lx以下，太阳光：10,000lx以下 | ||||
| 周围温度 | 动作时：-10～ 55℃、保存时：-30～ 70℃ （不结冰、结露） | ||||
| 周围湿度 | 动作·保存时：各30～95％RH （不结露） | ||||
| 绝缘阻抗 | 20MΩ以上(DC500V兆欧表) | ||||
| 耐电压 | AC1,000V 50/60Hz 1min | ||||
| 振动(误动作) | 耐久 | 10～55Hz 复振动1.5mm X、Y、Z各方向 2h | |||
| 误动作 | 10～55Hz 复振动0.7mm X、Y、Z各方向 50min | ||||
| 冲击(误动作) | 耐久 | 300m/s2 X、Y、Z各方向 3次 | |||
| 误动作 | 100m/s2 X、Y、Z各方向 1,000次 | ||||
| 保护结构 | IEC规格IP65 | ||||
| 连接方式 | M12接插件内型 | ||||
| 质量(捆包状态) | 按以下公式来计算:检测宽度150～738mm的质量(g)＝(检测宽度＋100）×2＋1,300 检测宽度747～1,402mm的质量(g)=(检测宽度＋100）×2＋1,700 检测宽度1,417～1,822mm的质量(g)=(检测宽度＋100）×2＋2,100 | ||||
| 材质 | 外壳 | 铝 | |||
| 前罩 | 丙稀基(PMMA树脂) | ||||
| 线 | 耐油性PVC | ||||
| 附属品 | 金属安装配件（上·下）、金属安装配件（中间）（根据传感器全长个数不同）、安装螺丝一套、使用说明书 | ||||
我们的联系方式：
电话：021-51872140
传真：021-66309093
电邮：server@kaixuanchina.com
- 所属城市：上海 上海市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 袁乐
- 电话：021-66309087
- 传真：021-66309087
- 手机：
- QQ ：
超声波传感器-模拟量 UNDK 30 堡盟Baumer中国核心代理
信息内容：堡盟集团是国际的提供精密测量方案以及产品设计和生产的厂家。其的产品及技术包括用于工厂和过程自动化的传感器、视觉产品及其解决方案、运动控制以及粘合系统，现已在各行各业得以广泛应用。dzsc/18/9516/18951628.jpgdzsc/18/9516/18951628.jpg 我司是堡盟在中国的核心代理商，连续三年蝉联北亚大区销售，我们代理涵盖:瑞士堡盟电子及旗下（IVO、HUBNER-霍伯纳、Thalheim、Bourdon Haenni-波登.海尼）全系列产品：编码器、传感器、过程仪表、视觉系统、粘胶系统等。 如您需要订购及咨询堡盟的产品，请将询价单发至邮箱server@kaixuanchina.com或传真至我司（谈小姐收），询价单应包含公司名称、联系电话、联系人、产品名称、需要的数量，谢谢您的配合！ 我司的联系方式如下：电话：021-51872140传真：021-66309093公司网址：www.kaixuanchina.com公司论坛：bbs.kaixuanchina.com 另外 堡盟的产品都需要询价 网站上的价格并非实价！

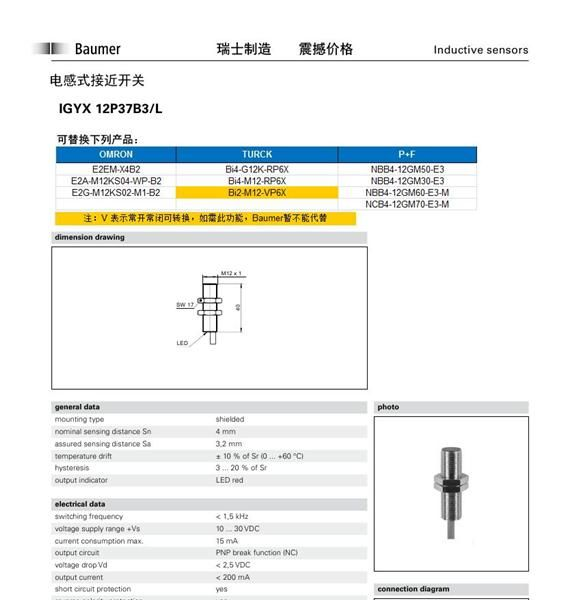

堡盟B系列 电感式接近开关 IGYX 12P37B3/L 价格超震撼！
