供应SMD贴片热敏电阻.
| 价 格： | 0.08 | |
| 是否提供加工定制： | 是 | |
| 品牌： | WLD | |
| 型号： | 0402,0603,0805,1206 | |
| 种类： | 热敏 | |
| 性能： | 精密 | |
| 材料： | 合成膜 | |
| 制作工艺： | 合成式 | |
| 外形： | 平面片状 | |
| 标称阻值： | 1K.5K.10K.50K.100K............ | |
| 允许偏差： | ±1% | |
| 温度系数： | NTC | |
| 额定功率： | 0.125（W） | |
| 功率特性： | 小功率 | |
| 频率特性： | 低频 | |
| 营销方式： | 厂家直销 | |
| 产品性质： | 热销 |
1.0概述
片式NTC热敏电阻器采用了外覆玻璃釉的结构，实现了瓷体与电极，瓷体与玻璃釉的共烧。端头进行Ag/Ni/Sn的三层电镀工艺。由于产品外部采用了致密的玻璃保护层，与无玻璃保护产品相比，在耐酸碱腐蚀性、耐潮湿及阻值的稳定性等方面都有显著提高，能在恶劣的环境下使用。
片式NTCR具有无引线、片状化、体积小、响应快等特点，满足了高密度表面贴装需要，适合回流焊与波峰焊焊接，因而获得了广泛的应用，其主要用途：
1. 可充电电池、CPU的温度探测；
2. IC、LCD、石英振荡器的温度补偿；
3. 需温度补偿和探测的各种电路。
2.0 结构及尺寸 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
单位： inch (mm)
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
型号 | L | W | T | M | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
0402 (1005) | 0.040±0.006 (1.0±0.15) | 0.020±0.004 (0.5±0.10) | 0.020Max. (0.5Max.) | 0.004Min. (0.10Min.) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
0603 (1608) | 0.063±0.006 (1.6±0.15) | 0.031±0.006 (0.8±0.15) | 0.037Max. (0.95Max.) | 0.004Min. (0.10Min.) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
0805 (2012) | 0.08±0.008 (2.0±0.2) | 0.05±0.008 (1.25±0.2) | 0.05Max. (1.25Max.) | 0.006Min. (0.15Min.) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1206 (3216) | 0.126±0.008 (3.2±0.20) | 0.063±0.008 (1.6±0.2) | 0.060Max. (1.50Max.) | 0.008Min. (0.20Min.) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
3.0 产品规格型号表示方法 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
CMF X XXX X XXXX X X X X ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ① 产品代号：表示片式负温度系数热敏电阻 ② 尺寸规格代码
③ 标称电阻值 为25℃时的零功率电阻，单位为Ω， 前二位为有效数字，第三位数字表示有效数字后“0”的个数。. ④阻值公差代码（%）
⑤B值常数,单位为K ⑥B值精度代码(%)
⑦B值温度代码 （℃/℃）
⑧端电极材料代号：N—三层电极 ⑨包装方式代码：T—编带包装、B—散包装 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
4.0 电气性能 | |||
型号规格 | 客户料号 | R25（KΩ） | B25/50(k) |
CMFB104F4250FANT | 100±1% | 3950±1% | |
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 张辉
- 电话：
- 传真：
- 手机：
- QQ ：
供应MF58玻封热敏电阻
信息内容：NTC热敏电阻（负温度系数）是由高纯度过渡金属Mn、Co、Ni、Fe、Cu等元素的氧化物经高温烧结而制成的敏感半导体陶瓷元件。它的基本电气特性是随温度变化而改变电阻。即在一定的测量功率下，电阻值与环境温度或自身温度具有相对应的关系，利用这一特性，将热敏电阻器用在电子线路上通过其电阻值的变化来确定相应温度的变化，以达到测温和控温的目的。 应用范围： 1、家用电器中电饭煲、电烤箱、空调机、微波炉、电风扇、电取暖炉等的温度控制与温度检测。 2、办公自动化设备，如复印机、打印机的温度检测或温度补偿。 3、工业、医疗、环保、气象、食品加工设备的温度控制与检验。 4、液面指示和流量测量。 5、电讯领域的手机电池及充电器。 6、仪表线圈、集成电路、石英晶体振荡器和热电偶的温度补偿。 特点： 1、耐温性好，高稳定，可靠性高。 2、阻值范围宽：R25℃时50Ω-5000KΩ 3、阻值精度高，可按客户要求定做超高阻值精度：0.3% 、 0.5% 4、体积小、重量轻、结构坚固，便于自动插件。 5、热感应速度快、灵敏度高。 产品代码说明： MF58-395-103J①②③④ ① 热敏电阻类型：例如：MF58为玻封型；...

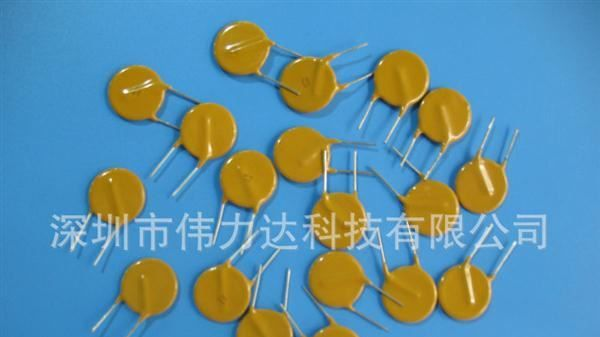

厂家直销自恢复保险丝RF60-400 RF72-400
