供应差模环型电感
| 价 格： | 1.00 | |
| 应用范围： | 滤波 | |
| 种类： | 电感线圈 | |
| 品牌： | 五环 | |
| 型号： | WHC5026 | |
| 封装形式： | 插件电感 | |
| 绕线形式： | 单层密绕式 | |
| 导磁体性质： | 铁氧体磁芯 | |
| 磁芯形状： | 罐形 | |
| 工作频率： | 低频 | |
| 安装方式： | 卧式非密封 | |
| 骨架材料： | 铁氧体 | |
| 品质因数Q： | 30 | |
| 电感量： | 2 | |
| 允许误差： | 20% | |
| 感抗XL： | 30（Ω） | |
| 额定电流： | 2000（mA） | |
| 分布电容： | 33（F） | |
| 标称电压： | 1（V） |
差模环型电感---中山市五环电子厂
| 特徵: | ||||||
| 廣泛應用於電源轉換和線路濾波器. | ||||||
| 線圈繞在鐵粉磁環上. | ||||||
| 合乎成本的設計. | ||||||
| 從小體積手繞到大體積機繞. | ||||||
| 130℃UEW-NY銅線. | ||||||
| 高飽和電流. | ||||||
| 外塗以凡立水(透明膠) | ||||||
| 4.功能及應用 | |||||||||
| 功能: | 電源供給器. | ||||||||
| 開關電路. | |||||||||
| 珪控整流器和晶閘管控制電路. | |||||||||
| 輸出扼流 | |||||||||
| EMI / RFI扼流圈. | |||||||||
| 其他濾波器. | |||||||||
| 應用: | 玩具、電器電源供應器、大型converter箱式電源供應器、電腦主板、電子整流器 | ||||||||
| 電視、音箱、充電器、各式儀器儀表等。(貼片扁平線電感) | |||||||||
Pict
| |||||||||||||
| 五环品名PART NO | 电感量(uH) | 额定电流(A) MAX | 直流电阻(OHM)MAX | A尺寸 (MM)MAX | D 尺寸 (MM)MAX | 单个重量(G/PCS) | |||||||
| WHC-5R0M-2026 | 5.0 | 0.5 | 0.007 | 7.5 | 4.5 | 0.4 | |||||||
| WHC-9R0M-2026 | 9.0 | 0.3 | 0.011 | 8.0 | 4.5 | 0.2 | |||||||
| WHC-150M-2026 | 15 | 0.5 | 0.07 | 7.5 | 4.5 | 0.4 | |||||||
| WHC-200M-2026 | 20 | 0.2 | 0.198 | 7.5 | 4.0 | 0.2 | |||||||
| WHC-270M-2026 | 27 | 0.3 | 0.031 | 8.0 | 4.5 | 0.2 | |||||||
| WHC-100M-3026 | 10 | 2.0 | 0.017 | 12.0 | 7.0 | 1.6 | |||||||
| WHC-120M-3026 | 12 | 1.0 | 0.04 | 10.5 | 6.0 | 1.2 | |||||||
| WHC-320M-3026 | 32 | 1.0 | 0.065 | 12.0 | 7.0 | 1.4 | |||||||
| WHC-370M-3026 | 37 | 0.5 | 0.134 | 10.0 | 5.5 | 1.0 | |||||||
| WHC-141M-3026 | 140 | 0.5 | 0.265 | 10.0 | 6.0 | 1.2 | |||||||
| WHC-8R2M-3726 | 8.2 | 2.0 | 0.017 | 14.5 | 7.0 | 2.0 | |||||||
| WHC-220M-3726 | 22 | 2.0 | 0.03 | 14.5 | 7.5 | 2.4 | |||||||
| WHC-240M-3726 | 24 | 1.0 | 0.055 | 13.5 | 6.0 | 1.6 | |||||||
| WHC-560M-3726 | 56 | 0.5 | 0.181 | 12.5 | 5.5 | 1.4 | |||||||
| WHC-680M-3726 | 68 | 1.0 | 0.095 | 13.5 | 6.5 | 2.0 | |||||||
| WHC-241M-3726 | 240 | 0.5 | 0.36 | 13.0 | 6.5 | 1.6 | |||||||
| WHC-150M-4426 | 15 | 2.0 | 0.023 | 15.5 | 7.5 | 2.8 | |||||||
| WHC-430M-4426 | 43 | 1.0 | 0.074 | 14.5 | 7.0 | 2.6 | |||||||
| WHC-680M-4426 | 68 | 2.0 | 0.056 | 15.5 | 9.0 | 3.8 | |||||||
| WHC-111M-4426 | 110 | 0.5 | 0.25 | 14.0 | 6.5 | 2.4 | |||||||
| WHC-141M-4426 | 140 | 1.0 | 0.14 | 15.0 | 7.5 | 3.2 | |||||||
| WHC-361M-4426 | 360 | 0.5 | 0.46 | 14.5 | 7.5 | 2.8 | |||||||
| WHC-200M-5026 | 20 | 3.0 | 0.021 | 17.5 | 9.0 | 4.4 | |||||||
| WHC-300M-5026 | 30 | 2.0 | 0.035 | 17.0 | 8.5 | 4.0 | |||||||
| WHC-600M-5026 | 60 | 3.0 | 0.038 | 18.0 | 10.0 | 5.8 | |||||||
| WHC-680M-5026 | 68 | 1.0 | 0.101 | 16.0 | 7.5 | 3.6 | |||||||
| WHC-101M-5026 | 100 | 2.0 | 0.081 | 17.0 | 9.5 | 5.2 | |||||||
| WHC-221M-5026 | 220 | 1.0 | 0.19 | 16.5 | 8.0 | 4.4 | |||||||
| K: 10% ；M: 20% 可按客户需要的电感量、电流定制 | |||||||||||||
- 所属城市：广东 中山
- [联系时请说明来自维库仪器仪表网]
- 联系人： 黄洁
- 电话：0760-85519097
- 传真：0760-85519097
- 手机：
- QQ ：
供应差模磁环电感 环型共模电感

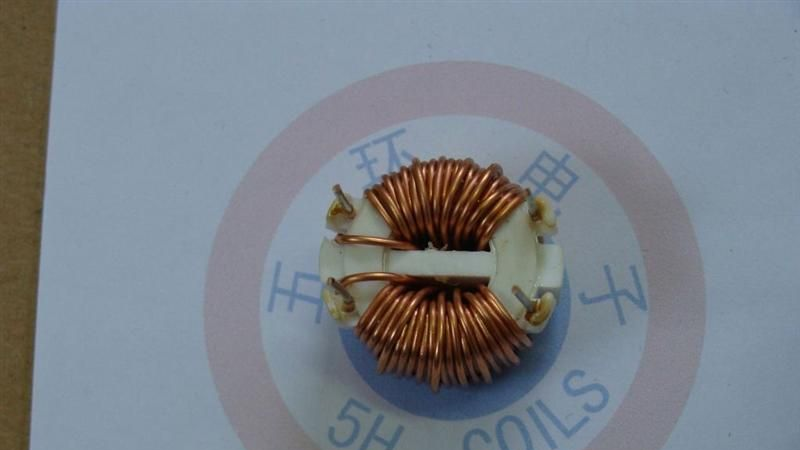

信息内容：差模磁环电感 环型共模电感 磁环绕线电感 中山市五环电子厂1. 五环图型及尺寸( SHAPE AND SIZE) ( 单位 mm )型号A (max)B ±3.0mmC refD (max)额定电流电感量20267.515.04.04.50.1-0.5A5uH-27uH302612.015.06.57.00.5-2.0A10uH-140uHdzsc/18/9594/18959483.jpg372613.515.06.06.50.5-2.0A10uH-240uH442615.515.08.59.00.5-2.0A10uH-360uH502618.015.09.510.01.0-3.0A20uH-400uH682623.515.09.510.01.0-5.0A25uH-500uH802627.015.013.013.53.0-5.0A50uH-960uH1062634.015.017.018.02.0-10.0A30uH-850uH1302642.015.021.021.52.0-10.0A30uH-950uH1. 铁粉芯另有:3826,6026,7226,9026,9426,12426,13126,13226,14126,15026,15726,17526, 18426,20026,20126,22426,22526,24926,250-26 等总共50多个尺寸型号,欢迎选型. 2. 镍锌,锰锌材质各有100多种型号及尺寸.欢迎选型.2. 五环编号表示WHC - 300 M - 2A - 5026(1) (2) (3) (4) (5)(1). 编号(Type) : 磁环电感 ( WHC )(2). 标称电感值班(Inductance) : "300"表示 30uH（Example: "300"for 30UH) ( 300 )(3). 电感公差（Tolerance) :"M:±20%, "...
屏敝功率贴片电感 贴片功率电感

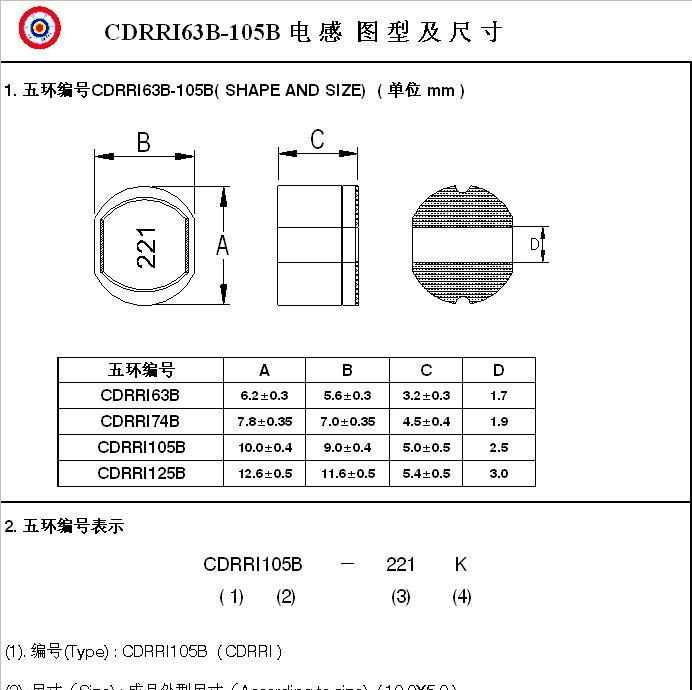

信息内容：dzsc/18/9822/18982253.jpg公司主要生产: 色环电感、工字型电感、 注塑胶工字型电感、 涂漆EL工字型色码电感、 磁环电感 、等不同材 等不同材 质及上底座产品 、 棒型无针脚滤波电感 、 棒型轴向电感 、 空芯线圈电感、 宽频六孔磁珠、模压线圈、 EMI 滤波线圈、 共模电感、 触发线圈 、可调线圈：S1 2 3、 贴片电感 ; 贴片功率电感、贴片绕线式电感、贴片屏蔽电感、贴片大电流电、贴片高频电感叠层磁珠和叠层电感 .详细电特性请查询本工厂网站：www.wuhuandz.com
