供应molex连接器 4.2mm间距，3芯 39-30-3036 ，39303036
| 价 格： | 2.50 | |
| 加工定制： | 否 | |
| 品牌/商标： | Molex/莫莱克斯 | |
| 型号/规格： | 39-30-3036 | |
| 应用范围： | 电源 | |
| 种类： | 插头/插座 | |
| 接口类型： | AC/DC | |
| 形状： | 矩形 | |
| 制作工艺： | 熔接 | |
| 特性： | 阻火/阻燃 | |
| 工作频率： | 其他 | |
| 芯数： | 3 | |
| 类型： | 其他IC |
39-30-3036技术资料
产品详细资料
一般
状态 | 还有效 |
类别 | PCB插座头 |
系列 | 5569 |
应用 | Power,线对板 |
注解 | Current = 13A max. per circuit when header is mated to a receptacle loaded with 45750 Mini-Fit® Plus HCS Crimp Terminal Crimped to 16 AWG wire., See Molex Product specification PS-5556001 for additional current de-rating information. |
概述 | Mini-Fit Jr.™ |
产品名称 | Mini-Fit Jr.™ |
物理
断开 | 否 |
电路数(已装入的) | 3 |
电路数(最多的） | 3 |
颜色-树脂 | 自然色 |
耐用性(插拔次数) -最多次数 | 30 |
先接后断 | 否 |
阻燃性 | 94V-0 |
满足欧洲Glow-Wire标准 | 否 |
可配插产品指南 | 否 |
插接极性 | 无 |
锁定插接部位 | 是 |
材料-金属 | 黄铜 |
材料-接合处电镀 | 锡 |
材料-终端电镀 | 锡 |
材料-树脂 | 尼龙 |
行数 | 1 |
方向 | 直角 |
PCB定位器 | 是 |
PCB保持力 | 是 |
PC厚度：推荐 | 1.78mm |
包装形式 | 袋 |
间距-接合界面 | 4.20mm |
间距-终端界面 | 4.20mm |
最薄镀层-接合部位 | 5.080µm |
最小镀层：端接 | 5.080µm |
有极性的插配件 | 是 |
PCB极性 | 是 |
有护墙的 | 全部 |
可堆叠的 | 否 |
穿孔式表面焊接(SMC) | 否 |
运行温度范围 | -40°C to 105°C |
终端界面:类型 | 穿孔式 |
电气
（请核对产品规格的具体细节。） | |
每触点电流 | 13A |
电压- | 600V |
Agency Certification
CSA | LR19980 |
TUV | R72081037 |
UL | E29179 |
焊接处理数据
Duration at Max. Process Temperature (seconds) | 5 |
无铅工艺能力 | 波峰（仅TH） |
Max. Cycles at Max. Process Temperature | 1 |
Process Temperature max. C | 240 |
材料信息
曾用产品编号 | 5569-03A4-210 |
UPC | 800754316835 |
参考：图纸编号
包装规格 | PK-5569-002 |
产品规格 | PS-5556-001, RPS-5556-004 |
销售用图纸 | SDA-5569-03A** |
测试总结 | TS-5556-002 |
39-30-3036图纸
dzsc/18/9451/18945114.jpg
如有其他相关问题，详情请咨询苏州福迈电子有限公司
0512-89172126
www.furmay.com
- 所属城市：江苏 苏州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 路经理
- 电话：0512-89172126
- 传真：-
- 手机：
- QQ ：

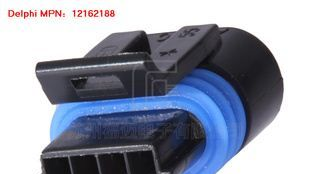

供应DELPHI连接器汽车密封防水连接器，12162188
信息内容：12162188图纸Product Number12162188Description4 Way Black Metri-Pack 150.2 Sealed Female Connector AssemblyConnector FamilyMetri-PackConnector Series150.2Product TypeConnectorColorBlackMaterial DescriptionNylonCavities4GenderFemaleSealableSealedTemperature Range Celsius-40 to 125Resistance in mOhms at 20 mVLess than 10.0Voltage Drop in mV per ampLess than 6.0Terminal Blade Width mm1.5Part Weight4.4595 gExterior Dimensions27.1L X 23W X 18.4HTerminal Primary LockRampConnector Primary LockPositiveStatusActiveUsable Cavities4Mates WithDevice ConnectionELV CompliantYes3D IGES Model AvailableYesSeating ProcessPull To Seat12162188基本资料如有其他相关问题，详情请咨询苏州福迈电子有限公司0512-89172126www.furmay.com

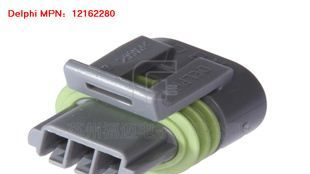

供应DELPHI连接器汽车密封防水连接器，锁扣，12162280
