代替名电舍的AGV磁导航传感器-地标传感器-导航磁条
| 价 格： | 2.00 | |
| 是否提供加工定制： | 是 | |
| 品牌： | 军航-磁导航传感器-地标传感器-站点传感器-AGV导航磁条 | |
| 型号： | JH-06型 AGV 磁导航传感器 | |
| 种类： | 磁敏 | |
| 材料： | PBT工程塑料或铝合金 | |
| 材料物理性质： | 磁性材料 | |
| 材料晶体结构： | 非晶 | |
| 制作工艺： | 集成 | |
| 输出信号： | 数字型 | |
| 防护等级： | IP54 | |
| 线性度： | 0（%F.S.） | |
| 迟滞： | 0（%F.S.） | |
| 重复性： | 0（%F.S.） | |
| 灵敏度： | 0 | |
| 漂移： | 0 | |
| 分辨率： | 0 |
用途及特点
JH-06型AGV磁导航传感器，主要应用于磁条导航方式的自动导引车AGV、自动手推车AGC、无轨移动货架、物流拣选等行业。该磁导航传感器采用6路采样点输出，与日本名电舍AGC采用的磁导航传感器性能相同。它的价格合理供货期短，温漂、磁饱和等性能指标均优于进口产品。
磁条导航方式的自动导引车AGV，沿着地面铺设的磁条行驶。JH-06型AGV磁导航传感器，安装在AGV车体前方的底部，距离磁条表面10—30mm，磁条宽度为30—50 mm，厚度1mm。JH-06磁导航传感器利用其内部间隔20mm平均排布的6个采样点，能够检测出磁条上方100 gauss以下的微弱磁场，每一个采样点都有一路信号对应输出。AGV运行时，磁导航传感器内部垂直于磁条上方的连续1—3个采样点会输出信号，依靠输出的这几路信号，可以判断磁条相对于JH-06型AGV磁导航传感器的偏离位置，据此AGV会自动作出调整，确保沿磁条前行。
JH-06型AGV磁导航传感器，主要分为JH-06、JH-06N、JH-06S三种型号。
JH-06型，既可以检测N极，也可以检测S极磁场。当检测到N极磁场时，亮红灯指示；当检测到S极磁场时，亮绿灯指示。
JH-06N型，只检测N极磁场，对S极磁场没有反应。当检测到N极磁场时，亮红灯指示。
JH-06S型，只检测S极磁场，对N极磁场没有反应。当检测到S极磁场时，亮绿灯指示。
dzsc/18/9443/18944337.jpg
◆损耗电流：小于50mA； ◆输出方式：6位NPN输出； ◆工作温度：-10℃－ 50℃； ◆防护等级：IP-54; ◆外壳材质：PBT工程塑料或铝合金。
|
性能指标
◆电源电压：10－30VDC；
◆电路保护：带极性接反保护；
◆轨道磁条：宽30毫米，厚1毫米，表面磁场100 gauss；
◆导线规格和长度：10芯扁平电缆，线径0.25mm，长度1.0m；
◆工作湿度：10－90% RH (不结露)；
接线表
|
技术参数
名 称 | 内 容 |
检测距离 | 30±20mm |
检测极性 | JH-06，N极和S极 |
JH-06N，红灯N极 | |
JH-06S，绿灯S极 | |
检测点数量 | 6（20mm等距） |
输出极限 | 耐压：DC60V |
单路输出电流：50mA | |
总输出电流：300mA | |
响应时间 | 10ms |
保存温度范围 | -40－ 80℃ |
输出电路
dzsc/18/9443/18944337.jpg
外形图及安装尺寸
dzsc/18/9443/18944337.jpg
注意事项
◆检测范围内不能存在电动机、抱闸、磁铁等磁性物体和金属物体；
◆工作时磁导航传感器垂直于磁条；
◆检测距离确保在允许范围内；
◆定期清洁磁导航传感器。
- 所属城市：辽宁 沈阳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 黄志平
- 电话：024-86083360
- 传真：024-86083360
- 手机：
- QQ ：
代替MACOME的SMR-100B型磁导航传感器-地标传感器-AGV导航磁条

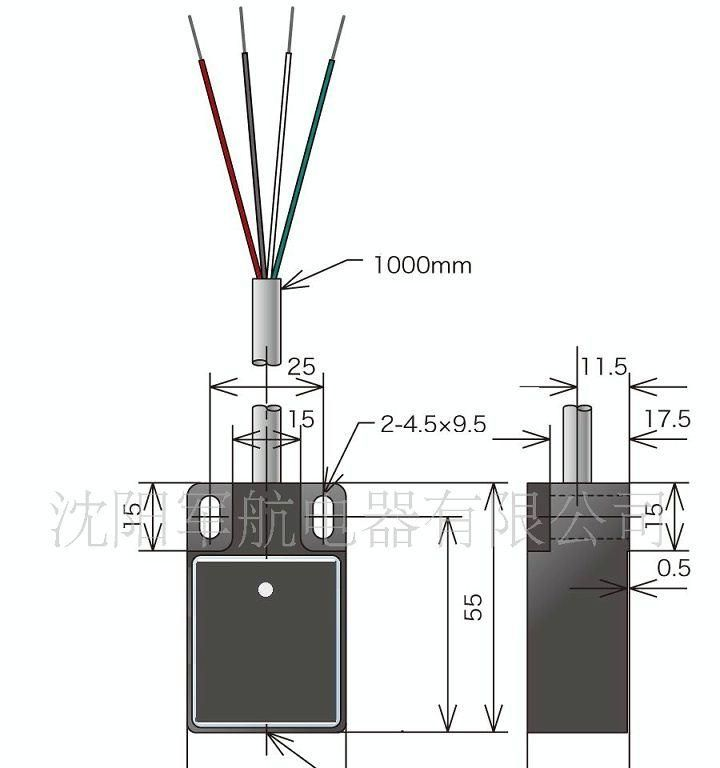

信息内容：用途及特点 JH-100B型AGV地标传感器，主要应用于磁条导航方式的自动导引车AGV、自动手推车AGC、无轨移动货架、物流拣选等行业。该地标读取器采用1路采样点，能够检测并区分100 gauss以下微弱的N极磁场和S极磁场，并通过两路NPN输出来区分指示。它与日本MACOME的SMR-100B性能相同，价格合理供货期短。磁条导航方式的自动导引车AGV，沿着地面铺设的磁条行驶。JH-100B型AGV地标传感器，安装在AGV车体侧面的底部，距离磁条表面20—40mm，磁条宽度为30—50 mm，厚度1mm。AGV的运行路径是由多条路段首尾连接而成，地标磁条作为路段的首尾端点，用来指示AGV进入哪个运行路段，从而控制AGV加速、减速、停车等。实际使用中，地标磁条垂直于导航磁条方向，贴在导航磁条旁边的地面上。 dzsc/18/9509/18950913.jpgdzsc/18/9509/18950913.jpg ◆损耗电流：小于10mA；◆输出方式：2位NPN输出；◆工作温度：-10℃－ 50℃；◆防护等级：IP-54;◆外壳材质：PBT工程塑料或铝合金。 性能指标 ◆电源电压：10－30VDC；◆电路保护：带极性接反保护；◆轨道磁条：宽50毫米，厚1毫米，表面磁场100 gauss；◆导线规格和长度：线径0.25mm的4芯屏蔽电缆，长度1.0m◆工作湿度：10－90% RH...
代替MACOME的SW-1924H型AGV磁导航传感器-地标传感器-导航磁条

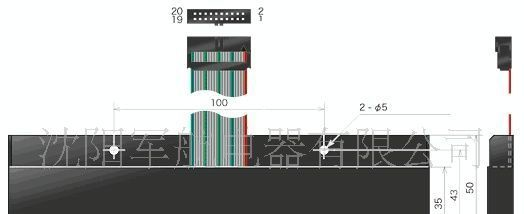

信息内容：用途及特点 JH-16型AGV磁导航传感器，主要应用于磁条导航方式的自动导引车AGV、自动手推车AGC、无轨移动货架、物流拣选等行业。该磁导航传感器采用16路采样点输出，与日本MACOME的SW-1924H性能相同。它的价格合理供货期短，温漂、磁饱和等性能指标均优于进口产品。磁条导航方式的自动导引车AGV，沿着地面铺设的磁条行驶。JH-16型AGV磁导航传感器，安装在AGV车体前方的底部，距离磁条表面20—40mm，磁条宽度为30—50 mm，厚度1mm。JH-16型AGV磁导航传感器利用其内部间隔10mm平均排布的16个采样点，能够检测出磁条上方100 gauss以下的微弱磁场，每一个采样点都有一路信号对应输出。AGV运行时，磁导航传感器内部垂直于磁条上方的连续3—5个采样点会输出信号。依靠16路通道中输出的3—5路信号，可以判断磁条相对于JH-16型AGV磁导航传感器的偏离位置，AGV会自动作出调整，确保沿磁条前行。 dzsc/19/1159/19115955.jpg ◆损耗电流：小于50mA；◆输出方式：16位NPN输出；◆工作温度：-10℃－ 50℃；◆防护等级：IP-54;◆外壳材质：PBT工程塑料或铝合金。 性能指标 ◆电源电压：10－30VDC；◆电路保护：带极性接反保护；◆轨道磁条：宽50毫米，厚1毫米，表...
