焊脚采样电阻
| 价 格： | 1.10 | |
| 加工定制： | 是 | |
| 品牌/商标： | 业展 | |
| 型号/规格： | 2W 10mR/1% | |
| 种类： | 高精度 | |
| 性能： | 精密 | |
| 材料： | 合金 | |
| 制作工艺： | 合成式 | |
| 外形： | 门型 | |
| 标称阻值： | 10mR | |
| 允许偏差： | ±1% | |
| 温度系数： | 20ppm | |
| 额定功率： | 2（W） | |
| 营销方式： | 厂家直销 | |
| 产品性质： | 热销 |
dzsc/18/9441/18944149.jpg
物理参数
项 目 | 参 数 | ||||||
材 料 | 镀锡铜、镍铜带 | ||||||
图 解 |
| ||||||
A（焊脚） | 3.5mm±0.5mm | ||||||
H（标高） | 9mm±2mm | ||||||
W（跨距） | 10mm±0.5mm | ||||||
y（卡位） | 1.5±0.2mm | ||||||
l（线径） | 1.0±0.1mm | ||||||
阻 值 | 10mΩ±0.1mΩ | ||||||
通过电流 | 14A |
工作特性Performance Data
条件 | 阻值变化百分比ΔR% |
25ºC时满负载工作1000小时 Loading life: 1000hrs at 25ºC | 1% |
潮湿环境中放置100小时 100 hrs in moisture | 1% |
在-40ºC～ 150ºC温度下循环1000次 Temperature Cycled at-40ºC～ 150ºC(1000 cyc) | 1% |
电阻功率温度曲线图Resistance power temperature curve
特点Features
压脚工艺，便于焊接前先在电路板上固定pressor foot design for easily fixed on PCB before welding
使用温度范围较宽high temperature proof
无感型设计，电感小于10纳亨non-inductance design, less than 10 nanohenries
引脚易于锡焊 easily solderable
电气性能Electrical Features
电阻温度系数a TCR×10-6/℃ <±40
对铜热电势EMF VS Cu(0-100℃)uV/℃ ≤35
应用Applications
精度要求很高的电流采样current sensing for high precision
反馈电路feedback current
低电感电路low inductance current
大电流脉冲电路big surge and pulse current
包装Packaging
散装，每包装1000PCS Bulk packaging, 1000pcs per package
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 李智德
- 电话：0755-26517682
- 传真：0755-26517682
- 手机：
- QQ ：
供应0201贴片电阻,高精密电阻
信息内容：dzsc/18/9500/18950025.jpg业展电子代理台湾光颉(Viking 品牌)的全系列产品线;Wire Bondable Chip Resistor（WB Series）规格：0201 （0.6*0.3 mm）;功率：1/32 W ;阻值：50Ω - 42KΩ 可选;误差： /- 0.5% , /- 1%, /- 5%, /- 10%可选;温度系数TCR： /- 50 - 100ppm .

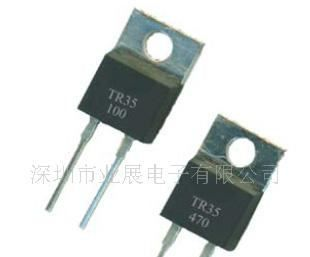

供应TO220封装大功率电阻/50W
