本产品描述:

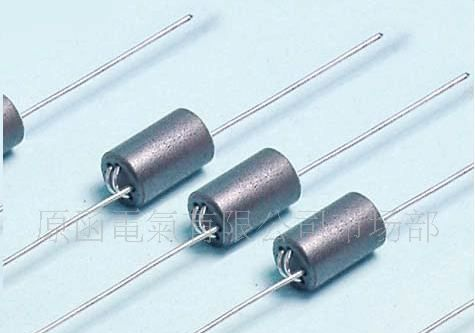

本功率电感器为非磁屏蔽结构，具有低阻值、高额定电流的特点，适合电源线的扼流。

误差20%

功率电感,大电流电感

1、表面贴装高功率电感。

2、具有小型化，高品质，高能量储存和低电阻之特性。

3、主要应用在电脑显示板卡，笔记本电脑，脉冲记忆程序设计，以及DC-DC转换器上。

4、可提供卷轴包装适用于表面自动贴装。

一般是指电气工程中用的，能承受大功率的电感器，如大型电机(AC)降压起动用的电感器(也叫电抗器)。

补充回答：一般电子线路中的电感是空心线圈，或带有磁芯的线圈，只能通过较小的电流，承受较低的电压；

而功率电感也有空心线圈的，也有带磁芯的，主要特点是用粗导线绕制，可承受数十安，数百，数千，甚至于数万安。

电感概念
能产生电感作用的元件统称为电感原件，常常直接简称为电感。它是利用电磁感应的原理进行工作的。
作用:阻交流通直流,阻高频通低频(滤波)，也就是说高频信号通过电感线圈时会遇到很大的阻力，很难通过，而对低频信号通过它时所呈现的阻力则比较小，即低频信号可以较容易的通过它。

电感线圈对直流电的电阻几乎为零。
电感线圈
一、电感的分类
a.按导磁体性质分类:空芯线圈、铁氧体线圈、铁芯线圈、铜芯线圈.
b.按工作性质分类:天线线圈、振荡线圈、扼流线圈、陷波线圈、偏转.
c.按绕线结构分类:单层线圈、多层线圈、蜂房式线圈.
高频贴片陶瓷电感d.按电感形式分类：固定电感线圈、可变电感线圈。
另外常常会根据工作频率和过电流大小，分为JEPSUN高频电感，功率电感等。
二、电感线圈的主要特性参数
a.标称电感量:
上标注的电感量的大小.表示线圈本身固有特性,主要取决于线圈的圈数,结构及绕制方法等,与电流大小无关,反映电感线圈存储磁场能的能力,也反映电感器通过变化电流时产生感应电动势的能力.单位为亨(H).
b.允许误差 :
电感的实际电感量相对于标称值的允许偏差范围称为允许误差.

c.感抗 XL:
电感线圈对交流电流阻碍作用的大小称感抗XL,单位是欧姆.它与电感量L和交流电频率f的关系为XL=2πfL.
d.品质因素 Q :
表示线圈质量的一个物理量,Q为感抗XL与其等效的电阻的比值,即：Q=XL/R. 线圈的Q值愈高,回路的损耗愈小.线圈的Q值与导线的直流电阻,骨架的介质损耗,屏蔽罩或铁芯引起的损耗,高频趋肤效应的影响等因素有关.线圈的Q值通常为几十到一百.
e.额定电流:
额定电流是指能保证电路正常工作的工作电流.
f.标称电压
g.分布电容（寄生电容）
三、常用线圈
1、单层线圈
单层线圈是用绝缘导线一圈挨一圈地绕在纸筒或胶木骨架上。

如晶体管收音机中波天线线圈。
2、蜂房式线圈
如果所绕制的线圈，其平面不与旋转面平行，而是相交成一定的角度，这种线圈称为蜂房式线圈。

而其旋转一周，导线来回弯折的次数，常称为折点数。蜂房式绕法的优点是体积小，分布电容小，而且电感量大。

蜂房式线圈都是利用蜂房绕线机来绕制，折点越多，分布电容越小
3、铁氧体磁芯和铁粉芯线圈
线圈的电感量大小与有无磁芯有关。在空芯线圈中插入铁氧体磁芯，可增加电感量和提高线圈的品质因素。
4、铜芯线圈
铜芯线圈在超短波范围应用较多，利用旋动铜芯在线圈中的位置来改变电感量，这种调整比较方便、耐用。
5、色码电感器
色码电感器是具有固定电感量的电感器，其电感量标志方法同电阻一样以色环来标记。
6、阻流圈（扼流圈）
限制交流电通过的线圈称阻流圈，分高频阻流圈和低频阻流圈。
7、偏转线圈
偏转线圈是电视机扫描电路输出级的负载，偏转线圈要求：偏转灵敏度高、磁场均匀、Q值高、体积小、价格低。
四、电感线圈感量和误差的标注方法
1.直标法:
在电感线圈的外壳上直接用数字和文字标出电感线圈的电感量,允许误差及工作电流等主要参数.
2.色标法：同电阻标法.单位为μH
电感器结构特点
（一）电感器的结构与特点电感器一般由骨架、绕组、屏蔽罩、封装材料、磁心或铁心等组成。
1．骨架 骨架泛指绕制线圈的支架。一些体积较大的固定式电感器或可调式电感器（如振荡线圈、阻流圈等），大多数是将漆包线（或纱包线）环绕在骨架上，再将磁心或铜心、铁心等装入骨架的内腔，以提高其电感量。

骨架通常是采用塑料、胶木、陶瓷制成，根据实际需要可以制成不同的形状。小型电感器（例如色码电感器）一般不使用骨架，而是直接将漆包线绕在磁心上。

空心电感器（也称脱胎线圈或空心线圈，多用于高频电路中）不用磁心、骨架和屏蔽罩等，而是先在模具上绕好后再脱去模具，并将线圈各圈之间拉开一定距离。
2．绕组 绕组是指具有规定功能的一组线圈，它是电感器的基本组成部分。 绕组有单层和多层之分。单层绕组又有密绕（绕制时导线一圈挨一圈）和间绕（绕制时每圈导线之间均隔一定的距离）两种形式；多层绕组有分层平绕、乱绕、蜂房式绕法等多种。
3．磁心与磁棒 磁心与磁棒一般采用镍锌铁氧体（NX系列）或锰锌铁氧体（MX系列）等材料，它有“工”字形、柱形、帽形、“E”形、罐形等多种形状。
4．铁心 铁心材料主要有硅钢片、坡莫合金等，其外形多为“E”型。
5．屏蔽罩 为避免有些电感器在工作时产生的磁场影响其它电路及元器件正常工作，就为其增加了金属屏幕罩（例如半导体收音机的振荡线圈等）。采用屏蔽罩的电感器，会增加线圈的损耗，使Q值降低。
6．封装材料 有些电感器

（如色码电感器、色环电感器等）绕制好后，用封装材料将线圈和磁心等密封起来。

封装材料采用塑料或环氧树脂等。
（二）小型固定电感器 小型固定电感器通常是用漆包线在磁心上直接绕制而成，主要用在滤波、振荡、陷波、延迟等电路中，它有密封式和非密封式两种封装形式，两种形式又都有立式和卧式两种外形结构。
1．立式密封固定电感器 立式密封固定电感器采用同向型引脚，国产有LG和LG2等系列电感器，其电感量范围为0.1~2200μH（直标在外壳上），额定工作电流为0.05~1.6A，误差范围为±5%~±10%。进口有TDK系列色码电感器，其电感量用色点标在电感器表面。
2．卧式密封固定电感器 卧式密封固定电感器采用轴向型引脚，国产有LG1、LGA、LGX等系列。

LG1系列电感器的电感量范围为0.1~22000μH（直标在外壳上），额定工作电流为0.05~1.6A，误差范围为±5%~±10%。 LGA系列电感器采用超小型结构，外形与1/2W色环电阻器相似，其电感量范围为0.22~100μH（用色环标在外壳上），额定电流为0.09~0.4A。 LGX系列色码电感器也为小型封装结构，其电感量范围为0.1~10000μH，额客电流分为50mA、150mA、300mA和1.6A四种规格。
（三）可调电感器 常用的可调电感器有半导体收音机用振荡线圈、电视机用行振荡线圈、行线性线圈、中频陷波线圈、音响用频率补偿线圈、阻波线圈等。
