SSI压力变送器
| 价 格： | 1.00 | |
| 是否提供加工定制： | 是 | |
| 品牌/商标： | SSI压力变送器 | |
| 型号/规格： | SSIP51 | |
| 种类： | 压力 | |
| 材料： | 金属 | |
| 材料物理性质： | 半导体 | |
| 材料晶体结构： | 单晶 | |
| 制作工艺： | 半导体 | |
| 输出信号： | 模拟型 | |
| 防护等级： | IP65 | |
| 线性度： | 0.5（%F.S.） | |
| 迟滞： | 0.5（%F.S.） | |
| 重复性： | 0.05（%F.S.） | |
| 灵敏度： | 4-20mA | |
| 漂移： | 0.5%F.S |
SSI P51压力传感器
|
应用领域
·冷冻系统 ·气体压缩机 ·燃油管道 ·压力机械 ·各种动力泵 ·液体测量
|
·供水 ·机械自动化 ·过程控制 ·农业应用 ·喷灌设备、设施 ·气体储备
|
产品特征
n 高精度：优于0.5%
n 结构坚固－不锈钢隔离封装，激光焊接采用专用芯片进行线性调整及温度补偿
n 高可靠性－采用专用芯片进行温度补偿及线性校正
n 可按用户标准生产
n 结构小巧，性价比高
n 5V输入，0.5-4.5V输出；8-30V输入，4-20mA输出，可由用户自定义输入输出方式
MediaSensor™ with integrated signal conditioning |
性能参数（除特别标注外所有数据均在22℃测量得出）
输出方式 |
| 0.5 to 4.5 Volts | 4-20 mA | 1-5 Volts |
精度1 |
| <0.50% FS | <0.50% FS | <0.50% FS |
温度漂移 (-40℃ to 105℃) |
| <0.50% FS | <0.50% FS | <0.50% FS |
综合误差 |
| <1.0% FS | <1.0% FS | <1.0% FS |
稳定性 |
| <0.25% FS/年 | <0.25% FS/年 | <0.25% FS/年 |
零点补偿2 |
| 0.50V | 4.0mA | 1.0V |
满度输出3 |
| 4.5V | 20mA | 5.0V |
工作温度 |
| -40 to 105℃ | -40 to 105℃ | -40 to 105℃ |
储存温度 |
| -40 to 105℃ | -40 to 105℃ | -40 to 105℃ |
安全压力 |
| 3 x FS | 3 x FS | 3 x FS |
破坏压力 绝压产品 |
| 10 x FS or 15,000 Psia | 10 x FS or 15,000 Psia | 10 x FS or 15,000 Psia |
破坏压力 表压产品 |
| 5 x FS | 5 x FS | 5 x FS |
电气性能
输出方式 | 0.5 to 4.5 Volts | 4-20 mA | 1-5 Volts |
供电电压 | 5 /-0.5 | 8 to 30 Volts | 8 to 30 Volts |
供电电流 | <5 mA |
| <5 mA |
输出电流 | 0.45 mA Max |
| 0.45 mA Max |
响应时间 | <1 ms | <1 ms | <1 ms |
极性保护 | 有 | 有 | 有 |
可靠性和环境指标
| 测试条件 | 参数值 | 单位 |
外壳材料 | 304L& 316L不锈钢 | － | － |
压力、温度循环4 | 0 to FS @ 8Hz; and -40℃ to 105℃ | >1.8×106 | 次 |
热循环冲击 | 105℃to -40℃, 0.5 hr soaks at Temp.(2s Transfer) | 250 | 次 |
振动测试 | 10 to 2050 Hz, 20 Sinusoidal, 3 Axes | 144s | 小时 |
电磁兼容性 | 80 MHz – 1 GHz | 100 | V/M |
湿度 | 85℃and 90% to 95% R.H. | 250 | 小时 |
重量 | Model 51 with M12×1.5 6g 304L Stainless Port | ≤85 | 克 |
1包括线性，迟滞和重复性指标（BFSL）
2变送器在0压力的输出条件下
3变送器在满量程压力下
4在标定量程的压力范围内测试
P51选型
选型指导 |
举例： P5 1－ 500A－A－P － 4.5V
产品系列 压力范围( ) 压力接口 电器连接 输出 P51－Media Sensor 15 (G) Hex Port 4.5V－0.5V to 4.5V Custom Call Factory 50(A or G) A22mm 1/4-18 NPT P-Packard (5V input only) 75(A or G) B22mm 1/8-27 NPT MD－DIN 4365 Micro- mini Connector 5V－1 to 5V 100(A or G) C22mm M12-1.5 6g M12－M12 4 Pin Micro Connector (8 to 30V input only) 200(A or G D22mm 7/16-20 UNF I 6－6”Integral Harness 20mA－4 to 20mA 300(A or G) E22mm 3/8-24 UNF I12－12”Integral Harness (8 to 30V input only) 500(A orS) F5/8” 1/4-18 NPT I24－24”Integral Harness 750(A orS) G5/8” 1/8-27 NPT I36－36”Integral Harness 1000(A or S) H5/8” M12-1.5 6g I72－72”Integral Harness 1500(A or S) I5/8” 7/16-20 UNF 2000(A or S) J5/8” 3/8-24 UNF 3000(A or S) |
- 所属城市：北京 北京市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 冷有谦
- 电话：010-83319823
- 传真：010-83319823
- 手机：
- QQ ：

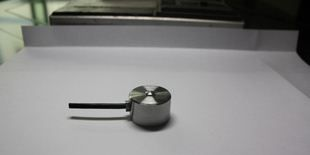

ST-415 微型测力传感器
