电子元件_互感器_电流互感器_零序电流互感器_LJ
| 价 格： | 面议 | |
| 应用范围： | 测量 | |
| 种类： | 电流互感器 | |
| 品牌/商标： | 国产 | |
| 型号/规格： | LJ(Z)-1、2、4、7(ΦXX) | |
| 封装形式： | 环氧树脂电感 | |
| 绕线形式： | 多层平绕式 | |
| 导磁体性质： | 铁芯 | |
| 磁芯形状： | 环形 | |
| 工作频率： | 低频 | |
| 安装方式： | 小型固定式 | |
| 骨架材料： | 聚苯乙烯 | |
| 品质因数Q： | 100 | |
| 电感量： | 200（mH） | |
| 额定电流： | 50（mA） | |
| 分布电容： | 100（F） |
1、概述：
LJ-1.2.4.7系列零序电流互感器于DD11/60（或参数接近的其他型号）继电器配用，供小接地电流系统中的发电机、同期调相机或电动机的接地保护用。当保护范围内有接地故障时，互感器的二次回路中则有剩余电流产生。此电流达到一定值时，继电器动作起保护用。
LJ-Φ60、Φ70、Φ80、Φ100、Φ120、Φ150、Φ180、Φ200、Φ220、Φ250零序电流互感器与DL-11/0.2（或参数接近的其他型号）继电器配用，作小电流接地系统中三相电缆接地故障的过电流保护使用。
LJZ-Φ65零序电流互感器为环氧树脂浇注式，与DD-11/60（或参数相近的其他型号）继电器配用，作三相电缆接地故障的过电流保护使用。为提高灵敏系统，本型互感器的“a、x”端可以接无极性30μF±5％、150V电容器。
2、结构：
LJ-1.2.4.7、LJ-ΦXX型二次绕组均匀绕在环形铁芯上，为包扎侵漆绝缘，中间窗孔供三相电缆穿过；LJZ-Φ65型为树脂浇注绝缘。
3、技术数据：
⑴额定绝缘水平：一次主绝缘由电缆保证；二次绕组对地能承受3KV工频耐压试验；
⑵其他技术参数见表：
dzsc/18/9426/18942617.jpg
dzsc/18/9426/18942617.jpg
- 所属城市：四川 成都
- [联系时请说明来自维库仪器仪表网]
- 联系人： 童家伟
- 电话：028-86476453
- 传真：028-86476453
- 手机：
- QQ ：
电子元件_电子元器件_互感器_电流互感器_LMZ

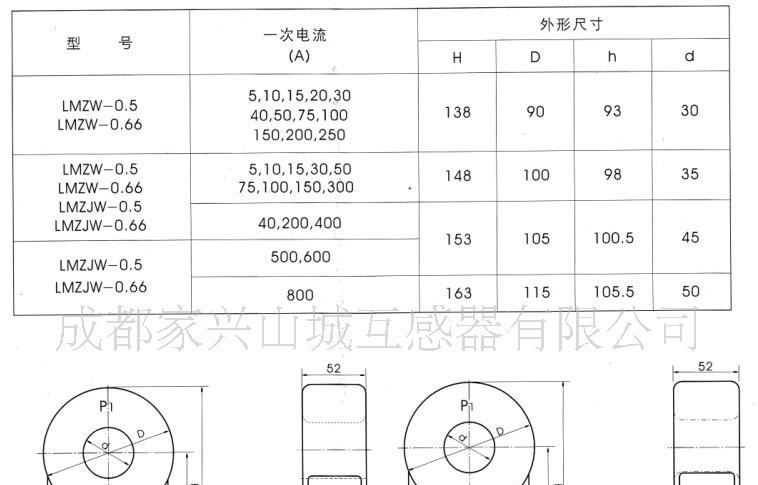

信息内容：1、概述：LMZ(J)W-0.5、0.66型电电流互感器均为户外装置的母线式电流互感器，用于额定频率为50Hz，额定电压0.66KV及以下的交流电路中作电流、功率、电能的测量及继电保护用。2、结构：本系列互感器为浇注绝缘母线式，二次绕组沿铁芯周围均匀绕制，二次绕组外面则以浇注树脂作为绝缘，防潮能力强，I型二次出线端为软线，位于穿孔一侧的下方。II型二次出线端被标牌封盖，出线从互感器两侧空引出，下面有安装板固定之用。3、技术数据：⑴额定绝缘水平：二次绕组对地能承受3KV工频耐压；⑵额定频率：50Hz；⑶额定二次电流：5A⑷负荷功率因数：COSΦ=0.8(滞后)；⑸其他技术参数见表：dzsc/18/9504/18950479.jpg
电子元件_电子元器件_互感器_电流互感器_LMZ1

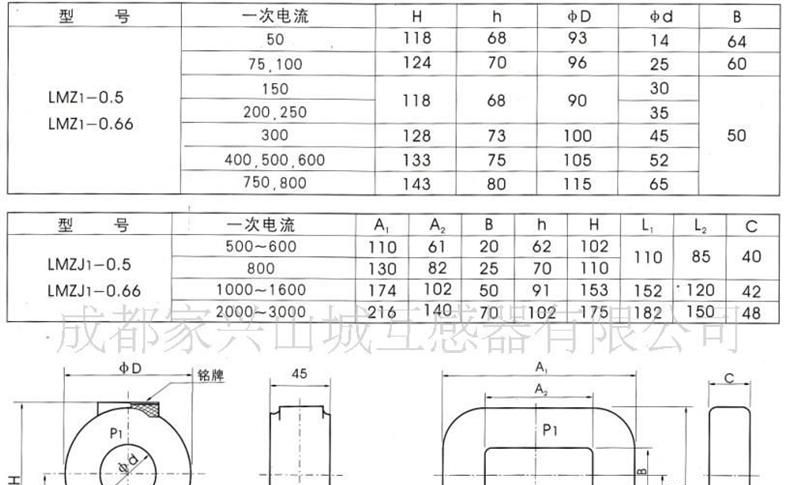

信息内容：1、结构：KMZ(J)1-0.5、0.66型电流互感器用于额定频率为50Hz、额定电压为0.66KV及以下的交流线路中作电流、功率、电能的测量及继电保护用。2、结构：本系列互感器为浇注树脂绝缘母线式，铁芯上有二次绕组，下部有底板供安装用。3、技术数据：⑴额定绝缘水平：二次绕组对地能承受3KV工频耐压；⑵额定频率：50Hz；⑶额定二次电流：5A⑷负荷功率因数：COSΦ=0.8(滞后)；⑸其他技术参数见表：dzsc/18/9613/18961340.jpg
