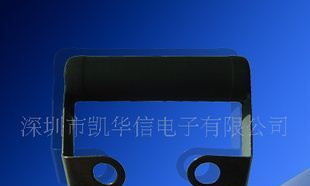

I. 特点 - 功率型线绕电阻器标准阻值允许偏差±5%（J级）±10%（K级);
根据客户需要可提供更高精度产品，如： ±1%（F 级）±2%（G 级) - 温度系数：≤ ±350ppm/℃
- 环境温度-55℃～ 155℃
- 表面耐温300℃,耐温800℃
- 电阻表面为涂覆绝缘树脂漆,材质均为无毒、环保产品
- 采用立式波纹绕制，可降低寄生电感，增强散热功能，减小体积，延长使用寿命等特点
- 该电阻为可调式.可设置两个或多个具有良好导电性能的接线端子
- 也可根据客户需要，设计和制作符合客户要求的产品
|
II．尺寸结构图 |
| |
| 类型 | 尺寸(mm) | 阻值范围 | 功率 | L | D | d | h | b | t | I | d1 | 可调式 | | KNG-8W | 35±1.5 | 14±2 | 5.5±0.5 | 28.5±2.5 | 3.5±0.8 | 4.5±0.1 | 20±2 | 2±0.1 | 5.1Ω～220Ω | | KNG-16W | 45±1.5 | 17±2 | 8±0.5 | 31±2.5 | 3.5±0.8 | 4.5±0.1 | 20±2 | 2±0.1 | 5.1Ω～220Ω | | KNG-25W | 51±2 | 21±2.5 | 12±0.6 | 35±2.5 | 3.5±0.8 | 4.5±0.1 | 30±2 | 2±0.1 | 10Ω～510Ω | | KNG-40W | 87±2.2 | 21±2.5 | 12±0.6 | 35±2.5 | 3.5±0.8 | 4.5±0.1 | 35±2 | 2±0.1 | 20Ω～1.2KΩ | | KNG-50W | 91±2.4 | 29±3 | 20±1.1 | 43±3 | 4.5±1 | 6±0.5 | 40±2 | 2.5±0.1 | 20Ω～1.5KΩ | | KNG-75W | 140±3.2 | 29±3 | 20±1.1 | 43±3 | 4.5±1 | 6±0.5 | 40±2 | 2.5±0.1 | 24Ω～2KΩ | | KNG-100W | 170±3.5 | 29±3 | 20±1.1 | 43±3 | 4.5±1 | 6±0.5 | 120±2 | 2.5±0.1 | 24Ω～2.7KΩ | | KNG-150W | 215±4 | 29±3 | 20±1.1 | 43±3 | 4.5±1 | 6±0.5 | 165±2 | 2.5±0.1 | 20Ω～4.3KΩ | | KNG-300W | 254±4 | 40±3 | 30±1.1 | 50±3 | 5±1 | 6±0.5 | 205±2 | 3±0.1 | 20Ω～4.3KΩ | | KNG-600W | 330±4 | 50±3 | 40±1.5 | 63±3 | 8±1 | 6±0.5 | 280±2 | 3±0.1 | 20Ω～4.3KΩ | | KNG-1000W | 430±4 | 80±3 | 70±2 | 130±3 | 18±1 | 18±0.5 | 380±5 | 5±0.1 | 10Ω～5KΩ | | KNG-1200W | 430±4 | 80±3 | 70±2 | 130±3 | 18±1 | 18±0.5 | 380±5 | 5±0.1 | 10Ω～5KΩ | | KNG-2400W | 430±4 | 100±3 | 80±2 | 130±3 | 18±1 | 18±0.5 | 380±5 | 5±0.1 | 10Ω～5KΩ |
|
|
III. 电气特性 项目 | 性能要求 | 测试方法 | 温度系数 | - 350ppm/℃≤a≤ 350ppm/℃ | JIS5202-5.2
-55℃ 到 155℃
T.C.R=(R2-R1)×10^6/R1×(T2-T1)(PPM/℃)
R1:常温（T1）阻抗值;
R2:常温 100℃（T2）阻抗值 | 短时间过负荷 | ΔR≤±(2% R0 0.1Ω) | JIS5202-5.5
2.5倍额定电压 5秒 | 焊接耐热性 | ΔR≤±(1% R0 0.1Ω) | JIS5202-6.4
锡炉温度：350±10°C 浸炉时间：3±0.5秒
锡炉温度：260± 5°C 浸炉时间：3± 1 秒 | | 不燃性 | 不可有明显火焰 | SJ3272-90 | 耐湿寿命 | ΔR≤±(5% R0 0.1Ω) | JIS5202-7.9
40±2°C, 90～95% RH
于恒湿箱中加额定直流电压测试1.5小时，停止0.5小时连续测试1000小时 | 耐温寿命 | ΔR≤±(5% R0 0.1Ω) | JIS5202-7.10
70±2°C,于恒温箱中加额定电压测试1.5小时，停止0.5小时连续测试1000小时 |
|
|
IV使用上注意事项： 1.不燃性电阻器于首次通电使用时：会产生发烟情形，属正常现象敬请安心使用
2.本公司不燃性涂料符合美国UL-94不燃性试验，V-0等级，燃烧继续时间为0秒
3.耐清洗性，不燃性电阻器无法使用有机溶剂清洗
4.于油当中使用，不燃性电阻器无法在油当中使用
5.高频机械使用，不燃性电阻器因线绕而产生电感，无法使用于高频机械上，需另选用适当的电阻器，请与我们讨论
6.瞬间增强(surge)电流 脉冲(pulse)：需在短时间内印加超大负荷，必须事先确认具有耐瞬间增强(surge)特性
7.实用负荷：为了防止电阻器寿命的合金线产生疲劳，电力的使用范围请保持在定格电压减轻曲线内
8.最小负荷率：为了防止随着时间增长产生氧化造成接触不良，请使用定格电力1/10以上的电力
9.不燃性电阻器的涂覆绝缘膜硬度虽然高于3H铅笔硬度，但是请勿以螺丝起子等锐利的物体刻画
10.不燃性电阻器使用于满载额定值时，表面产生高温约350℃-400℃，请勿以手触摸，为维持电阻器能够长期使用，请保持电阻器的表面温度上升在200℃以下
11.为抑制其温度之上升，须要相当的容余量，请勿使用刚好在满载额定值上。长时间使用时为其安全顾虑、瓦特数须大于额定功率4倍以上，并请尽量使用于定格功率的25％以下
12.使用以及放置注意事项：有时绕线电阻器，会视不同的电阻使用线径非常细(比毛发还细)的电阻线。环境中具有盐害、多湿、尘埃、腐蚀性等因素时，往往容易造成线径断裂，请避免在此种环境下使用。安装时请注意不要让表面积蓄尘埃。如有尘埃沾附会造成断线或接触不良 |
