选型谱 MPM483型 压阻式压力变送器 接线图
| 价 格： | 100.00 | |
| 型号/规格： | MPM483 | |
| 品牌/商标： | 麦克 |
| 加工定制： | 是 | 制作工艺： | 薄膜 |
产品详细说明
麦克传感器代理MPM280,MPM281,MPM282,MPM283,MDM290,MPM380,MPM316W,MDM390,MPM388
麦克传感器代理MPM416WRK,MPM426WJ,MPM426W/416W,MPM436W,MPM416WK,MPM480,MPM430
麦克传感器代理MPM4530,MTM,MPM482,MPM483,MPM4730,MPM4760,MPM4700,MPM484A/MDM484A
麦克传感器代理MPM462,MPM486,MPM484ZL/MDM484ZL,MPM484/MDM484,MPM460,MPM460W,MDM460
麦克传感器代理MDM492,MDM490,MDM460,MDM484,MDM484ZL,MDM484A,MDM3051,MDM4951,MPM580
麦克传感器代理MPM582,MFM500,MPM583,MSB9438,MSB9418,MSB9458,MDM4951LT,MDM4951DPU,MDM4951GPU
麦克传感器代理MDM4951DP,MDM4951DR,MDM4951HP,MDM4951DP,MDM4951HP,MDM4951GP,MDM4951AP
产品采用经过计算机自动测试并用激光调阻工艺进行了宽温度范围的零点和灵敏度补偿的带不锈钢隔离膜片的OEM压阻式传感器作为信号测量元件，传感器信号经过信号处理电路后转换为标准信号输出，产品经过了长期老化及稳定性考核等工艺严格筛选，性能稳定可靠。应用于环境比较恶劣的露天现场，同时要求能够现场观测压力显示、需要零点迁移和量程调节的场合。适用于石油、化工、冶金、电力、轻工、纺织、建材、水文地质、食品、医药、环境控制等行业的过程控制和压力测量。
•电子壳体为铝合金材料，外壳防护等级IP65；
•有反极性保护、瞬间过电流、过电压和抗干扰保护措施；
•多种信号输出；
•零点可迁移，量程可调节；
•可配接0～100%线性指示表、LCD数显表、LED数显表；
•与介质接触部分为不锈钢，具有齐平膜片、钽膜片等特殊形式；
•本安防爆型产品符合ExiaⅡCT6的要求；
•船用型产品符合CCS《钢质海船入级规范》(2006)的要求，已获型式认可。
| 量程编码 | 0A | 02 | 03 | 07 | 08 | 09 | 10 | 12 | 13 | 14 | 15 | 17 | 18 | 19 | 20 |
| 单位 | kPa | MPa | |||||||||||||
| 测量范围 |
0-10 ～ 0-35 |
0-20 ～ 0-70 |
0-30 ～ 0-100 |
0-60 ～ 0-200 |
0-100 ～ 0-350 |
0-200 ～ 0-700 |
0-0.3 ～ 0-1.0 |
0-0.6 ～ 0-2.0 |
0-1.0 ～ 0-3.5 |
0-2.0 ～ 0-7.0 |
0-3.0 ～ 0-10.0 |
0-6.0 ～ 0-20.0 |
0-10.0 ～ 0-35.0 |
0-20.0 ～ 0-70.0 |
0-30.0 ～ 0-100.0 |
| 上限值 | 35 | 70 | 100 | 200 | 350 | 700 | 1.0 | 2.0 | 3.5 | 7.0 | 10.0 | 20.0 | 35.0 | 70.0 | 100.0 |
| 过范围 | 100 | 100 | 150 | 300 | 500 | 1000 | 1.5 | 3.0 | 5.0 | 10.0 | 15.0 | 30.0 | 52.0 | 100.0 | 110.0 |
| 基本误差 | 最小值 | 典型值 | 值 | 单位 | |||||||||||
| 非线性 | 0A～03编码 | 0.25 | 0.5 | 量程的±% | |||||||||||
| 07～19编码 | 0.1 | 0.25 | 0.5 | 量程的±% | |||||||||||
| 迟滞 | 0A～03编码 | 0.15 | 0.25 | 量程的±% | |||||||||||
| 07～19编码 | 0.05 | 0.1 | 0.15 | 量程的±% | |||||||||||
| 重复性 | 0A～03编码 | 0.25 | 0.5 | 量程的±% | |||||||||||
| 07～19编码 | 0.15 | 0.25 | 量程的±% | ||||||||||||
| 温度影响 | 0A～03编码 | 0.5 | 1 | 2 | 量程的±%，参比25℃ | ||||||||||
| 07～19编码 | 0.3 | 0.5 | 1 | 量程的±%，参比25℃ | |||||||||||
| 稳定性 | 0.3 | 量程的±%，一年 | |||||||||||||
| 介质温度 | -30～80 | ℃ | |||||||||||||
| 环境温度 | -30～80 | ℃ | |||||||||||||
| 供电电源 | 15～28 | 15～28 | 15～28 | VDC | |||||||||||
| 信号 | 4～20 | 0～10/20 | 0/1～5/10 | mADC /VDC | |||||||||||
| 传输方式 | 二线 | 三线 | 三线 | ||||||||||||
| 负载电阻 | ≤（U-15）/0.02 | ≤（U-15）/0.02 | ＞5k | Ω | |||||||||||
| 压力接口 | 不锈钢1Cr18Ni9Ti | ||||||||||||||
| 膜片材料 | 不锈钢316L | ||||||||||||||
| 密封方式 | 氟橡胶O型圈或全焊接 | ||||||||||||||
| 电子壳体 | 铝合金 | ||||||||||||||
| 防护等级 | IP65 | ||||||||||||||
负载特性
(单位:mm)
电气连接图 本安防爆型的电气连接
二线制4～20mA输出的变送器电气连接图 变送器防爆参数： 安全栅输出防爆参数：
Ui≤28VDC Ii≤93mADC Uo≤28VDC Io≤93mADC
Li≈0.1mH Ci≈0.04uF
Pi≤0.65W
三线制0～10/20mA输出的变送器电气连接图 三线制0/1～5VDC输出的变送器电气连接图
选型提示
1、为确保产品稳定工作，建议选择测量范围时考虑现场实际压力值和可能迁移的范围，压力应在测量范围内，同时由本公司在出厂前完成迁移。
2、产品安装于多雷地区时，订货时应注明“防雷”，同时建议用户在现场加装防雷击保护装置，并确保产品及电源可靠接地，可降低雷电对变送器损坏的概率。
3、产品垂直安装于现场压力接口，显示屏水平正对观察者。
4、需要零位压力为负压的变送器，请在订货中注明量程范围。
5、本安防爆型产品仅限于带指针表头的产品。
6、齐平膜片型变送器的测量范围为0～70kPa…35MPa。
7、选M3时，变送器环境温度范围为-20～60℃；选M4时，变送器环境温度范围为-30～70℃。
- 所属城市：河南 郑州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 于真
- 电话：0371-55183995
- 传真：0371-86610196
- 手机：13303813693
- QQ ：
选型谱 MDM490型 差压变送器 麦克传感器 厂家
信息内容：加工定制： 是 制作工艺： 薄膜 dzsc/18/9405/18940584.jpg 产品详细说明 MDM484A/ZL型 数字化差压变送控制器 MDM390型 差压传感器 MDM490型 差压变送器 MDM492型 差压变送器 MDM460型 多功能智能差压变送控制器 MDM3051DP型 差压（流量）变送器 MDM3051HP型 差压（流量）变送器 MDM4951DP型 差压变送器 MDM4951DR型 微差压变送器 MDM4951HP型 差压变送器 产品概述 MDM490型差压变送器的敏感元件是一个固态压阻敏感芯片，在芯片和两个波纹膜片之间充有硅油。被测差压作用到两端波纹膜片上，通过硅油把差压传递到敏感芯片上，敏感芯片通过导线与信号处理电路相连接。该产品利用半导体硅材料的压阻效应，实现差压与电信号的转换。由于敏感芯片上的惠斯登电桥输出的信号与差压有着良好的线性关系，所以可以实现对被测差压的准确测量。适...
选型谱 MPM4700型智能液位变送器 说明书

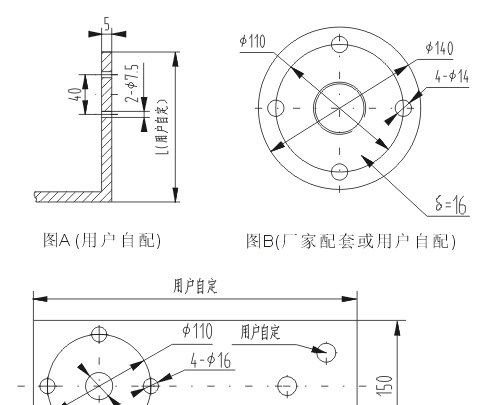

信息内容：加工定制： 是 制作工艺： 集成 dzsc/18/9405/18940585.jpg 产品详细说明 MPM4700型 液位变送器 MPM416W型 投入式液位变送器 MPM416WK型 铠装插入式液位变送器 MPM416WRK型 软铠装液位变送器 MPM316W型 压阻式液位传感器 MPM426W型 投入式液位变送器 MPM460W型 多功能智能液位变送控制器 MPM436W型 投入式液位变送器 MPM489W型 液位变送器 MDM3051LT型 液位变送器 MDM4951LT型 液位变送器 MPM4710型 记录式变送器 产品概述 MPM4700型智能液位变送器是一款全不锈钢设计全密封潜入式智能化液位测量仪表。该产品选用高稳定、高可靠性压阻式OEM压力传感器及高精度的智能化变送器处理电路，采用精密数字化温度补偿技术及非线性修正技术，是一款高精度液位测量产品。防水电缆与外...
