GEMS FS-925/926系列可探测流量变化的流量开关
| 价 格： | 1.00 | |
| 加工定制： | 是 | |
| 品牌/商标： | Gems/捷迈 | |
| 型号/规格： | FS925/926 | |
| 种类： | 流量 | |
| 材料： | 金属 | |
| 材料物理性质： | 导体 | |
| 制作工艺： | 集成 | |
| 输出信号： | 模拟型 | |
| 防护等级： | -- | |
| 线性度： | --（%F.S.） | |
| 迟滞： | --（%F.S.） | |
| 重复性： | --（%F.S.） | |
| 灵敏度： | -- | |
| 漂移： | -- | |
| 分辨率： | -- |
- 技术信息：
FS-925 系列-通用型
流量设置： 液体：0.1GPM到1.5GPM空气/ 气体：见下页的流量设定
S-925 系列
FS-925 系列-通用型性能参数
dzsc/18/9397/18939788.jpg

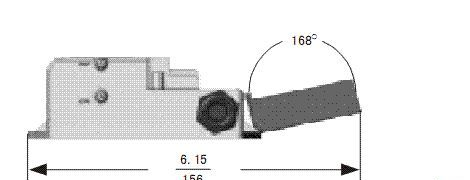

FS-925 系列-通用型外型尺寸
dzsc/18/9397/18939788.jpg
电气联接，1/2”NPT 导管
dzsc/18/9397/18939788.jpg
FS-925 系列-通用型气体流量设置（典型值）
与工作管道的压力有关。下面所示的例_子为在给定管道压力下的设置点范围。管道压力
动作点
FS-925
FS-926
最小
最小
5 PSIG（最小）
0.5 SCFM
10 SCFM
2 SCFM
15 SCFM
100 PSIG
1.5 SCFM
25 SCFM
7 SCFM
50 SCFM
管道最小要求压力为5PSI。
典型压降 FS-925 系列
dzsc/18/9397/18939788.jpg
FS-925 系列-通用型
接口：1/4” NPT流量设置
部件号
GPM,±10%
黄铜
316 S.S.
0.10
26914
26926
0.25
26915
26927
0.50
26916
26928
0.75
26917
26929
1.00
26918
26930
主要结构材质：黄铜或不锈钢
设置类型： 固定式
流量设置： 液体：50-300cc/min 空气/ 气体：见下页的流量设置
这种校准的流量开关，性能可靠，重复性在1％之内，需在出厂时设定动
作点。这些开关可探测流量的变化，如：在水压系统中保持适当的流量；在半导体处理设备中确保适当的冷却剂流量；监控高压润滑系统；在 水 / 废物处理系统中确保适当的气体流量。注：
1. 流量设定是用水来校准的，水温为@ 70°F，按照流量渐增的顺序进行，设备位置垂直（导线向上）。对于特殊流量设置的校准，请向工厂咨询。
2. 温度变化会轻微地影响上面所列出的标准水或气体的流量设定。油的流量设置会随粘度而改变。
3. 建议采用50 微米过滤器。
FS-926 系列-低流量型
FS-926 系列的特点为特殊的低流量不锈钢 活塞，适用于流体和气体。这一附加活塞可允许探测的流体流量低达50cc/min。如：气体采样、液体或气体泄漏探测、或化学物品注入。
FS-926 系列-低流量型性能参数
dzsc/18/9397/18939788.jpg
FS-926 系列外型尺寸dzsc/18/9397/18939788.jpg
电气联接，1/2”NPT 导管
dzsc/18/9397/18939788.jpg
双活塞探测微小的流量 FS-926
dzsc/18/9397/18939788.jpg
在Gems FS-926 系列中，还有一重叠配合型活塞，用于地探测低流量液体。通过低流量活塞底端的一个或多个计量口，可以进行刻度校准，调整支路流量，从而进行动作设置。当计量的支路流量过大时，压力会使低流量活塞移位，从而推动装有磁铁的活塞，以使簧片开关动作。在动作之后，活塞边上的两个大旁路孔会暴露出来，以维持低压降。
气体流量设置（典型值）
与工作管道的压力有关。下面所示的例_子为在给定管道压力下的设置点范围。管道压力 北京联科创业科技发展有限公司公司信息未核实- 所属城市：北京 北京市
